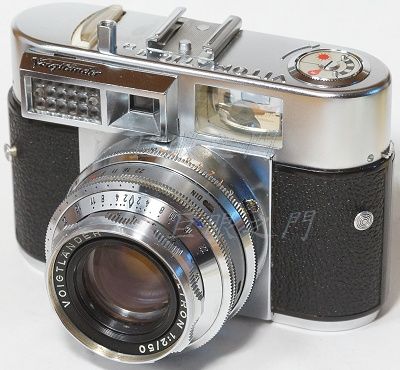

這個鏡頭以前改過,這次鏡主要改給 SONY E 用,要接對焦筒。

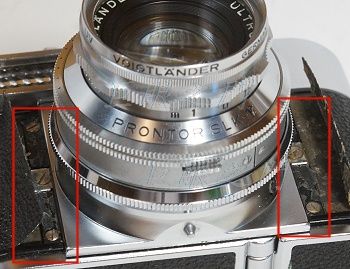

先拆,鏡頭旁的蒙皮拆開,裡面有螺絲。

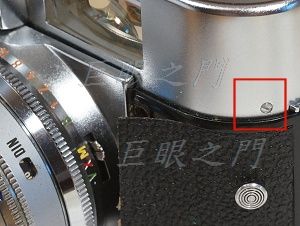

這個螺絲也要拆掉,兩旁都有,拆掉後頂蓋稍微向上提,鏡頭與座子才能拆下。

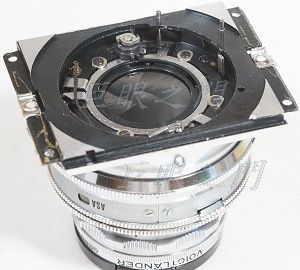

鏡組拆下。
銘環轉開,把對焦環拆掉。

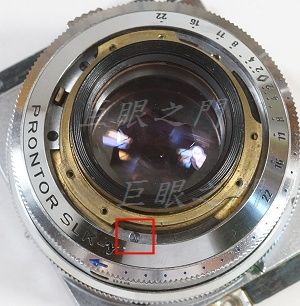

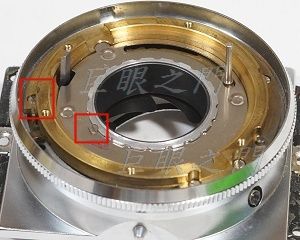

紅框內的螺絲要拆掉,一圈共有四隻。
上面的景深環取下。
裡面有個黑色邊框的環,可以倒出來,那個環的外圍有感光度的數字,雖然改鏡後沒有用但還是裝回去看起來比較完整。
裡面有些機構與以前改的那隻有些不一樣。

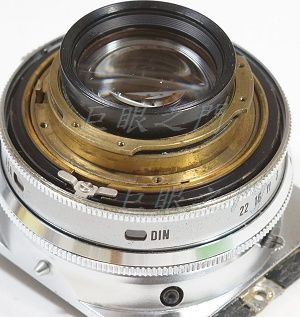

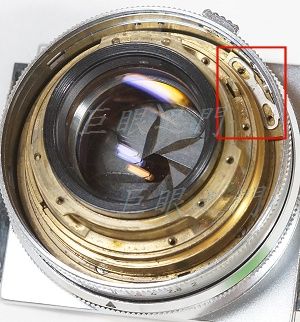

縫隙裡面有個內部光圈與外面光圈環連動的金屬片,這個金屬片的位置可以調整,調整內部光圈最大光圈時與外面標示一致。要拆鏡的話,這個金屬片要拆掉。
由前鏡組看進去發現光圈進油,因而轉起來黏滯性很大,要清洗才行。前鏡主用力轉就可以轉開,後鏡組也一樣。
圖中最上面的環可以【倒出來】,一開始沒找到拆的方法,弄了半天原來是要倒出來就好。

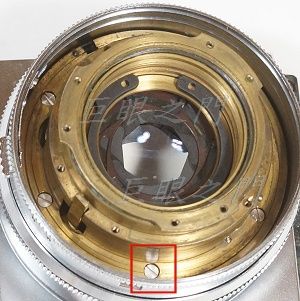

裡面的螺絲看到了,這個結構與以前那隻一樣。

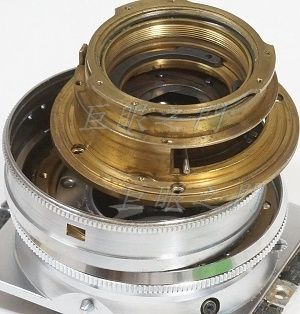

鏡座取出。

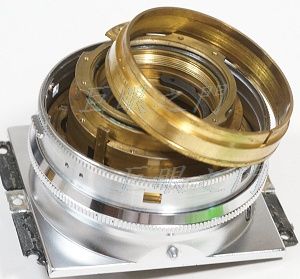

邊緣有好幾隻螺絲也要拆開。

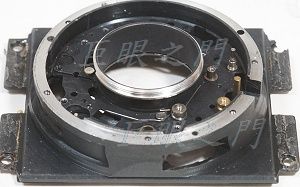

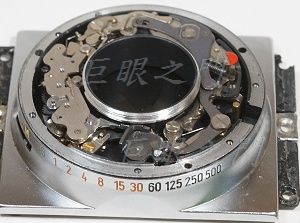

裡面的快門零件露出來,都沒用了,都拆掉吧。

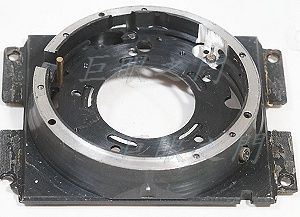

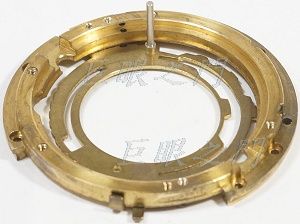

剩下這樣。

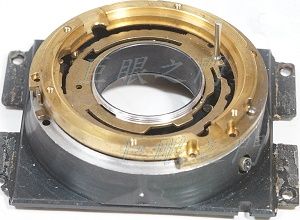

反面還有螺絲,都拆掉,剩下這個座子。改 Sony NEX 尾巴還有空間,要把這個座子上車一節下來固定接環。
尾巴原來是這樣固定在座子上的,要先簡單裝回,以便看那個凸出的桿子角度,角度確定後要把尾巴上的銅片鎖住,原來這個凸桿是隨著快門速度不同改變角度的,但是改鏡後不需要轉動,要固定。
把尾巴上的一節座子車下來。

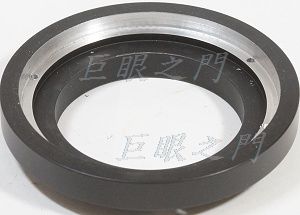

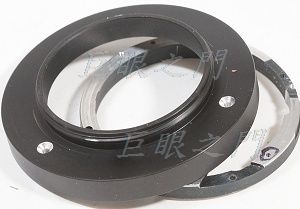

把 M42 的接環內部車大。
車到座環可以放入接環。

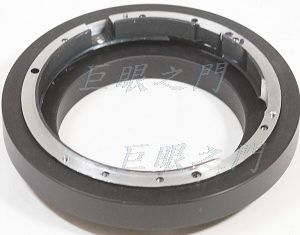

這樣放進去,放的深度與鏡組的無限遠有關,所以要先將前面的鏡組稍微組回,比對無限遠的位置,再來車修這個深度。

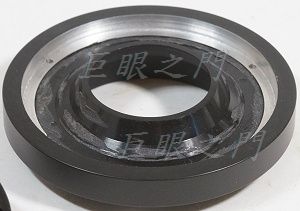

不過尾巴開口太大,要找個零件補起來,找了一個 Minolta 45mm f2 廢鏡拆下來的銘環,車修一下剛好卡在接環內。
另外一面。
把凸桿位置算好後固定。

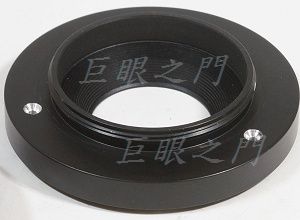

反面,用兩隻螺絲鎖起來,圖中上方還有一隻螺絲。紅框中的螺絲要沈頭,否則會頂到座子。
圖中右下方有個凸起,可以用來卡住外面的外殼。

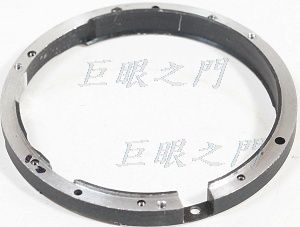

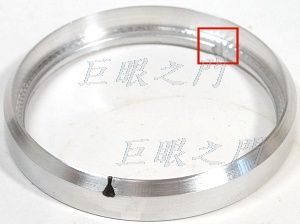

車了個鋁環,要鎖在光圈環與座子的外面,以便擋住尾巴後面的縫隙,紅框中有個缺口,這是要對準前面一張圖中的凸起。
黑色的記號是光圈數值對準的位置。

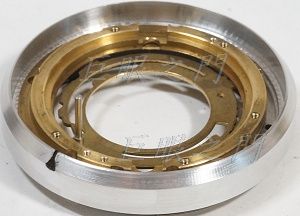

這個環的形狀要車的剛好卡在尾巴上內外兩個座子之間。
座子位置放好,鎖起來。

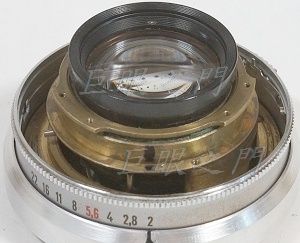

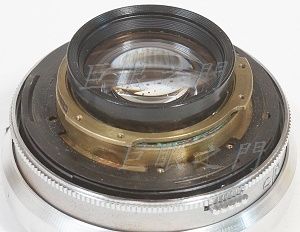

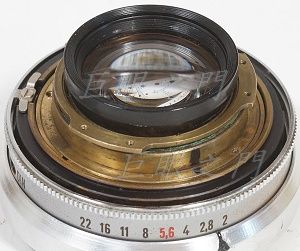

光圈環先放好,鏡組鎖上。

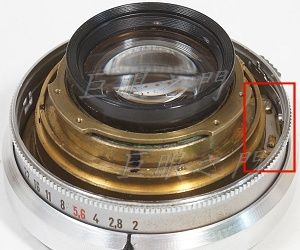

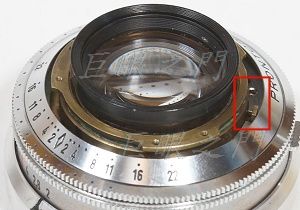

裡面的連動環裝上,紅框中的金屬片鎖上,要注意調整最大光圈位置。
裡面黑色的感光度數值環也裝上。
上面的擋片裝上。
景深環裝上,要注意紅框中凸起的位置。

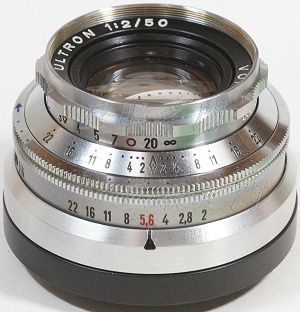

裝上對焦環,調整無限遠,再把銘環裝回、接環鎖上。

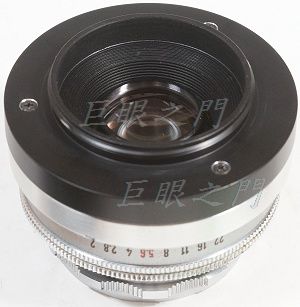

尾巴看進去。

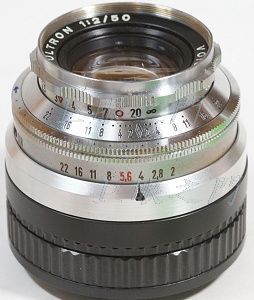

裝上對焦筒,完工。
D.T. Tang 製作
