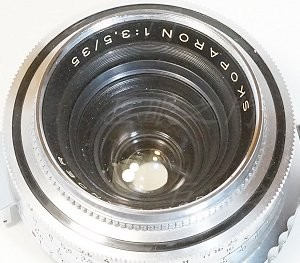

老鏡頭。

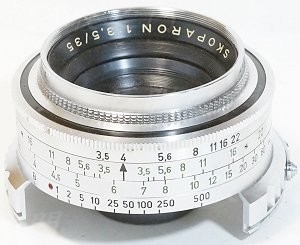

很詭異的外型,下方凸起處有卡榫,網友說是 Prominent 機身用外卡口的鏡頭。
光學結構 4 群 5 片。

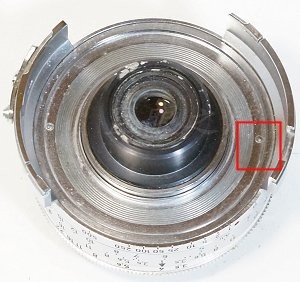

這裡有鎖環,有點緊,還是拆開了。這種接口的調焦應該在機身上,機身上調焦時,會將鏡心往前頂或是縮回。

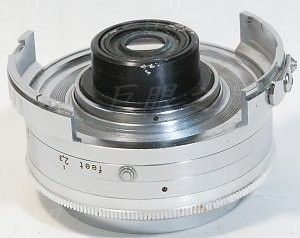

側面。

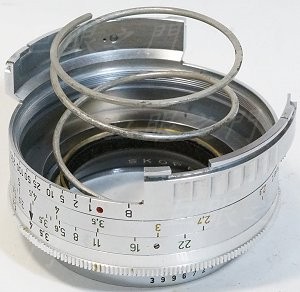

因為調焦要靠機身來頂住鏡心,所以裡面有彈簧將鏡心向後頂住。
上面的部分拿掉。

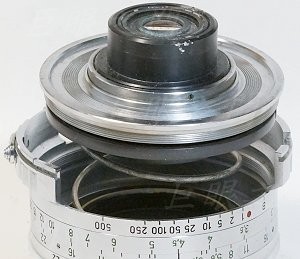

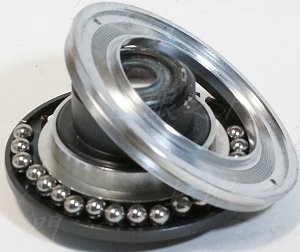

這個部分可要小心,誰知道裡面還有這麼多鋼珠啊!掉了一兩顆,不過無所謂,這個其實改鏡已經沒用了。不過這麼大的鋼珠,我留著也沒用,所以最後還是都裝回去,裝回去要注意,黑色的部分有缺口,忘了拍照,缺口要對著鏡身的凸起桿子,不然是裝不回去的。
其實這個鏡要改,外面的東西都可以不要,只是那樣要重做光圈環等等的,不需要那麼大的工程了,還是用原來的吧。

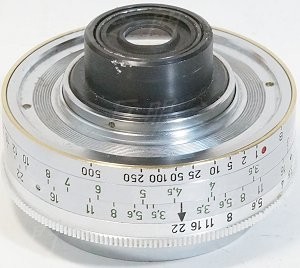

把邊緣的凸起物磨掉再車一車,把鏡組都裝回去。
把 M42 的接環外面黏上一個鋁環,上面要鎖鏡組。

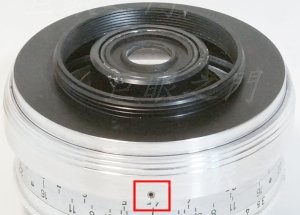

用止付螺絲鎖上鏡組。

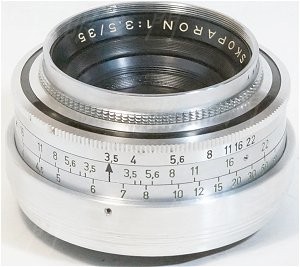

側面,但是這樣並沒有對焦系統,上面有個類似對焦環,有距離標示的其實應該只是對景深而已,可以自由轉動,但並沒有對焦的功能。

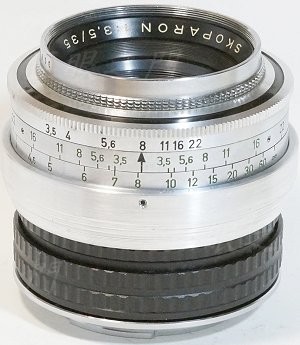

裝上 17-31 mm 的對焦筒,底下接了 1.5 mm 的轉 Sony E 的轉接環。
