這隻要改 M42 接環，本來以為很簡單，但是實際上很麻煩。

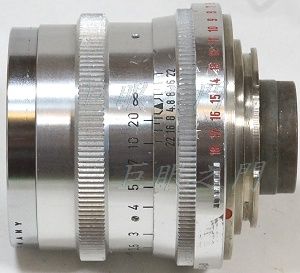

側面。

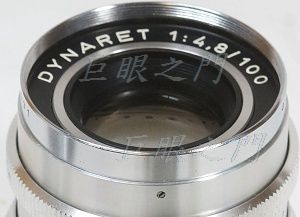

光學結構只查到一隻 109mm f4.8 的鏡頭，但是看照片中的字樣似乎應該是 100mm ，也不知道是否打錯字，暫時認為是網站打錯字，如果哪位有確實的資訊，請告訴我。
這隻在對焦時只有前組鏡片會移動，後組是不動的。

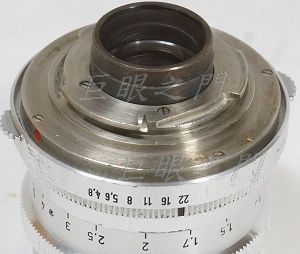

尾巴。
尾巴上的八隻螺絲都拆掉，就可以把尾巴以及光圈環等等的都拆下來。

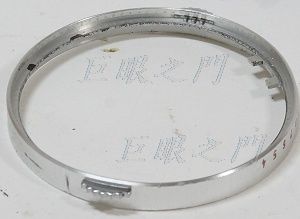

這是原來的光圈環。

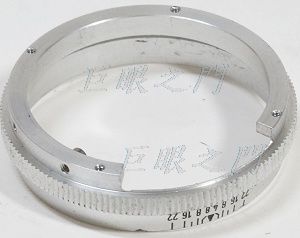

景深環。
這個還原來是鎖在尾巴上的，尾巴取下就可以拆下來。

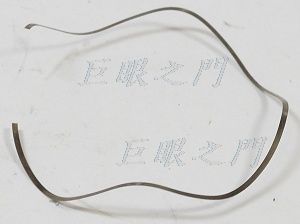

原來在光圈環以及景深環之間有個波浪狀的彈簧，會將光圈環向後頂住。
這是尾巴取下後的外觀，黑色的凸起是原來的光圈連動桿。

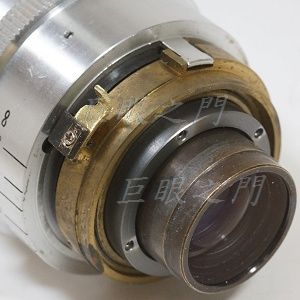

因為原來的光圈環光圈值在鏡頭下方，上方是 EV 值，改鏡的話要將光圈環轉個角度，轉了角度以後原來卡住這個金屬片的機構就要磨掉，要另外做連動的裝置。在原來的金屬片內側鎖了一片銅片。

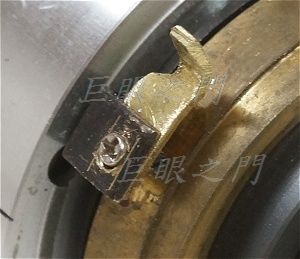

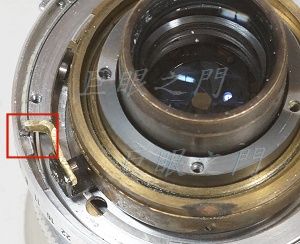

這是近照，銅片要卡在光圈環上。

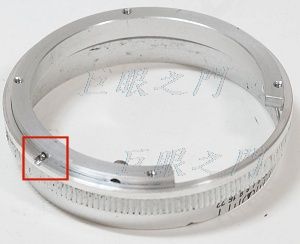

在紅框處打了小孔，要做為光圈定位鋼珠孔。原來景深環原來與光圈環之間有波浪狀彈簧，但是 改鏡後那樣的機構不太好裝配，因此捨棄原來的彈簧，在景深環上原來放彈簧處車了個薄環墊高，圖中已經將薄環黏上去，紅框中是鋼珠孔。

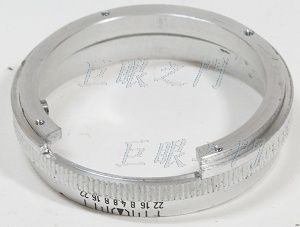

原來有缺口處，要將黏上去的薄環也切掉，留出缺口。

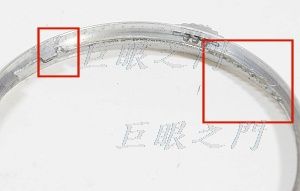

光圈環內，左方紅框中磨一個缺口，要與鏡身上的銅片連動。右方紅框中則在鋼珠孔相對映位置磨了小小的缺口，做為光圈定位之用。

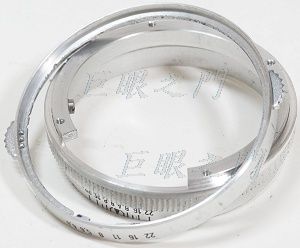

光圈環將要這樣放在上面。

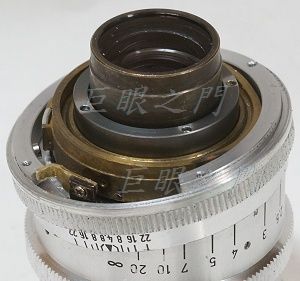

先把景深環裝上。光圈連動銅片裝上後，景深環不太好裝，要稍微斜一點找個角度裝上。
景深環先這樣放著。

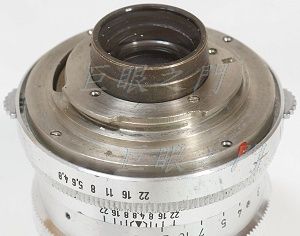

光圈環放上去，銅片要卡住光圈環上的缺口。其實這個銅片以及缺口的位置不太好做，要慢慢調整修磨，不然光圈位置會錯誤。
本來是這樣鎖起來的。

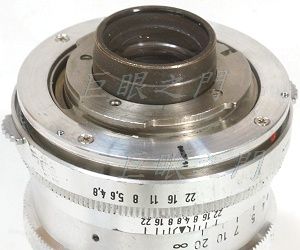

因為要改 M42 接環，後面需要墊高一點，所以在外面車了一個鋁環用比較長的螺絲鎖上。

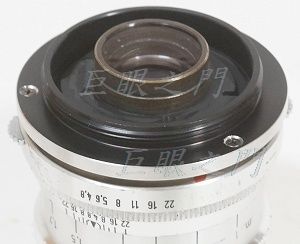

再把接環鎖在鋁環上。

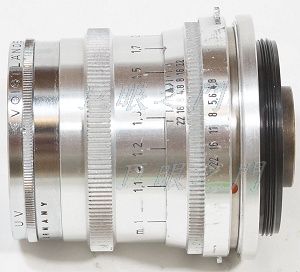

側面的外觀，裝上相機後外觀會是全部銀色的。
D.T. Tang 製作
