Vivitar Series 1 MACRO 90mm f2.5 Olympus OM 接環改 Nikon F 接環(開光圈對焦)

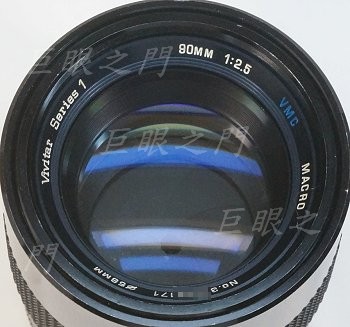

老微距鏡，但是這隻據說解析度非常好。

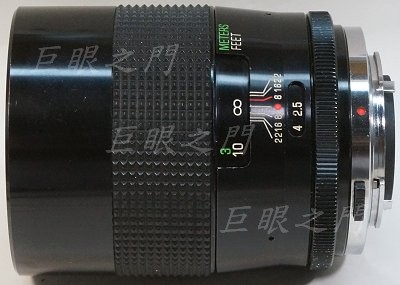

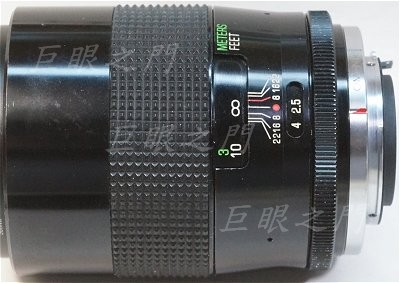

側面。

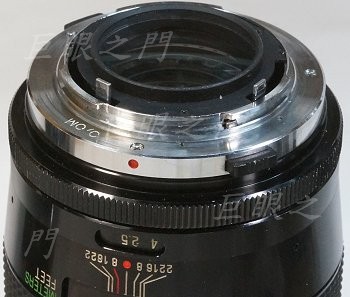

尾巴。

接環拆掉，後鏡組是固定在接環上的，這有點麻煩，因為接環換了，還要處理後鏡組。

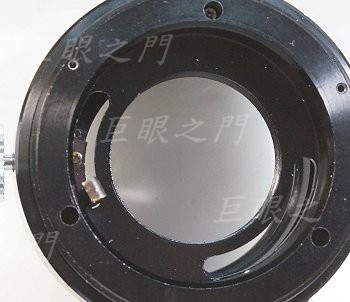

原來這裡有螺絲，螺絲拆掉後鏡組就可以拆出來。

兩個銀色的桿子是控制光圈的連桿。微距鏡如果不能開光圈對焦，使用時其實很困擾，所以要改為開光圈對焦才行。但是 Nikon F 接環的壓光圈桿在左方連桿的位置，但那個是缺口，無法鎖新的連桿，所以還要修改一下。

原來的兩處連桿沒有用，都拆掉就好。

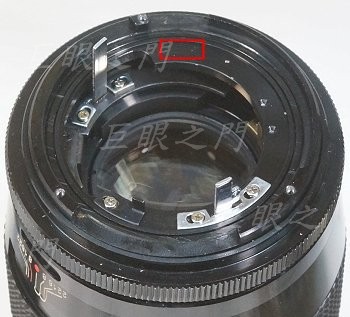

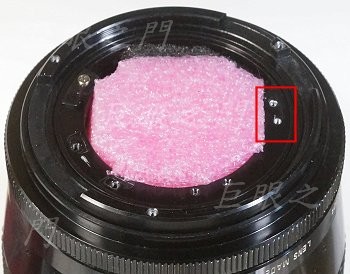

這個位置先鑽兩個螺絲孔，後面會用到。鑽孔時，為了要避免碎屑進入鏡身，所以要用海綿塞到縫隙中。當然把零件拆出來處理最好，但這個環有鋼珠滾軸，還有鎖環等等，都要拆非常麻煩，所以用海綿塞住最簡單。

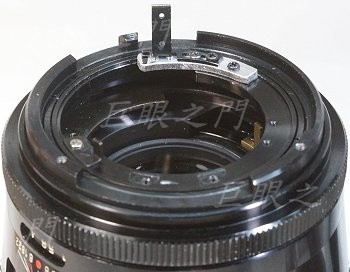

在原來的轉環上鎖一片鋁片，再找個適合的零件鎖在鋁片上。

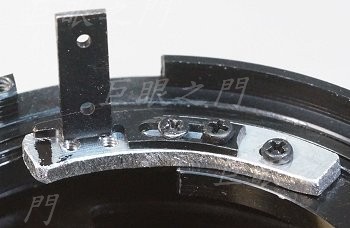

近一點看。這個黑色的零件是某個 Contax 鏡頭上拆下的廢料。

這是鏡主在網路上買的 DIY OM 轉 NF 接環，但是這個環扣在尾巴上松松垮垮，這樣前後鏡組的光軸就不會正；於是在內緣塗上 AB 膠增厚，然後再車到剛剛好。不過後來比對一下原來的接環，竟然也不太緊密！

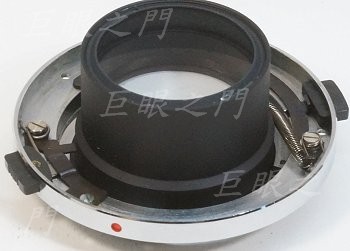

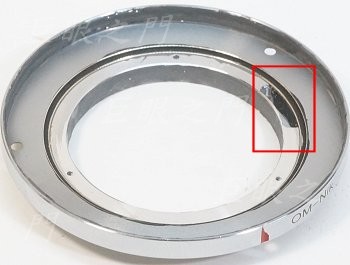

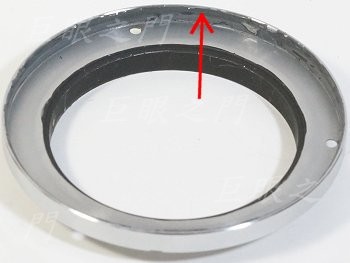

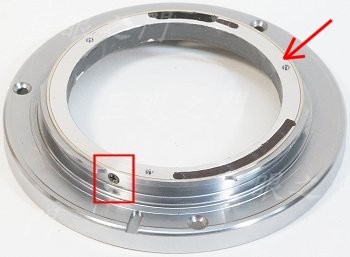

把 OM-NF 接環內緣黏上鋁環，內徑車到後鏡組裝進去剛剛好，不能有遊隙。紅框中由側面鎖小螺絲補強。箭頭指的面稍微車掉一點，以便鎖後鏡組。

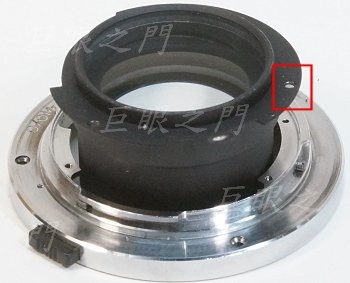

這個後鏡組其實有點麻煩，因為原來的 OM 接環與新的 OM-NF 接環厚度不一樣，兩者的法蘭距也有差；OM 接環的內徑又大於 NF ；原來後鏡組其實是稍微「沉」在 OM 接環內，但鏡主要求不能破壞性改，於是後鏡組外徑無法車小，也不能「沉」在 NF 接環內。基於以上的原因，後鏡組與前鏡組的距離其實與原始的尺寸已經有些許的不一致，而且這樣後鏡組裝上後其實無限遠還差一點點，不過這種前組對焦的設計，與後鏡組差一點點應該影響不大；而且既然是微距鏡幹嘛要去對無限遠，既然不想破壞就將就用吧。

這個縫隙是光圈連動桿穿過去的位置。

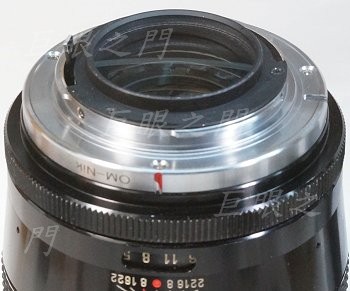

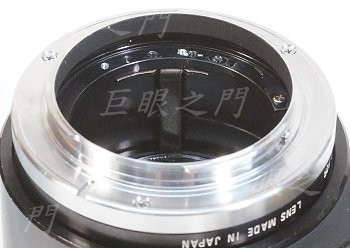

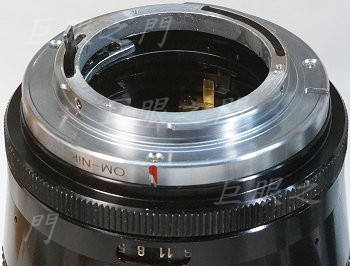

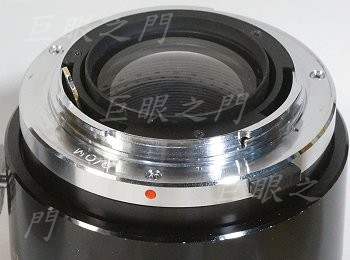

裝上接環。這個接環原來設計是配合 OM 的原廠螺絲，原廠是 2.0 mm 的；而鏡身上的螺絲孔是 1.6 mm 的，所以鎖螺絲的孔大了一點，所以要用螺絲頭比較大的螺絲。

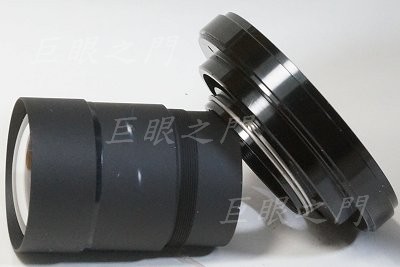

裝上後鏡組。後鏡組原來就有避過連桿的缺口，所以鑽後鏡組用的螺絲孔時，要把缺口對著新的連桿位置再鑽孔。原來鎖後鏡組的螺絲竟然只有 2 mm 長度，也太短了吧！所以換了長一點的螺絲。

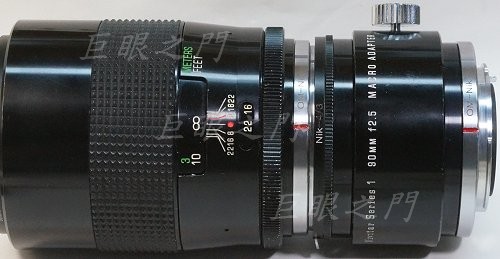

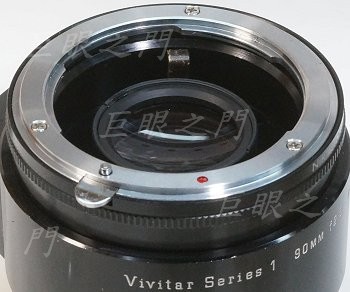

鏡頭部分完工。

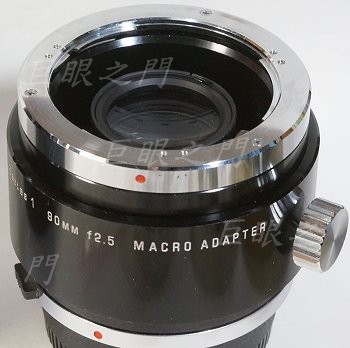

這隻鏡本身無法拍到 1:1，後面還有個拍 1:1 的延伸環，這個部分也要改接環才能用。不過請大家注意，這隻最好是買接環適合的，因為這種前後兩段要配合的話，光軸要非常準確，否則畫質會有影響。不過鏡主反正已經買了，不改也不能用，就改吧。

尾巴，本來有兩個連桿，其中之一已經拆掉後拍的。

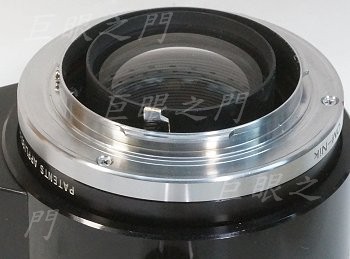

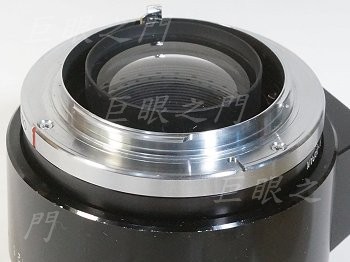

尾巴換上鏡主提供的 OM-NF 接環。

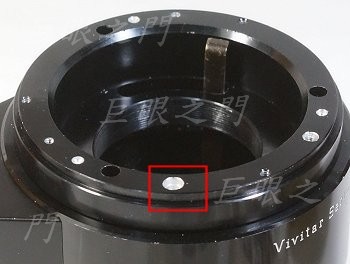

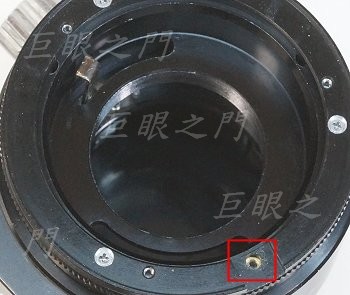

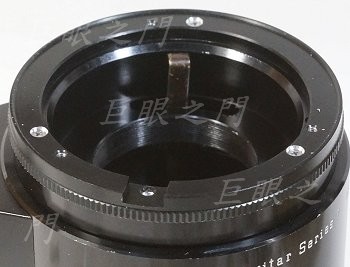

前面的接環拆下，底本來只有紅框中的孔洞，裡面有螺絲鎖在底下的鏡身上。這張圖本來忘了拍，後來改好之後補拍的，所以有些新鑽的螺絲孔。

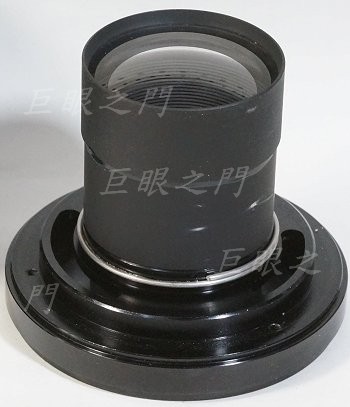

前面的一節取下，鏡組連在上面。這一段其實很難搞，因為底下壓著一個連桿機構。

靠上面一層連桿機構已經取出，剩下的部分，底下還有一層連桿機構，這個連桿還要用到。

先把鏡組轉下來，以免施工時不小心碰壞。

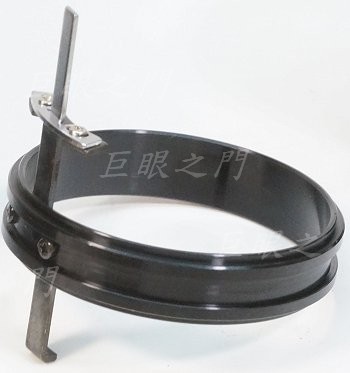

這是原來的上一層連桿機構。

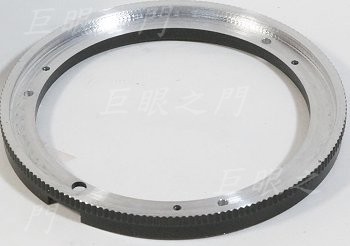

連桿機構全圖，上下凹入處原來都有鋼珠軸承，所以裝回去的話預期很難搞。

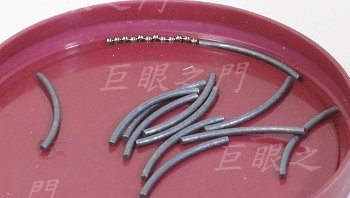

原來的鋼珠軸承。

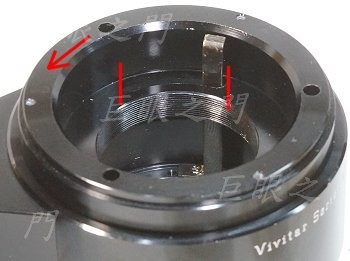

這是原來尾巴的連動桿，因為 Nikon 機身裝鏡頭的方向與其他廠牌相反，所以連桿要改造；上面的連桿部分要向左移動約 1 cm。

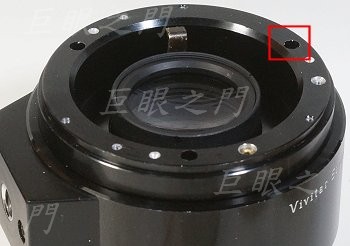

原來的連桿拆掉，重新在適當的位置鑽了新的螺絲孔。

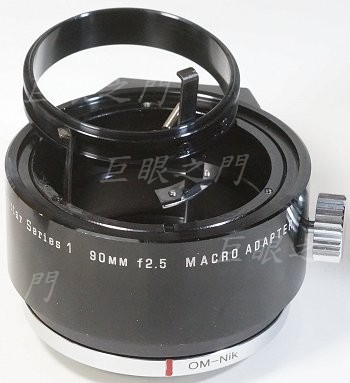

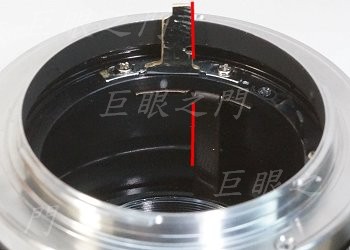

新的連桿裝上，兩處紅線要對齊，與原來的連桿狀態比較一下就知道改了什麼。新的連桿還不好弄，要找個螺絲孔位置能配合的，否則如果螺絲孔位置不對，會與原來下方連桿的螺絲孔位置衝突。

但是這個弧狀開口的位置有問題，下方空間不夠，連桿下不去。鏡主龜毛，還想哪天裝回 OM 接環，真是想不開，OM 接環現在就是個死接環，也沒有新的機身了，裝回去幹嘛。本來想把槽銑大一點，但如果還要裝回去，又怕槽太大到時候又有後遺症。

於是另起爐灶，把上面這一截反時針方向轉過去一些，在基座上重新打螺絲孔，這樣槽就沒問題了。

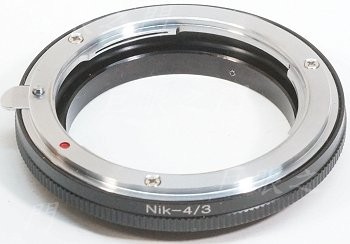

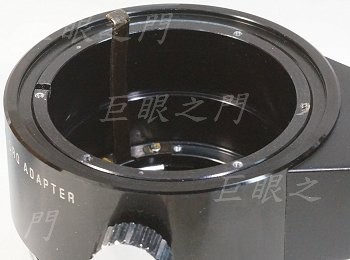

鏡主提供了一個 4/3 轉 NF 的轉接環，要做為微距這一節的前端接環。本來想用原廠廢機身拆下的接環改，那才是最好的，但是評估了下，那樣要花很多時間，沒必要。這個轉接環有什麼缺點嗎，當然有，這個轉接環卡鏡頭卡爪的位置沒有彈簧片，只是把銅材中間磨縫隙再撬變形來產生彈力，這種都用沒多久可能就會彈性疲乏。不過鏡主有非常多鏡頭，就不相信這隻會用幾次，所以就這樣用吧，鬆了自己再撬一下就好。用這個改的好處是鏡頭卡榫比較好弄，否則光是處理鏡頭卡榫就很難搞。

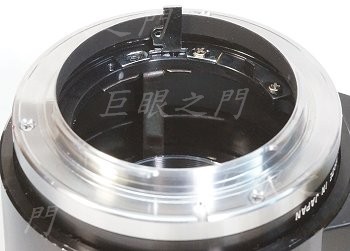

把轉接環後面的部分車到能配合鏡身的尺寸扣在鏡身上。這個部分裝上鏡身後要比原來的接環高出 0.5 mm ，為何？因為這個後段的鏡片與前段鏡片的距離理論上要與原來一致才行；OM 與 NF 的法蘭距差 0.5 mm ，所以鏡片位置不變的話，後段就要向前 0.5 mm ，如果您看不懂沒關係，就再去好好研究一下法蘭距吧。不過呢，前端的鏡頭因為鏡主要求不能破壞，所以其實鏡片位置已經與原來有些差異了，那就隨便吧，別太認真了。
