這隻是 Vivitar 135mm f2.8，很詭異，此鏡可以達到 1:2 的放大率，但是並沒有自稱為微距鏡，也許自認解析度沒有達到微距鏡的標準，只寫了 close focusing。
這是 Konica AR 接環，鏡主想改為 M42 接環，AR 接環法蘭距非常短，只有 40.5mm，比 M42 足足差了 5mm，這個尺寸雖然不大，但是表示在改鏡時要車掉大約這個尺寸，這是很令人傷腦筋的尺寸，不過這個是副廠鏡，因為副廠鏡本來就設計要符合各廠牌的接環，所以應該有機會。
由側面看，可以看到光圈環後方長出來一大截，表示有車掉的空間。此鏡的光學結構不詳，這種老鏡要找光學結構只能碰運氣了。
這之鏡頭對焦到 1:2 時，會伸出來很多，以鏡頭結構而言，與同廠牌的一些微距鏡結構幾乎相同。

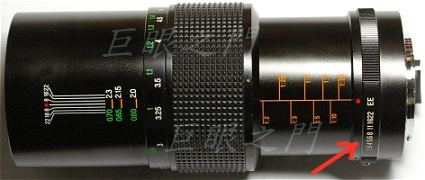

在光圈環上可以看到 EE 字樣，原來這隻鏡應該可以配合機身做光圈自動。
接環拆除後可以看到內部的光圈驅動結構，由光圈環帶動一個內環，內環上有光圈連桿，這下子麻煩了，因為要車掉 5mm，所以這些零件都要車掉。這樣一來怎麼改呢？於是想暫時放棄了，想想再說吧。
有彈簧的內環可以輕易取下，取下後看起來還是很難車。
這是在對焦無限遠時的狀態。
這是對焦在近處的狀態，鏡組已經縮到很深處，此鏡並非浮動鏡片設計，所以前後鏡組一起移動。
還是拆開看看吧，光圈環前面的這個窄環有三顆螺絲，轉鬆就可以將窄環往鏡頭前方移開，要注意縫隙裡面有鋼珠，移開時就會掉出來。
將窄環移開後會看到三顆內部的螺絲，拆除後，後段鏡座就可以拆下。
光圈環取下後的狀態，紅框中可以看到兩顆鋼珠，許多 Vivitar 的鏡頭都是這樣設計，一個鋼珠負責一級光圈處的定位，另一顆負責半級光圈處的定位，這樣光圈環上的定位孔才不會太過於密集。
鏡座上的螺絲拆除後，光圈環也取下，鏡尾的內環也取下了。
這個零件就是控制光圈連動的，連桿是連在一個有一圈鋼珠的轉環上面，要車掉的話，剛好會將轉環後面的連動部份全部車掉，那光圈環與轉環連動的部份也會不見，無法連動那該怎麼辦呢？
由內部可以看到連桿是由三顆螺絲固定在轉環上面，車掉的話，固定螺絲剛好要車掉。

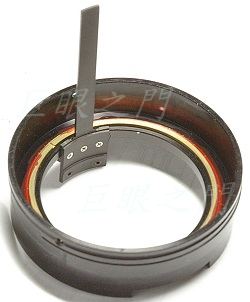

看看內部忽然想到，既然外面的要車掉，那能否找個環將連桿固定後放在這個座子的內部呢？就往這個方向嘗試吧。
這是鏡尾的護環，這個護環最後還要使用。
連桿是插在這個紅框中的縫隙中，同廠牌的微距鏡也是同樣的結構。
找了一個原來不知什麼鏡頭的銅環，他的外徑【剛好】可以放在這個鏡座的內部。
把側面挖了一個溝槽，配合那個銅環的突起，作為光圈環與銅環的連動處。
再找一個零件固定連桿，這個零件原來是 Pentax 某個鏡頭裡面的零件，本來上下都有突出的部份，此圖中已經磨掉一邊，只剩下一邊。平的部份是固定在銅環上的，螺絲孔剛好是長型的，這樣才能調整左右，調整左右主要是調整最大光圈的定位是否與光圈環配合，所以長型的孔很重要。
在連桿上適當的位置鑽洞，鎖上這個零件。

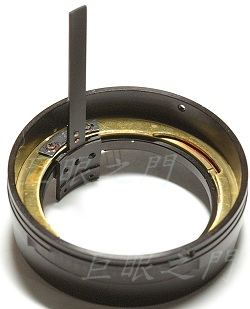

這樣就可以放在鏡座的內部轉動了，內外徑竟然配合的剛好。那個連桿的突起在確認這樣能用後還要磨掉。
試著裝起來看看，紅框中是銅環與光圈環的連動突起，本來突出的部份稍微寬了一點，所以磨窄一些，剛好卡進光圈環內即可。測試了一下可以正常控制光圈，表示可以改，這樣後面太長的部份就可以車掉了。
把座子後面多餘的長度都車掉，本來固定連桿的內環用不到，應該要拆掉，但是這個固定一圈鋼珠的銅環用膠黏死了，拆不開，可是裡面的轉環可以轉，可以轉就無法車，結果把內部的轉環也用膠黏死，這樣就可以車了。
當然這個厚度已經經過比對，還要扣掉 M42 接環的厚度。光圈環當然也要車到適當的長度。

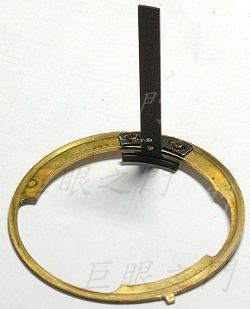

將光圈連桿鎖在銅環上，該固定的部份用膠固定，尾巴過長的部份也已經磨掉。
還要做這個塑膠環，作用是什麼？等下再說，凹入的位置是要配合避過鎖連桿的螺絲。
塑膠環是要安裝在這裡的，因為銅環與裡面的鏡身還有空隙，所以銅環在裡面會前後晃動，於是要車個塑膠環卡在裡面以便頂住銅環，但是也不能太緊，可以隨著轉也沒關係。
這是 M42 接環，是用一個 M42 接 Nikon 鏡頭的轉接環車短了製作的。
這是內部，中間凹一些是為了可以卡住鏡座，這樣才能定位同心圓，否則接環容易偏。
原來的鏡尾護環也要車短，但是與 42 接環之間有縫隙，所以又車了薄薄的塑膠環黏上，以便卡入新的接環。
塑膠環是先車個厚的，用 AB 膠黏在車好的護環之後，再將外面的塑膠車薄，上面的坑洞，是增加黏膠面積用的。
因為接環上沒有位置安排固定護環的螺絲，於是護環是用膠黏死在接環上。
這是全部組裝好的圖片。
由側面看，與原來的外觀比較，車短了不少吧。光圈環本來尾巴很長，現在已經短多了。車光圈環時還發生了憾事，貓在家裡惹禍，發出一聲響聲，結果嚇一跳，車刀滑了一下就卡刀了，弄的光圈環變形，校正了很久才校正到可用的樣子，但是紅框中的一些位置被車床給打了一些撞擊痕跡，很可惜，也很懊惱，所以改鏡還是有風險的，過去沒發生不代表永遠不會發生。
此鏡測試了一下，果然不錯，微距性能也還不差。
以下是試拍的例子，都是光圈全開，但是天氣有點暗。
