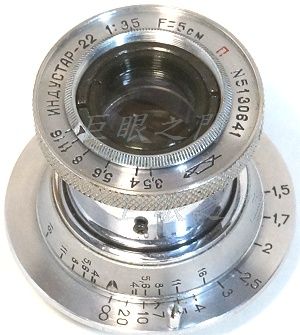

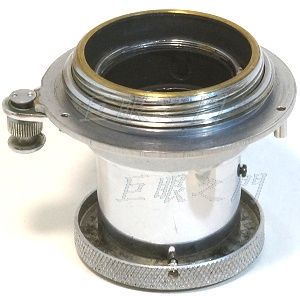

俄國老鏡,原來是用於 Leica 39 螺紋接環的機身。光學結構是 Tessar ,後鏡組是兩片黏合。

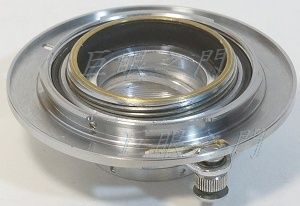

尾巴。
裡面有個擋反光的環,是卡住的,可以取出。
尾巴內部有鎖環,可以轉開,右方是拆出來的前鏡組,不過此鏡改鏡其實不需要將鏡組分解。
鏡身上有個鋁環,是調整無限遠的墊環。
研究了一下,把 M42 轉 Nikon 的轉接環在適當的位置挖了孔,為何要挖孔,後面會說明。
在原來的 M39 上裝了個 M39 轉 M42 的環,這樣就可以轉到 Nikon 的轉接環內。

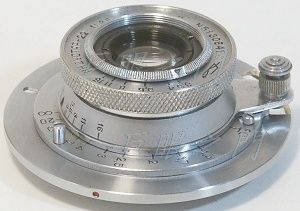

轉上去,此鏡在無限遠向近處對焦對焦時,要把按鈕按下去才轉的動,所以轉接環要在適當的位置挖掉一些,否則無法對焦。

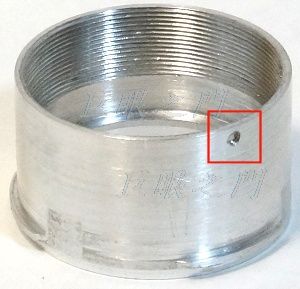

比照原來的鏡筒結構做了新的鏡筒,只是比較短,前半尺寸與原來相同,紅框中是要鎖固定螺絲的。新的鏡身長度約 15 mm。

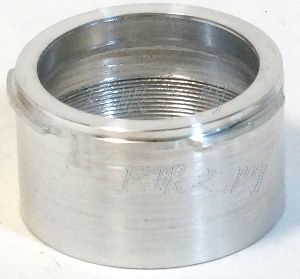

另外一面,也比照原來的鏡筒在尾巴做了插刀,但原來是銅的鍍鉻,可以硬轉卡住,但是鋁的不行,因為摩擦力比較大,而且又軟,卡幾次大概也磨掉了,就會鬆動。鏡主又不想破壞,所以最後要用螺絲膠黏住,真的要拆可以泡酒精轉開。

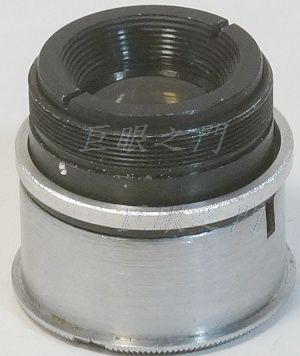

這是鏡組。

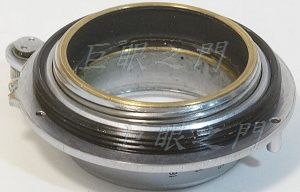

此鏡的裝配有一定順序,順序不對一定裝不起來,先把鏡身由尾巴放入,此時墊環要先放進去。

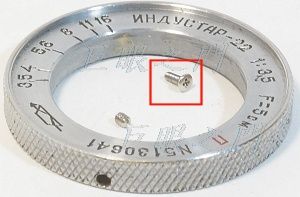

這是前面的外環,拿到時是用紅框中的螺絲固定,那應該不是原廠的,因為外面的孔很小,無法由外面處理,要由縫隙中鎖,可是現在鏡身變短了,很難鎖,所以換成用紅框左下方的止付螺絲鎖。
外環螺紋轉上去然後把螺絲鎖緊,再把鏡身裝進去,轉到對的角度,尾巴再用鎖環鎖上。原來鏡身側面有固定螺絲將鏡心鎖住,但是現在鏡身變短了,不好鎖,所以就只能用鏡尾的鎖環,不過也夠緊了。

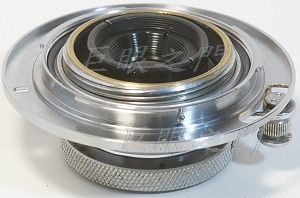

反面,有些會反光的位置最後要塗黑。鎖環裝上之後,尾巴大約凸出於接環面 8.3 mm ,全幅機不會打鏡。
