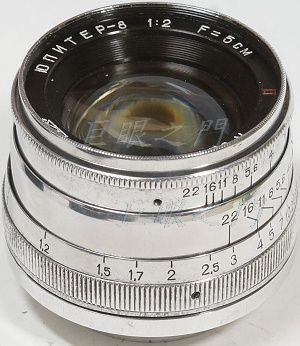

這隻鏡外表看來還不錯，不過仔細看發現鏡片上其實有許多擦拭的小細紋。鏡主說由國外買來的，買到地雷，無法對到無限遠，光圈環轉不動。

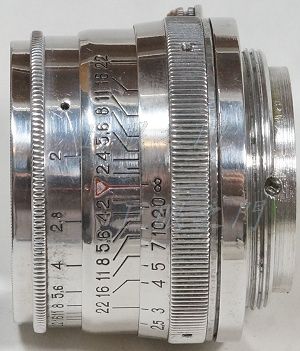

側面的外觀。圖中右方尾巴上的螺絲其實是對焦定位器。
光學結構應該是這樣，三群六片。
本來在網路上找到的還標示了某些部位的一些尺寸，但是怕有版權問題，所以只畫了鏡片部份。

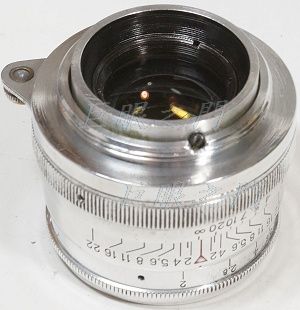

尾巴。
要修理當然要先拆開，用力轉就可以把鏡組轉出來，算是簡單的。

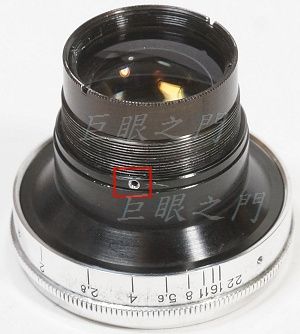

紅框中本來應該有沈頭固定螺絲，但是已經不見了，後來用舊螺絲配上了。這個環調好位置後鎖緊就可以控制鎖上鏡身的前後位置，與無限遠位置有關，此環一直轉就可以轉下來。

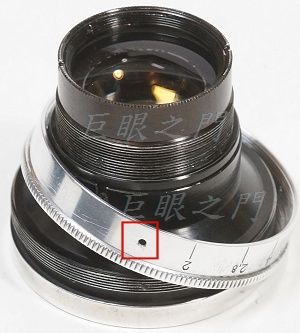

鎖環轉下來，再把紅框中的螺絲轉鬆，就可以把光圈表尺環轉下來，有螺紋，但原來的螺絲有的也不見了。

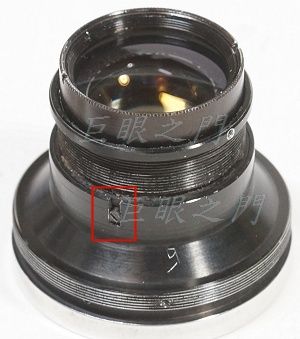

這是光圈機構的連動環，要拆鏡組這個外環要先拆，所以這個螺絲也要拆。

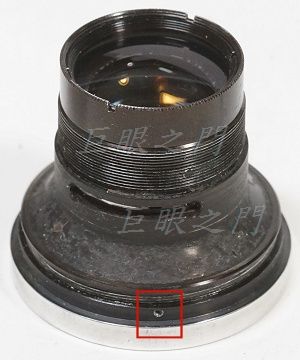

這裡還有個沈頭螺絲，固定了前鏡組外的鎖環，本來有兩個螺絲，但只剩下一個，看來原來被拆過很多次吧。

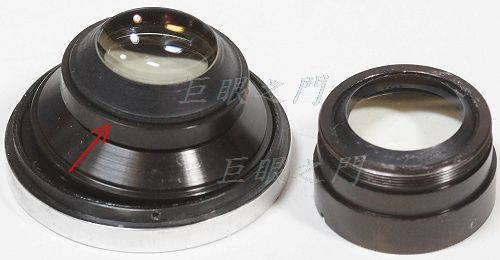

這是鏡組，左邊是前鏡組，右邊是後鏡組，後鏡組直接轉就可以拆下，而前鏡組則要拆很多東的才能拆出來。
研究了一下發現光圈環無法轉是因為鏡片頂到了光圈機構，原來應該有個環放在光圈機構前面與鏡片之間隔開的，難道遺失了？又研究了一下，發現這個環就是紅框中所指示的那個環，放錯了，放到第一與第二片鏡片之間了，把位置調整之後鎖回去就一切正常了。也可以對到無限遠，光圈環轉起來也沒有問題。
不過還有個奇怪的現象，這樣放鏡片，其實第一片與第二片是鏡片玻璃直接接觸的，因為兩片鏡片之間沒有隔離環，可是由鏡組的剖面圖看來應該兩片並沒有頂住才對。可是鏡片上卻有原來直接頂住的一些痕跡，而且這樣裝回時，前前後後許多固定螺絲的位置就剛好與原來鑽的孔位相符合，表示原廠出廠時應該就是這樣裝的，真是有點詭異。
D.T. Tang 製作
