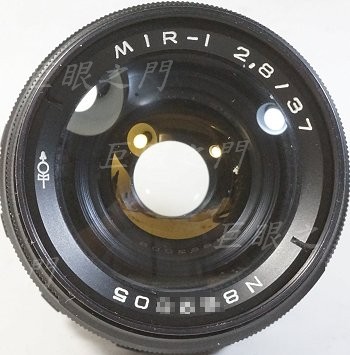

這個是見光度很高的鏡頭,不過以前沒改過。

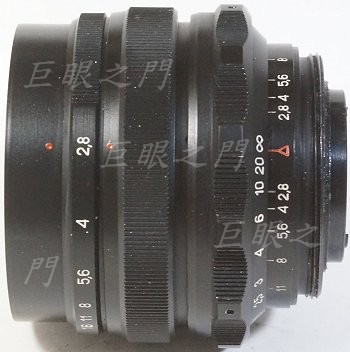

側面。

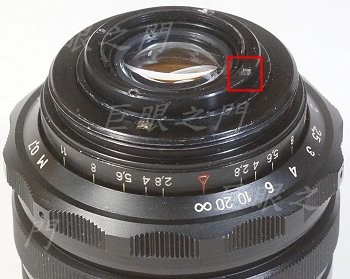

尾巴,這裡面有止付螺絲,相對側的孔洞裡面也有止付螺絲,其中一個可以拆出來,另一個拆不出來只好鑽掉,但是即使如此鎖環仍然轉不開。要改 NF 的話,尾巴的面要前移 2 mm,但是內部結構不明,怕車了就分家。拆鎖環的目的就是要研究內部結構,結果滴酒精也拆不開,只好放棄。

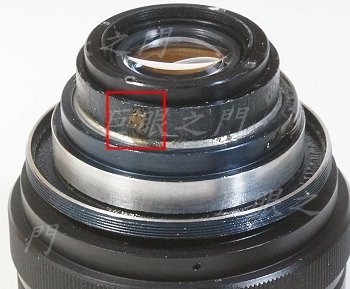

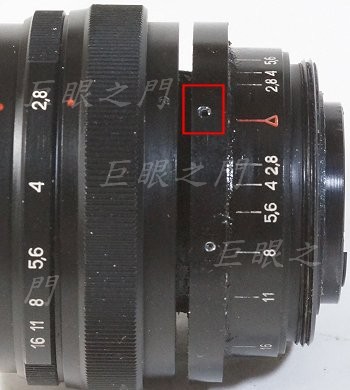

另起爐灶,對焦環測面的止付螺絲鬆開就可以將對焦環由後面取下,這裡有個止付螺絲,要鬆開。
然後可以把這個鎖環轉開,先拆除。

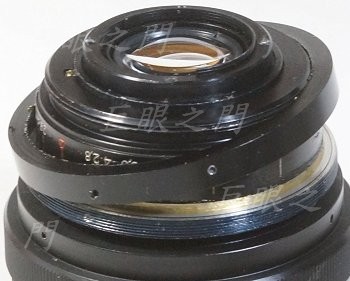

M42 接環的部分可以由後方抽出,這裡有個螺絲,是對焦定位器,改鏡用不到了,要拆除。尾巴抽出來後可以看到裡面的結構,但是很薄,並沒有改造的空間。既然如此就改用對焦筒吧。

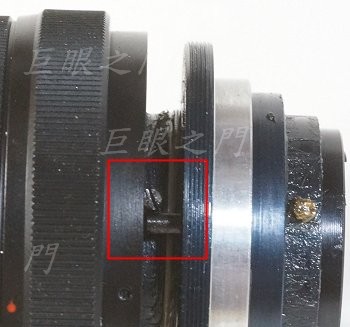

這裡面有個螺絲,是限制對焦轉動角度的,拆掉。

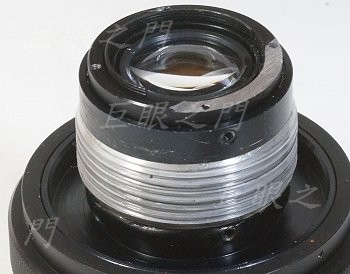

把尾巴以及複螺紋對焦外環都拆除了。剩下的部分就不拆了,反正拆不開。評估了一下,可以用對焦筒改,而且應該不用破壞。圖中磨掉的部分是會打鏡的區域,這部分實際上是改完後確定打鏡再磨掉的。

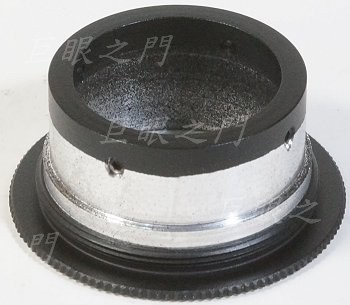

做了鋁環,要套在原來的鏡尾,再用止付螺絲鎖住。下方黏了 M42 螺紋環,要接對焦筒用的。

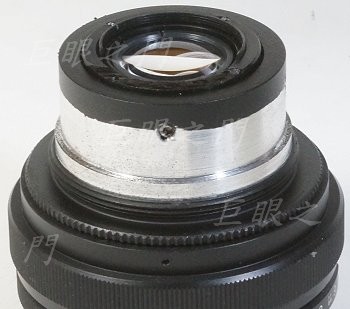

用四隻止付螺絲鎖在鏡尾。

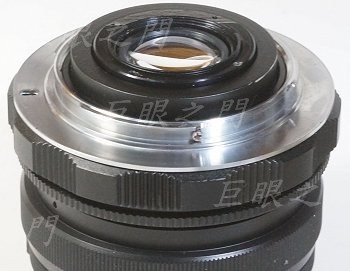

裝上 M42-M42 ,12-17 mm 的對焦筒以及 M42-NF 轉接環。

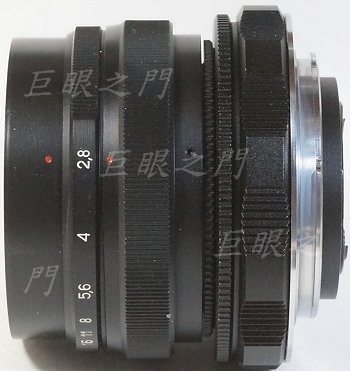

側面全貌。
