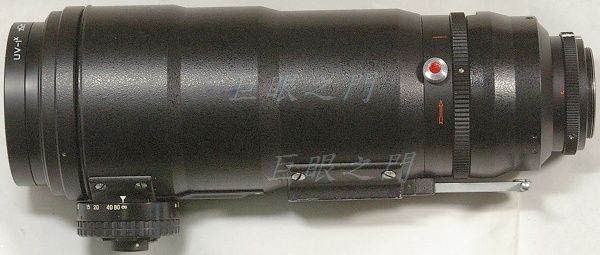

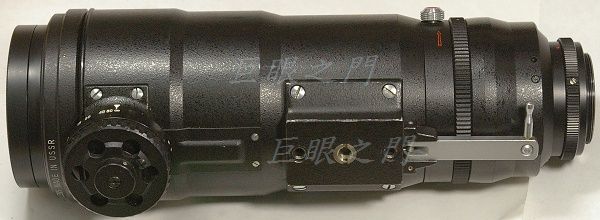

很長的鏡頭，對焦機構很詭異，在鏡頭前方下面，用轉盤對焦。這隻鏡本來其實有個步槍式的把手。

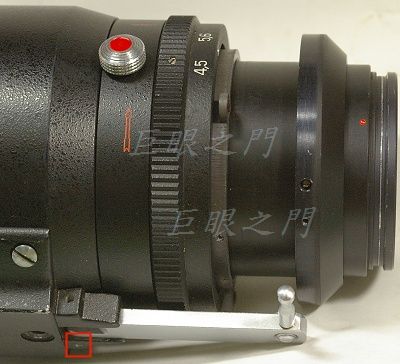

光圈也很詭異，將圖中上方的按鈕向箭頭方向撥到底，就變成開光圈，調整距離與光圈後，銀色的桿子向鏡身方向壓下光圈就會縮起來，原本應該是用把手上的拍攝按鈕控制的。不過這個桿子按下時光圈彈回的力道還真強，有點驚天動地，我覺得應該會導致震動。
光學結構只有三片，但是也不奇怪，有些 400 mm 左右的 Leica 鏡頭也是兩片或三片。

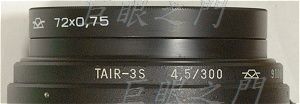

銘環。

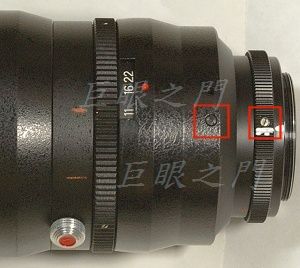

尾巴其實本來就是可以換的，右方紅框中的固定螺絲鬆開就可以將原來的 M42 接環拆除。
接環拆除後，將左方紅框中的螺絲拆掉，就可以把尾巴套管拆出來。
鏡主說原來的那個光圈設計不太好用，想把開光圈的機構取消，所以要拆開研究一下，否則其實無須拆解。

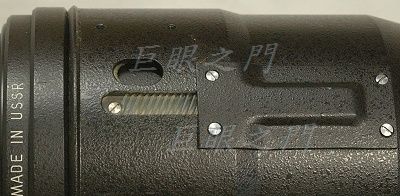

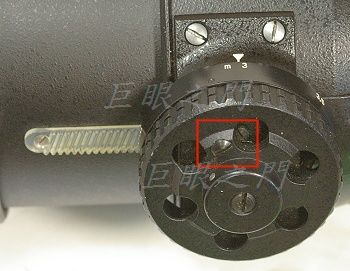

這是對焦機構，紅框中的兩個螺絲只是限制最近對焦距離的，免得對到過近使鏡心脫出來，兩隻螺絲卡住時就不能繼續轉動了，左方可以看到對焦用的齒條，相機鏡頭用這種機構倒是第一次，這種機構一般都用在天文望遠鏡上比較多。

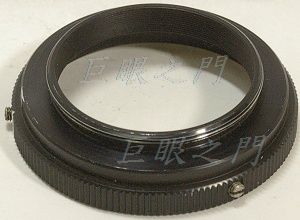

這是拆下的 M42 接環。
尾巴套管取下。
紅框中有個固定螺絲，轉鬆後可以將固定銀色桿子的插銷取出，銀色桿子就可以拿出來。
桿子取出。

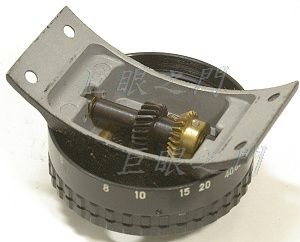

這是對焦機構內部，外面四隻螺絲拆下就可以取下。
拆到這裡其實就夠了。

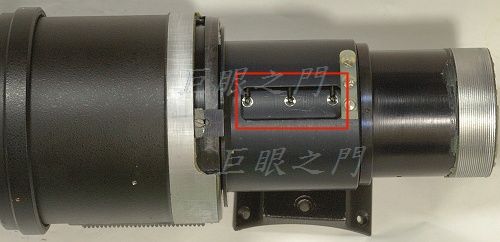

鏡心可以由前方取出，紅框中是三條長長的彈簧，拉住裡面的光圈機構，因為原來彈力很大，所以要取下兩條。 本來外面還有一片鐵片，與鏡頭外的那隻桿子互相卡住以便釋放光圈，但是忘了拍照。

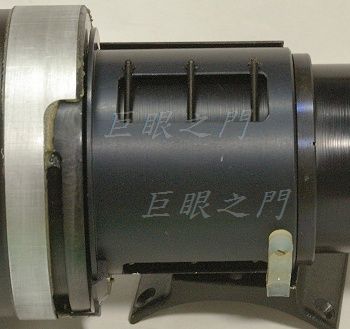

彈簧的另外一頭，中間被護板擋住。彈簧取下兩條就可以把鏡心裝回去了。

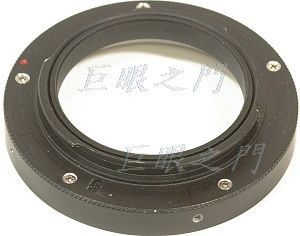

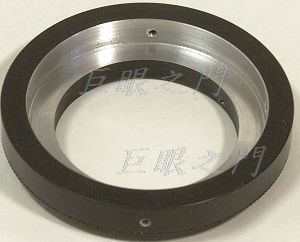

新的接環，內部車到可以套在尾巴上，側面打止付螺絲孔。

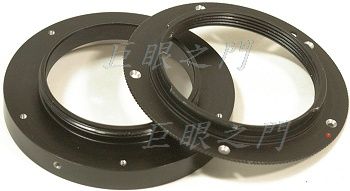

因為法蘭距足夠，新的接環其實也是 M42 的接環，外面再鎖一個鏡主提供的 Nikon 轉接環就好。那位何不把轉接環鎖在原來接環外就好？因為原來的 M42 接環沒有留下法蘭距的餘地，也就是說 Nikon 轉接環鎖上會無法對到無限遠。

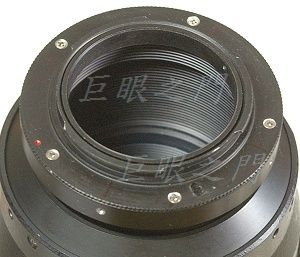

本來如果是輕的鏡頭，把轉接環轉上去就好，但是因為新的 M42 接環其實連結螺紋的部份已經車到很薄，怕強度不夠，所以還是另外打了五隻螺絲。
鎖起來，這就是新的 Nikon F 接環。
側面用止付螺絲鎖在尾巴上就差不多完工了。

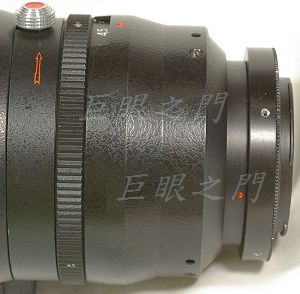

側面。

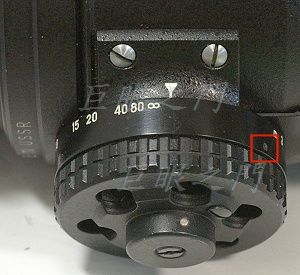

一般 300 mm 以上的長鏡，因為怕熱脹冷縮或是機身與鏡頭精度不夠，常會將無限遠留些餘地，這樣改起來也剛好還有些餘地，所以要調一下無限遠的標尺，不過一般單眼用這麼長的鏡頭也很難用表尺來對焦，但還是把無限遠的表尺調整了一下，調的方式是將紅框中的固定螺絲鬆開，轉到對的位置鎖緊就好。
D.T. Tang 製作
