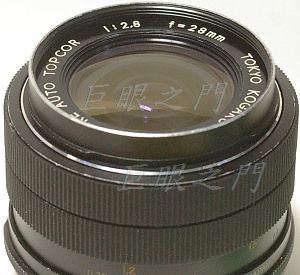

這一系列的改過許多了。

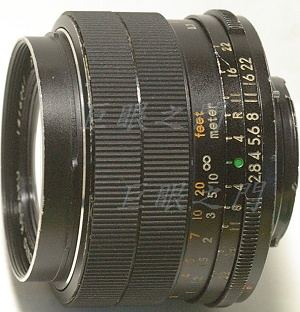

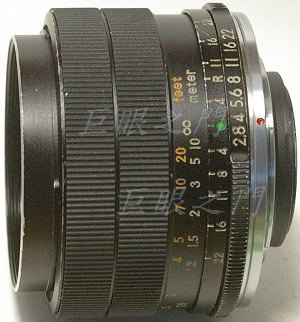

側面的外觀。
光學結構 6 群 7 片。

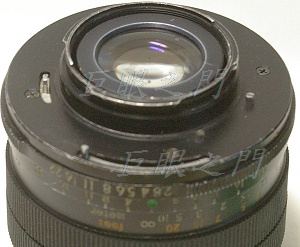

尾巴，外觀差不多，但是裡面不一樣。

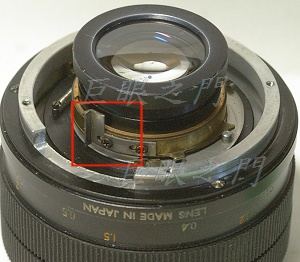

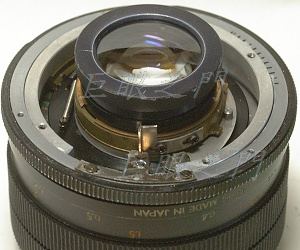

拆開了，發現裡面結構不太一樣，紅框中的螺絲是凸出的，大部分是平的，右方的結構也不一樣，有一圈壓住光圈環的零件。圖中下方一些縫隙其實是光圈定位鋼珠的定位點，所以定位鋼珠的結構也不一樣，不過這倒好，不用再處理定位鋼珠的問題。

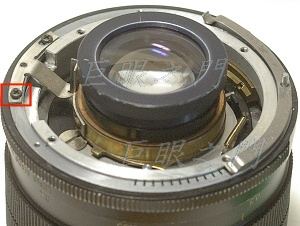

壓光圈的弧形金屬片取下，還有個小柱子。

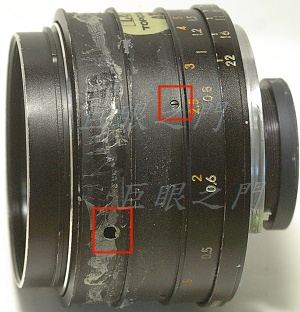

把花紋橡皮取下，左方孔洞可以看到裡面鎖住濾鏡環的止付螺絲。右方紅框中的止付螺絲則是固定對焦環的。
止付螺絲拆下，就可以把光圈環取下。

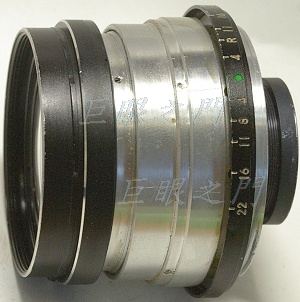

鎖住濾鏡環的止付螺絲拆下就可以把濾鏡環轉下來，鏡組也可以取出。

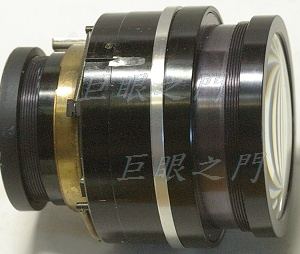

這一系列的鏡頭都沒有無限遠調整裝置，都是靠不同厚度的墊環來調整無限遠，此鏡也有個銀色的墊環。
研究了一下，因為尾巴鎖住光圈連桿的螺絲是凸起的，所以尾巴沒什麼好車的，車掉的話，接環就會頂住連桿螺絲。於是把墊環取下，墊了一圈軟鋼絲。

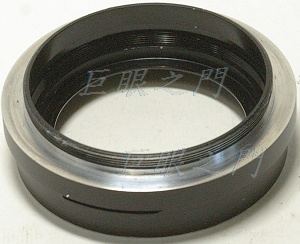

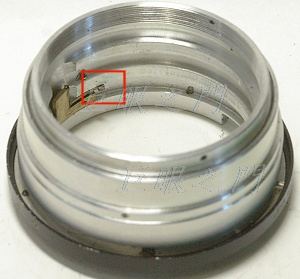

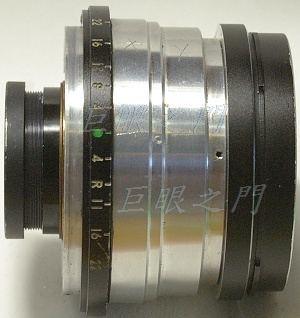

這是鏡身，裝鏡心時紅框中的凸起要卡在鏡心的凹槽中。

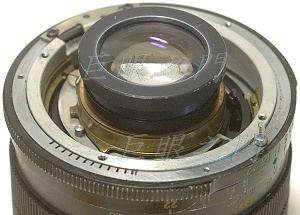

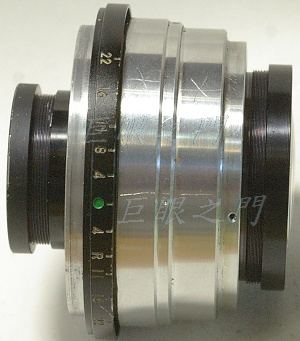

放回去。

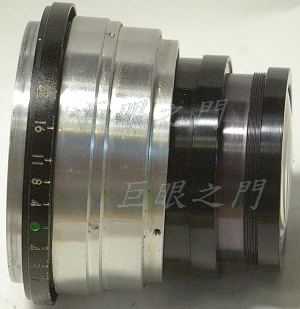

因為鏡心後移了，濾鏡環頂不到鏡心原來該頂住的位置，於是圖中銀色露鋁的面車掉了 1 mm，這樣就可以鎖住了。
鎖起來，止付螺絲也要裝回去，不過此鏡原來應該有三隻止付螺絲，拆的時候就發現只剩兩隻，鎖兩隻也夠了。
對焦環鎖回去。

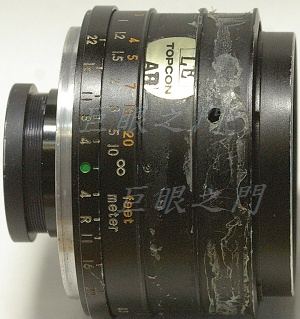

花紋橡皮也裝回。
因為鏡心後移，這個零件最後會頂到護環，因此磨短了一些。

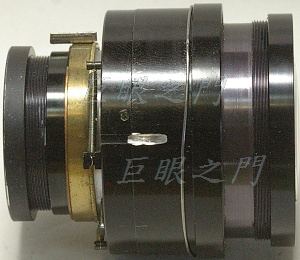

這是光圈連桿，這個零件要改造，因為鏡心後移，連桿的叉狀部份會低於鏡心上的連動金屬片，卡不到啦。但是只把這個連桿向上扳也不行，因為向上扳就太長，會頂住，於是要磨短，但是叉狀的部份只有 0.5 mm 寬度，沒有工具可以磨那麼小的縫隙，只好用了這個怪方法，磨掉一半，另外一半鎖一片銅片。
近照，這樣鎖起來可以調整縫隙了。
旁邊用 AB 膠黏起來固定。
裝上。
無限遠還差了 0.5 mm ，墊了一片鋁片，外緣的光圈環與接環間還有縫隙，零件堆裡找了一圈銅環，修了一下剛好墊在外緣，但是鎖光圈連桿處要切掉一些。

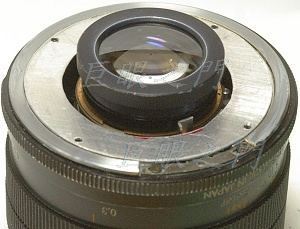

鎖上接環，原來的護環車修一下，也黏回去。

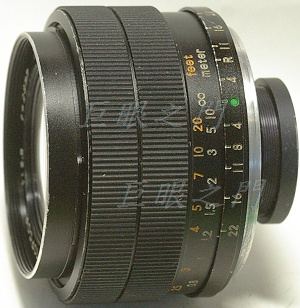

側面的外觀。

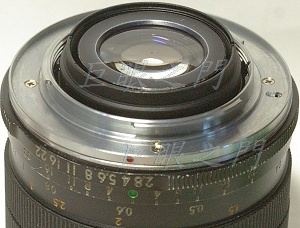

尾巴凸出不少，會打鏡，但是也沒什麼磨的空間，磨反光鏡吧。
D.T. Tang 製作
