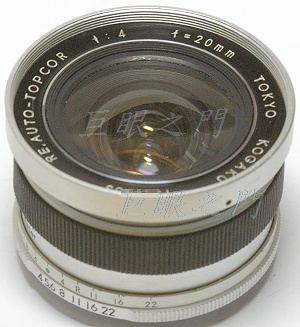

這隻屬於較少見的老鏡，鏡主要改 Nikon F 接環。
原來已經改為 M42 接環，但是不知道是誰改的，竟然無法對到無限遠，超廣角沒無限遠那能做什麼呢。
光學結構六群八片。

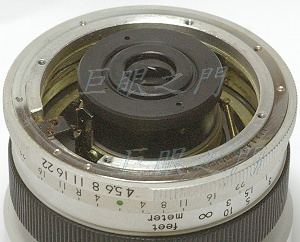

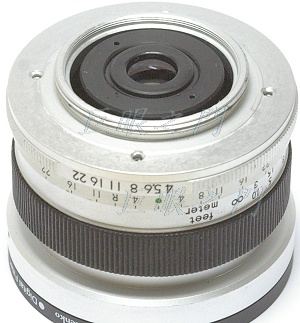

接環上四隻螺絲取下，看到光圈環上還有個彈簧，這個彈簧本來是其他同廠鏡頭中的零件，可是這隻鏡的光圈定位機構似乎不太一樣，也不知道是被人改過還是本來就這樣。

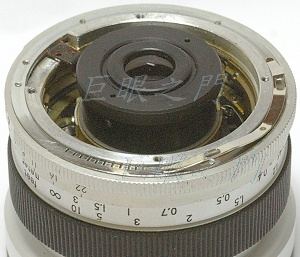

光圈環上一樣有個金屬片咬著裡面的光圈連桿做連動。
花紋橡皮拆下，想研究一下裡面無限遠是否有後調的空間，不過已經知道這類鏡頭對焦環上的螺絲都只是固定對焦環而已，不能調整無限遠。但是要研究裡面，所以想把對焦環拆下來看看。這隻鏡的對焦環橡皮也一樣有些老化了，沒什麼彈性，後來黏回去時還用了雙面膠帶，原來這裡也用了雙面膠帶。

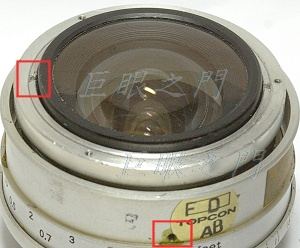

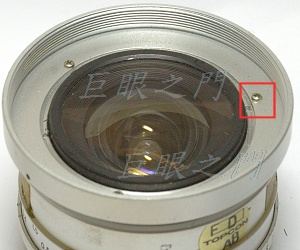

前面銘環拆下，裡面這三隻螺絲拆開就可以把前面的濾鏡環拆下。
濾鏡環拆下，紅框中有卡環的卡槽，轉出來後就可以把鏡心取出。

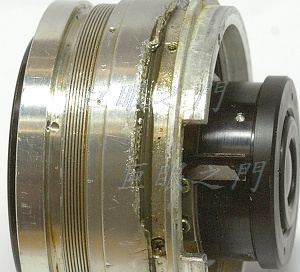

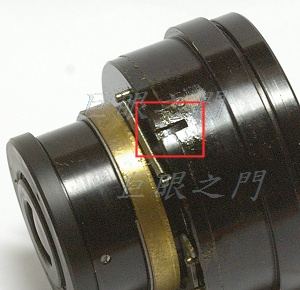

對焦環也取下，紅框中的一區有點詭異，怎麼被搞的爛爛的，可是轉起來似乎還好，後來才發現原來前手改鏡時將最近對焦距離改近了，把邊緣磨掉了一些，可是也不能磨的這麼醜吧，不過功能上沒影響，算了 ，不管了。

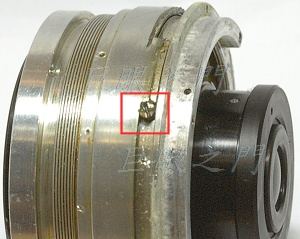

這隻螺絲是限制對焦環無限遠的位置的。

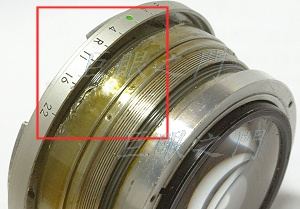

這一區是磨掉的，真是醜。

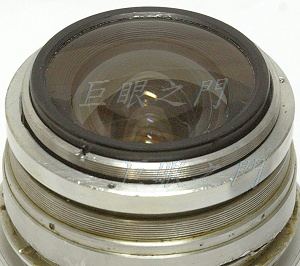

前面鏡組外面的卡環拆開就可以把鏡組整個抽出，其實與其他的 Topcor 鏡頭很類似。

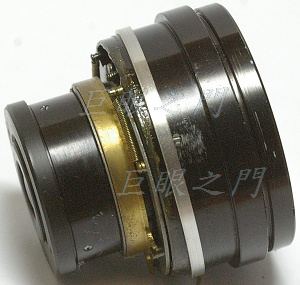

這個鋁環就是調整無限遠的，不同的鏡頭裡面的鋁環長度可能不一樣。鋁環取下再裝回就可以把鏡心往後移動了，看起來可以移動不少。要調整也可以把這個鋁環磨短，但是不太好磨，要一邊磨一邊量，要每個角度都一樣長。
這個凹槽是鏡組定位的，裝起來才會在固定的角度，但是鏡組後移了，所以槽還要再開的長一點。
鏡心後移之後，新的接環裝上，還多出來一些，車了個薄鋁環，一邊要壓住光圈環，一邊要墊在新的接環與原來的鏡身之間，要車到剛好對到無限遠，但是車的稍微薄了一點，又墊了一片薄塑膠片，圖中看不出來，只看到薄鋁片。

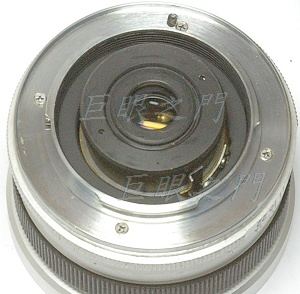

尾巴的外觀，墊在裡面的鋁環內徑車的小一點，還可以作為護環，但是光圈連桿凸出處要挖掉一些，該塗黑的塗黑。

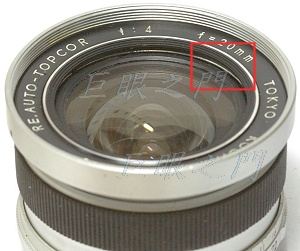

鏡心後移了，銘環與鏡心之間會有些間隙，這個縫隙裡面可以看到一些裡面的鋁合金，不過此處應該不會造成反光，所以沒關係。

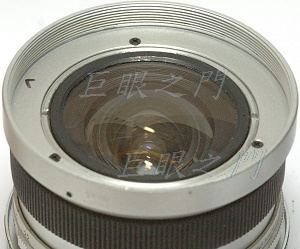

鏡主覺得銘環的縫隙有點不美觀，所以又加工了一下，把固定濾鏡環的螺絲換成皿頭的，這樣就不會凸出。
銘環的內側車掉一些，但是不宜車的太薄，那樣螺紋太窄會不好裝。

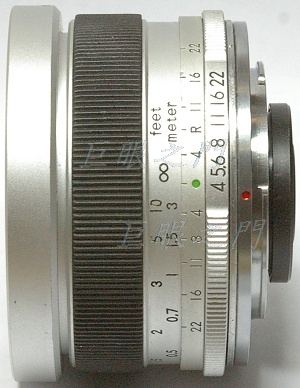

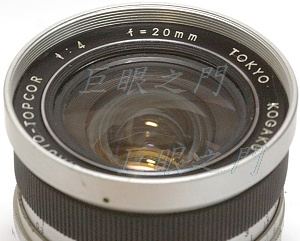

都裝回去，還是有一點縫隙，但是小多了。
D.T. Tang 製作
