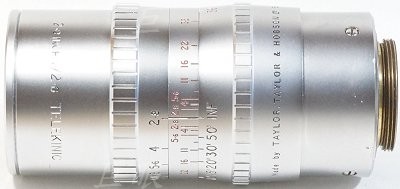

這個牌子類似規格的改過,這類的 C 接環鏡頭,要改鏡的話基本上尾巴的長桶子都要切掉,否則都會擋住週邊的影像。

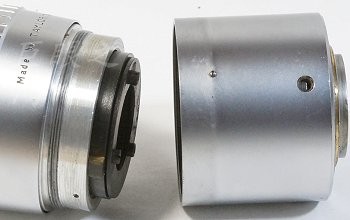

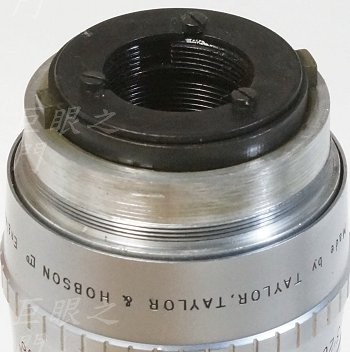

原來的尾巴,有卡槽,可以轉開。

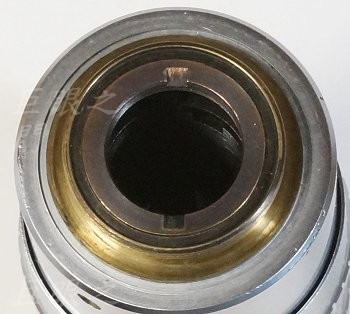

卡槽是鎖住尾巴的接環,改鏡的話,這都沒用。
對焦到近處,這裡有止付螺絲,要拆掉。

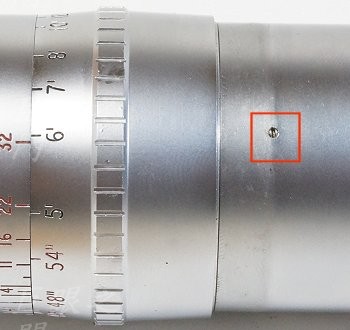

尾巴側面的螺絲也拆掉,整個尾巴可以轉下來。

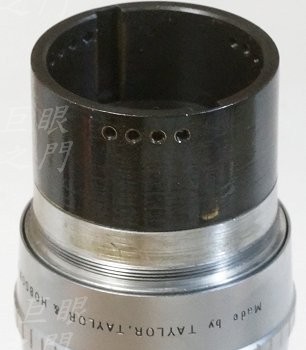

原來尾巴有個內筒裝在這個位置,相當於對焦定位器。

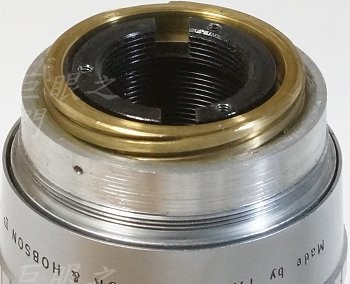

定位器取下,有個鎖片,也要拆掉。

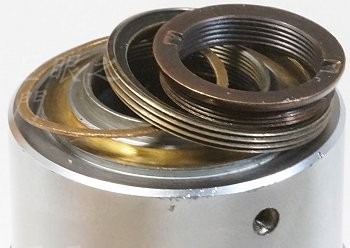

鎖片拆掉後,裡面的複螺紋環可以轉出來。

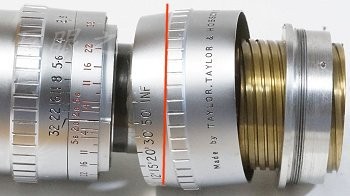

其實這時整個對焦系統可以由後面抽出來,中間有長長的鏡身,忘了拍。鏡身要由紅線處切掉,還不好切,因為力矩大,要慢慢切,否則怕卡刀的話,鏡頭會飛出去。

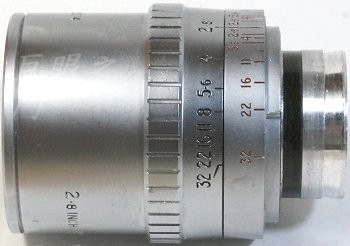

切掉後,靠開口還要銑掉一些,否則也會擋住一些週邊像場。

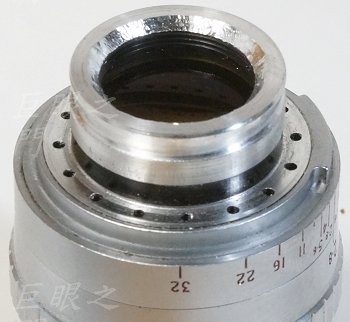

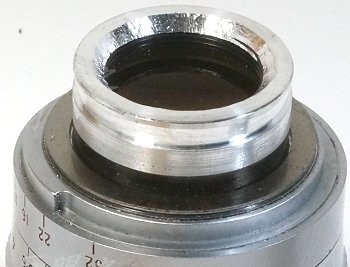

側面車成有坡度,以便鎖住後面的接環。

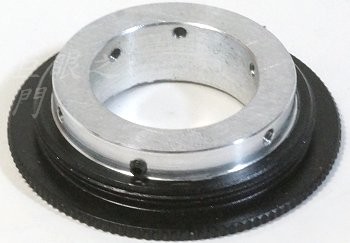

做了鋁環黏在 M42 接環內,要鎖在鏡尾。如果只用接環鎖住,鎖的位置內部會有鏡片,不宜,所以要鎖在靠後面凸出的位置。
因為接環裝上稍微過焦多了一點,所以墊了兩片墊片。

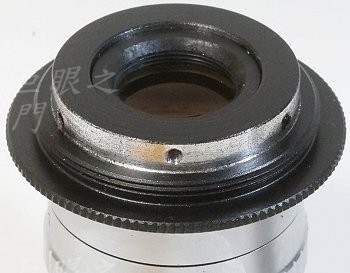

用止付螺絲鎖住接環。

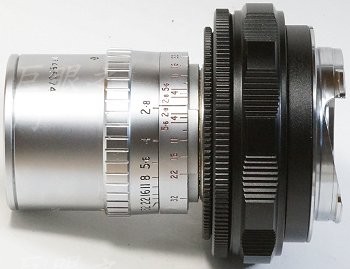

裝上對焦筒等等的零件,完工。
D.T. Tang 製作 |
