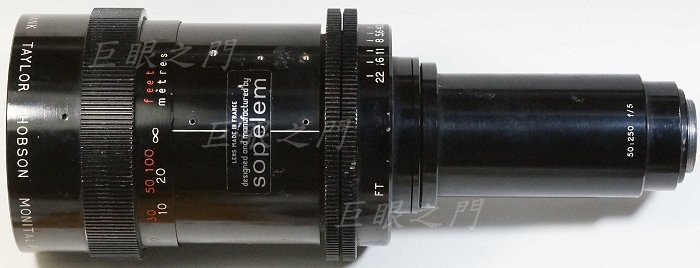

英國牌子，法國製造。原來應該是高階的 16 mm 電影鏡，因為光圈環、變焦環、對焦環都有齒輪，這種齒輪常常是自動控制用的。拿到時搖動有異音，本來以為有鏡片鬆動，但是看焦點的變化似乎都很穩定，沒有搖動後焦點變動的現象，也許不是鏡片鬆。有時有些零件本來搖了就有聲音，假裝沒事吧。本來是想拆開檢查，但是拆不開，只好算了。

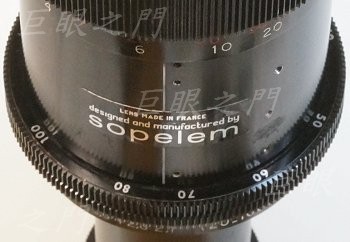

變焦的數字在這個角度，標示是 20-100 mm ，但是尾巴的長管子上卻是 50-250 mm，f 5。照理說算起來光圈應該是 5.25，不過原廠標 5 ，5 就 5 吧，也沒差多少。

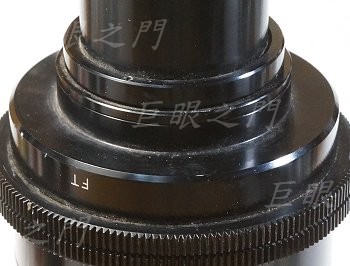

尾巴這裡有兩道鎖環，靠上面一道是鎖住尾巴長管子的。

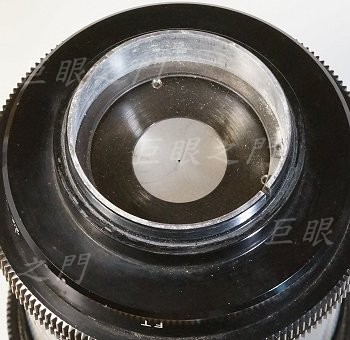

長管子取下，裡面的光圈全部閉合，而且光圈環卡住了。

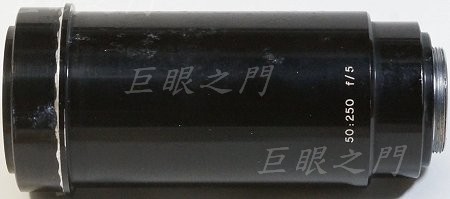

這是尾巴的長管子。這一截裡面的光學系統是有焦距的，所以不能捨棄。

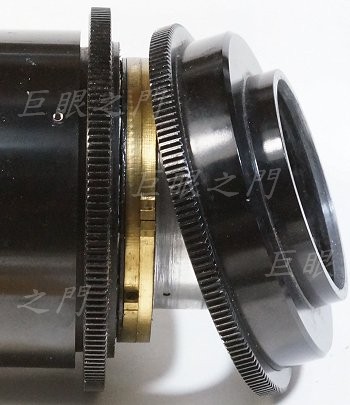

第二道鎖環轉開，硬轉了一下，光圈環轉開了，就是太久沒用有些鏽蝕。

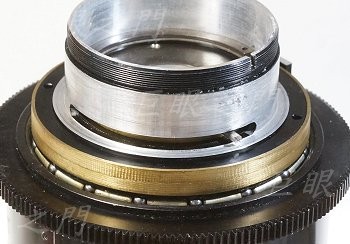

裡面的光圈機構，外面原來有些鏽蝕，已經磨掉重新上油。底下的變焦環竟然還有滾珠軸承。
另外一面，這些不知道是什麼機構，還是不要拆了，變焦鏡拆了再組回去往往都有些問題。真要拆，另外找高手吧。

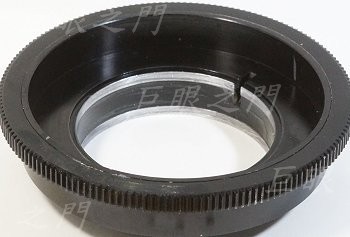

光圈環內，有卡槽與鏡身的光圈機構連動。
光圈環正常後，將光圈打開，發現前面的鏡組其實整個是凹鏡組，焦距是負的。鏡主本來以為只有前面的鏡組也可以單獨改的，這樣看起來根本不可能。
長管子是凸鏡組，兩者結合才會有焦距。但這就奇怪了，為何鏡身前段標示為 20-100 mm。猜想可能有另外一種尾巴，裝上去焦距是 20-100 mm ，而這個尾巴裝上去是 50-250 mm。

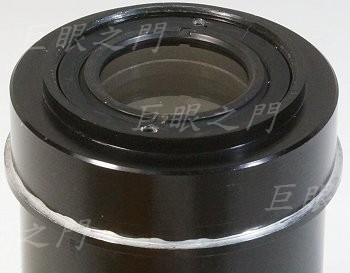

這是長管子的前端，有調整轉動用的孔洞，順時針轉動，中間的鏡組會向鏡頭後方移動，焦點會後移。反之焦點會前移。原來的狀態長短焦距時焦點會有飄移，調整這個後鏡組的位置似乎也沒辦法調出來，也許是原來設計就這樣，也許是用久了裡面軌道磨損，反正沒辦法。

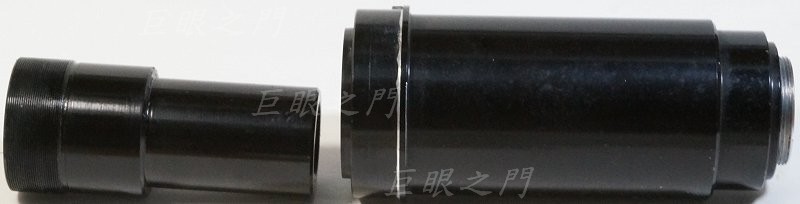

裡面的一節可以拆出來。
研究了一下，可以改 M42 接環，把管子在大約內鏡組尾巴處切斷，車到裝上 M42 接環可以對到無限遠為止。這個管子還真是厚，這樣也好，直接在切面上就可以鎖螺絲。

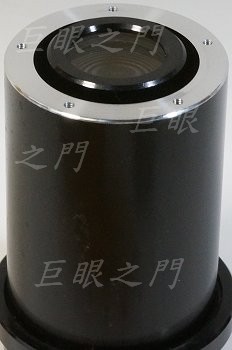

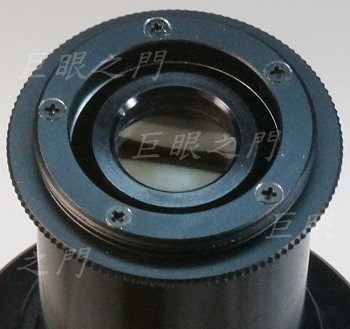

因為前端很重，力矩很大，所以用 5 隻 M2.0 的螺絲鎖上，應該夠牢了。

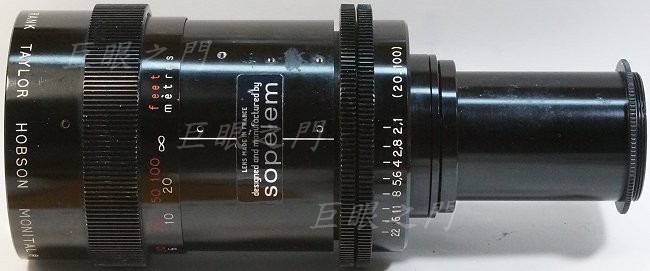

全貌。
變焦鏡如果用厚度不太準確的轉接環可能會導致移焦更明顯，所以如果要找厚度比較準確的轉接環，如果不準確，M42 可以找厚紙板或是塑膠片墊上去。
拍出來如何？測試一下，Sony NEX-6，僅縮圖，無銳化。短焦端，f 5。陰天拍的，反差有點小。還可以涵蓋 APSC 尺寸的感光器，偷笑了啦。
常焦端，有點軟。
縮兩級，約 f10 左右。有改善。
長焦端。不知道是解毒還是中毒。
