本來是投影鏡,初步測了一下,成像不怎樣,邊緣畸變嚴重,勉強涵蓋 APSC 尺寸。鏡主堅持要改來玩玩,那就改來玩玩吧。

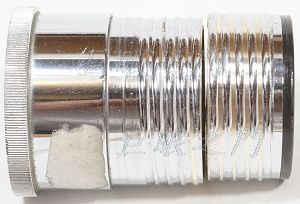

中間本來當然是連在一起的,當時忘了拍照,鋸開了才想起來忘了拍,所以中間已經鋸開。

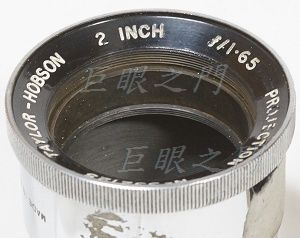

原來的銘環,詭異的光圈值,為何會有 1.65 的光圈,需要那麼精密嗎?其實沒什麼意義,因為鍍膜不夠好的話,其實實際上根本也沒那麼多的進光量。
此鏡的鏡片結構是前二後二,一共四片,與其他前二後二的結構類似。

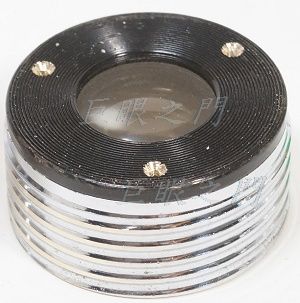

尾巴。原來當然也沒有那三個螺絲孔,這是後來鑽的孔。
尾巴外徑太大,進不了 NEX 的接環內,而後鏡組的位置就剛好要進到接環內一點點。

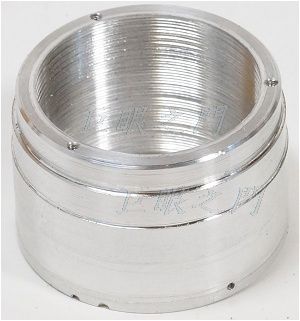

重新做尾巴,車了一個鋁環,要把原來的尾巴鏡組鎖在這個鋁環上,再與前面的一節結合。

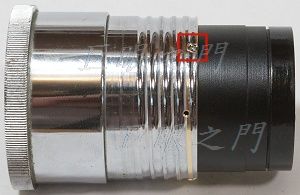

噴黑漆之後鎖在前鏡組內,當然位置要算好,整個的長度要與原來一樣。由紅框中側面打螺絲將兩截結合,內側當然要車上紋路再噴黑漆塗黑消光。
做了結合環,要把鏡組鎖在這個環內以便裝上對焦筒。

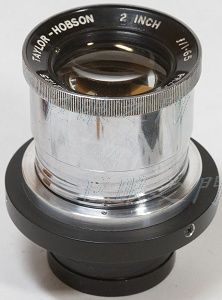

裝上 M42 的環,由側面鎖起來。

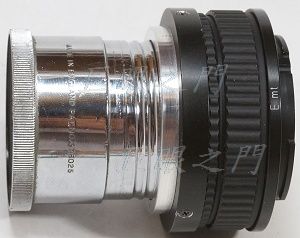

接上對焦筒,完工。鏡主沒有要求做光圈,只是隨便玩玩。
這是試拍的照片,畸變有點嚴重,只有中間清楚,邊緣比較模糊,如果要求某些特別的效果可能用的上。
內容
D.T. Tang 製作
