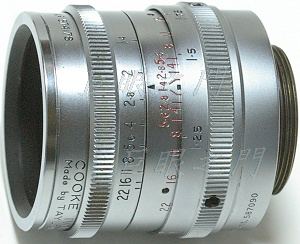

這是個老電影鏡。
另一個角度。這隻鏡拿到時其實已經拆開了，這只是暫時湊起來拍照而已。如果原來是好的，那要由圖中孔洞處將螺絲拆開。

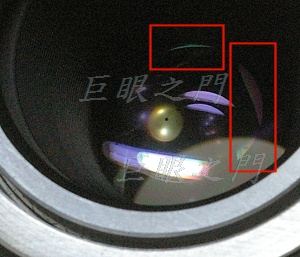

這個鏡我有點懷疑鏡片脫膠，因為在某些角度看起來有些彩虹狀的反光，不是鍍膜造成，也不是日光燈造成，如圖中邊緣處。

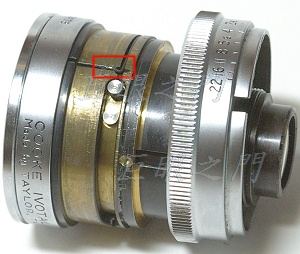

尾巴的複螺紋部份原來就已經拆開，本來想組合起來看看，結果複螺紋怎麼弄都轉不上去，放棄吧，反正改鏡的話那個機構也要拆掉。紅框中的螺絲已經拆開，原來這裡有止付螺絲。
止付螺絲拆開，再把尾巴上的鎖環取下後就可以把複螺紋的內環取出。圖中上方的環狀薄同片是墊環，應該是調整無限遠用的。

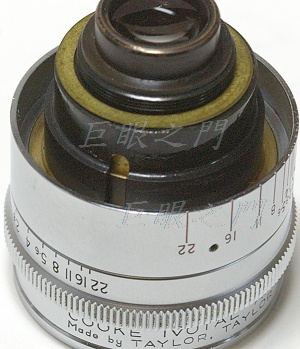

把景深環也取下。

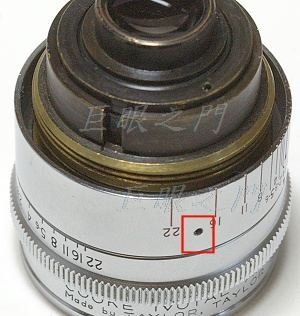

光圈環也可以取下，紅框中是光圈定位機構，是用凸起的彈簧，而不是用鋼珠。
研究了一下，做了這個形狀的尾巴，下方是 M42 的接環，上方車個鋁管。這個機構是要配合 L39 的 Helicoid，為何要配合 L39 呢，因為鏡主想改為 L39 Helicoid ，這樣才可以用在 M4/3 以及 NEX 機身上。這個零件的尾巴要車到能配合 L39 的 Helicoid，裡面要配合鏡心的形狀。

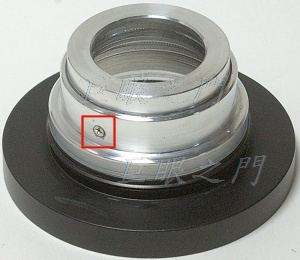

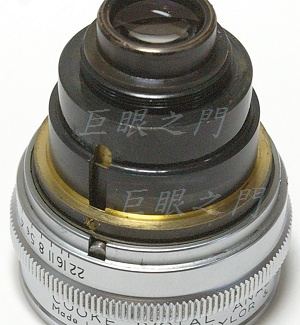

在鏡心上有個槽，所以在尾巴裡面鎖了一個小鋁塊，以便固定鏡心的角度。
內側可以看到小鋁塊，除了鎖螺絲，還用膠黏起來。
因為這樣改起來，鏡心會縮入 M42 接環，要把光圈環引出來才行，鏡心的前面車了一個新的光圈環，鎖在原來的光圈環上，上面用鋼字模打印光圈值的數字。
這是光圈環固定在舊光圈環上的示意圖。

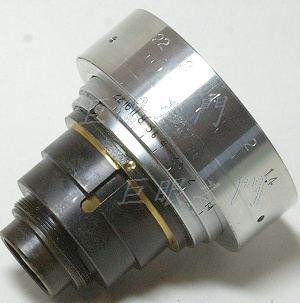

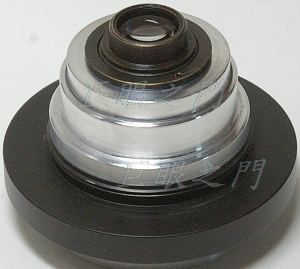

裝起來。

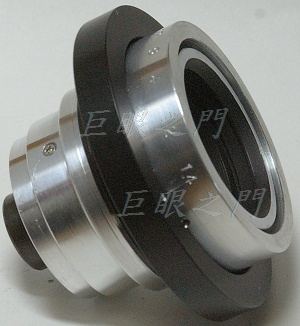

尾巴還是用原來的鎖環鎖住。

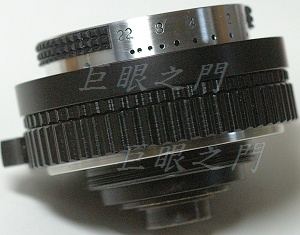

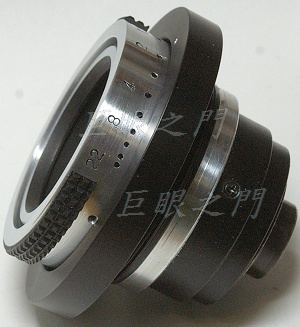

光圈環的字上填了黑漆，邊緣貼了花紋橡皮。尾巴已經噴黑。
裝上 L39 的 Helicoid。
這樣改起來其實幾乎沒有做任何的破壞，只有用止付螺絲鎖在光圈環的位置，以後可能會有些痕跡，其他都沒動，只是拆開而已。
