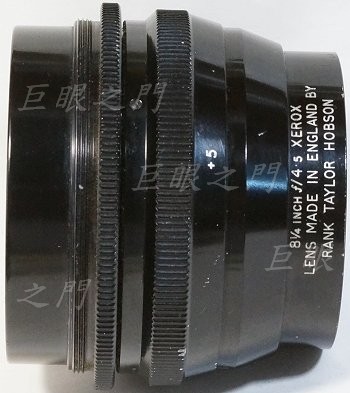

影印機鏡頭，這種鏡頭在 40 年前，舊貨攤上賣一個 50 元，當然那時的 50 元比現在的 50 元大一些。
這種鏡頭大多是 5 片的，就是對稱雙高斯，但是中間的凹鏡合併成一片，所以是 3 群 5 片。

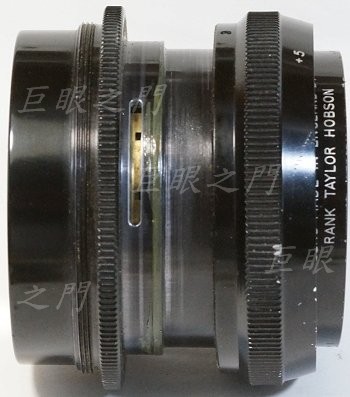

後面鎖環上止付螺絲鬆開，就可以把光圈環拆下來。原來光圈不順，而且只能縮到 f8。

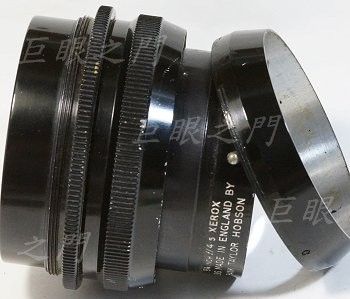

光圈環向後取出。

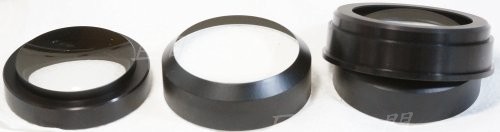

鏡組，最左方是中間鏡片。

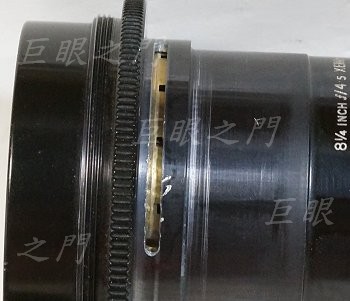

把限制光圈轉動範圍的開槽磨大。

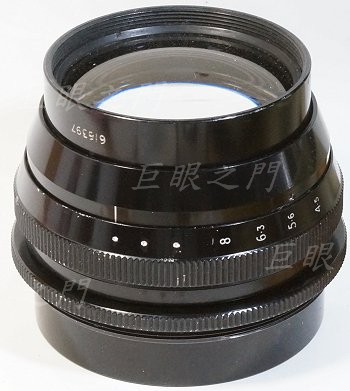

這樣可以再縮幾級，但已經陽極的表面不能在用字模打字，用刻字機其實也很難刻的漂亮，就磨幾個點就好，每一點是一級光圈，所以現在可以縮到 f22。

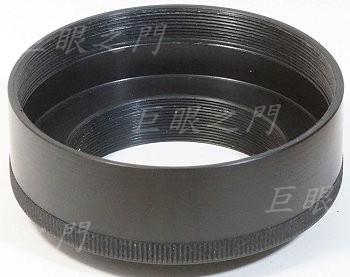

做了個鋁環，要結合前面的鏡組以及後面的對焦筒。這是做了陽極之後拍的。

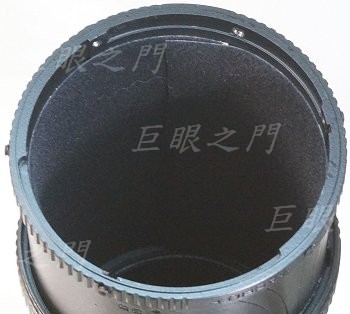

鏡主說便宜改就好，玩玩而已，於是用舊的變焦鏡筒組合起來，裡面貼了黑絨紙。

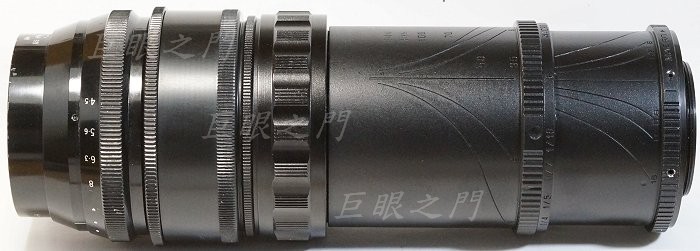

由左到右依序是鏡組，結合環，對焦筒，鏡筒。最後面用止付螺絲鎖上 M42 接環。這種頭重腳輕的鏡頭如果要裝對焦筒，最好裝在前面，因為力矩較大，對焦筒在後面會比較難轉。
| D.T. Tang 製作 |
