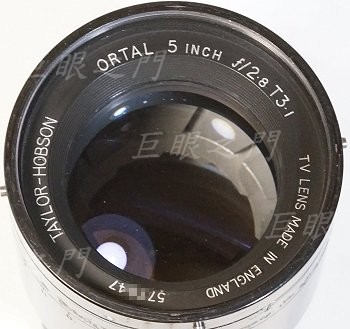

Taylor Hobson ORTAL TV lens 127mm(5") f2.8 改 Nikon F 接環(使用對焦筒)

鏡主說跟人家買來後發現對不到無限遠，問說能否處理。原來的賣家說是別人改的，鏡主覺得原來改的既然有問題，再去找原來改的人可能還是處理不好，於是就到了我這裡。

研究一下，真的有問題，無限遠對不到，但是原來是否本來就不是改 NF，如果原來只是改 M42，那裝上 NF 轉接環當然對不到，可是這個 NF 環卻拆不開，本來以為是黏死了，不過後來發現其實沒有黏死，只是不知道誰用暴力轉的太緊，連用工具都轉不開。

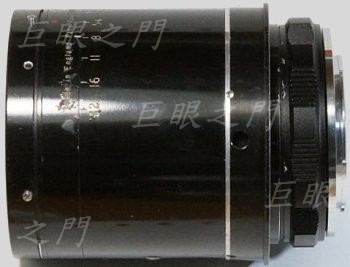

原來的光圈環上還有一圈車的痕跡，應該是車到一半發現不好弄吧。

此外尾巴上的對焦筒竟然真的是黏死的，而且還黏歪的，這可就傷腦筋了，看來要車掉重改。如果是以前的鏡主自己改的試做品，完全沒意見。但如果這是收錢幫人家改的，那可就莫名其妙了，如果改這樣還敢收錢，那就有點過份了。其實改鏡時鏡頭打破都可以理解，據我所知有位國內很厲害的改鏡者其實也打破過，反正進了手術室有些情況很難說，改鏡者不是神仙，偶而當然會犯錯，像車錯位置、磨掉太多等等的。但是黏歪了不能原諒，而且肉眼都能看出來，黏歪了，就要設法拆掉重新改才對，不能這樣交給人家。為何會黏歪，沒有深入研究，但是判斷是沒有基準面，也就是說把對焦筒黏進去時應該要頂住某個平面，但是那個平面不是真的平，有時邊緣有些凸起等等的，就會不平。

上方是對焦筒的轉環，底下是鏡身，看到了吧？左方與右方的縫隙竟然是不一樣的，所以是黏歪的。其實對焦筒上還有些用工具撬的痕跡，也許是發現黏歪了想拆開重新黏。但是可以告訴各位，如果是 AB 膠的話，黏死了是很難拆的，以前幹過這種事，用火燒，用酒精泡都無法拆開，如果有著力點而且黏的面積不大，用鎚子敲倒是可以拆開，但問題是要看情形，有些情況是不能敲的，敲了可能就壞了。

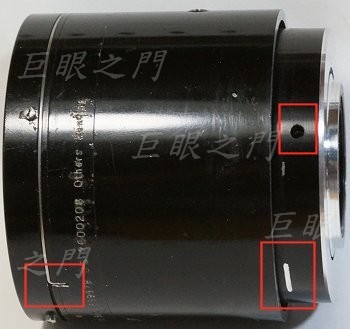

原來光圈環上的車一半痕跡很礙眼，而且不好處理尾巴，就鋸掉吧，鋸完了再車一下。但是鋸的時候忘了在光圈環與鏡身之間墊金屬片，結果在右下方紅框中鏡身上鋸出痕跡了，本來想說再用有陽極的外殼補起來吧，不過後來發現那個位置其實都要車掉，所以其實沒影響。

本來想把光圈環拆下來車，但是找不到拆的地方，所以拆前面鏡組看看。左方紅框中把彈簧撬出來就可以將前鏡組轉開，不過後來發現好像沒用。但後來還是拆開了，這張圖是拆開車了之後拍的。

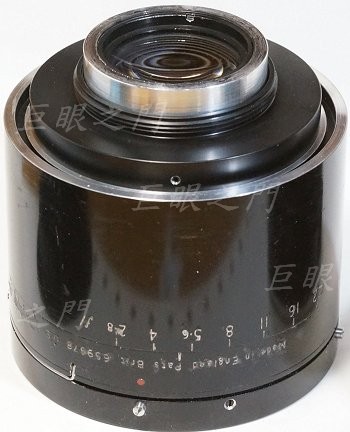

原來光圈環上有個圓洞，此圖中有洞的部位已經被鋸掉了，圓洞與右上方的圓洞處可以重合，後來發現這個洞裡面有止付螺絲，鬆開後其實後面有個很大的鎖環以便頂住光圈環，所以鎖環轉下來光圈環就可以拆了，鎖環忘了拍，反正就是一個很長很厚的鋁環。

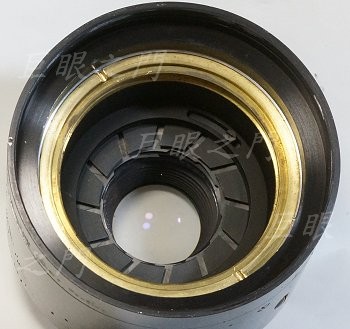

前鏡組轉下來後的內部，有鎖環，但是轉不動，看起來好像也與外面的光圈環無關，這應該是鎖住內部光圈機構的，而且要把光圈環拆下後，裡面有止付螺絲，鬆開才能拆，這是猜的，因為不用拆所以後來沒去拆。

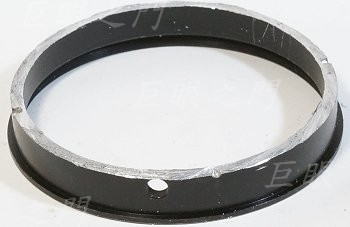

這是鋸下來的光圈環尾巴，本來想車修了黏在光圈環的尾巴以便遮住切面，不過這個零件太薄，強度不足，而且是兩層的，車的時候就飛出去爛掉了，不過其實本來就猜想可能會這樣。

尾巴鎖環拆開，就可以把光圈環取下。詭異的結構，有需要這樣嗎？不知道是什麼目的要設計成這樣。裡面有個金屬零件卡在內部光圈機構上。

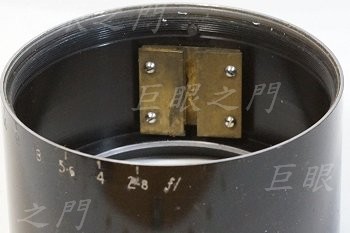

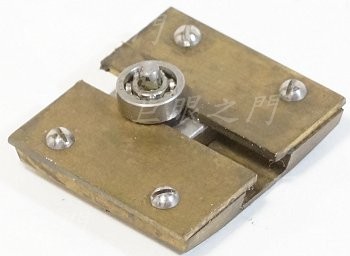

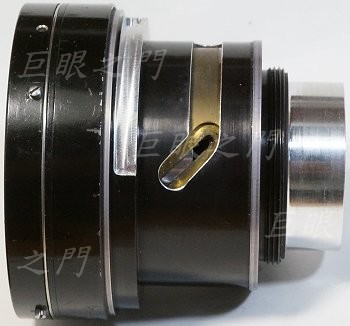

金屬片在這個銅片的槽內運行，光圈環外面的兩隻螺絲就是鎖住銅片的。

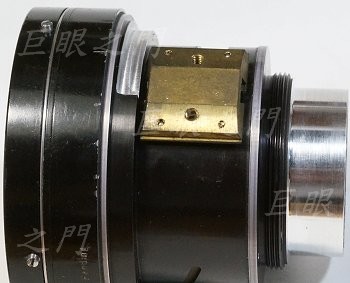

原來銅片與鏡身上的零件是這樣結合的。

鏡身，左方銑掉處會配合光圈環上凸起的螺絲，限制光圈環的運行範圍，不過實際還是會超過最大光圈，為何這樣設計？很奇怪。

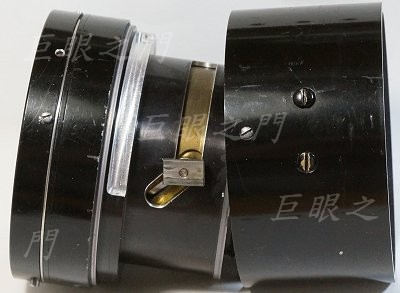

原來的狀態。裝回時也要先像這樣放上去，再把光圈環套上，再鎖上光圈環外面的螺絲。不過要注意，後來發現其實這樣鎖住後，光圈環還是會掉，要把後面的鎖環鎖上才能固定。

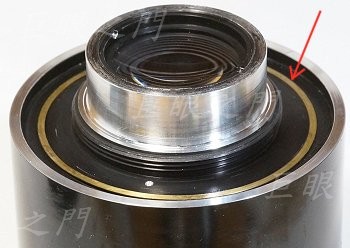

鎖環鎖上前這裡有個銅環墊片，要記得裝回。原來鏡尾也很厚，車薄了以便可以由 M42 接環內穿出來，由圖中可以看到車掉的剖面。

這是原來的鎖環，原來又厚又長，所以有很大的車修空間，車成這個形狀再鎖回去，M42 接環要鎖在這個零件上。

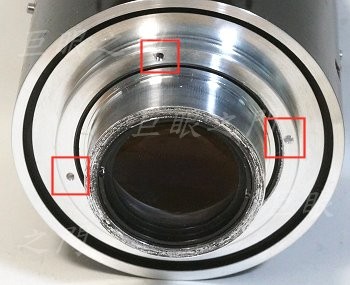

左右紅框中鑽了小孔，是方便用工具轉緊。上方紅框中做了止付螺絲的孔，鎖緊後用止付螺絲鎖下去，鎖環就不會再動，這樣接環鎖上去才會牢靠。

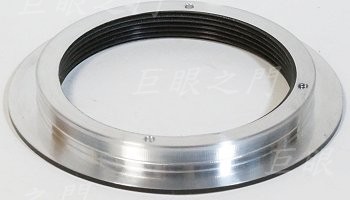

外面再把 M42 接環由側面用止付螺絲鎖上，大致就完成了，但是尾巴鏡片外框還要塗黑。

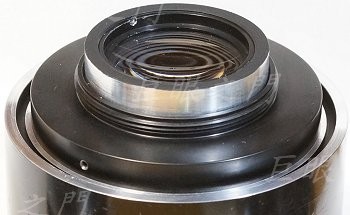

外框塗消光漆。

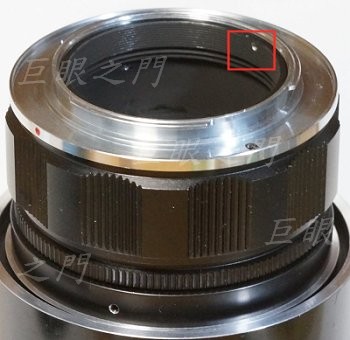

用鎰鋒 25-55 mm 的對焦筒，外面轉上 NF 接環，這個 NF 接環還是原來的，本來以為黏死的，把對焦筒車一車就可以拆出來，仍然可以沿用，但是在定位螺絲處，只接打螺絲鎖住，這樣 NF 接環比較不容易鬆。

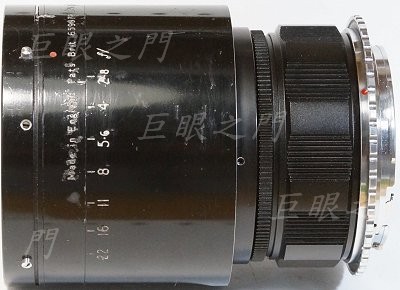

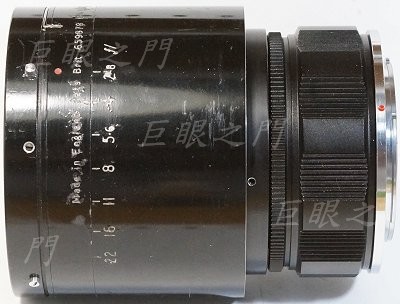

側面完成圖。

裝回原來鏡主用的 NF-EOS 轉接環。

原來用的是 17-31 mm 規格的，現在換成 25-55 mm 的對焦筒可以對到更近。如果把 NF 接環拆下來，可以用轉接環接在任何的 DSLR 上面。
