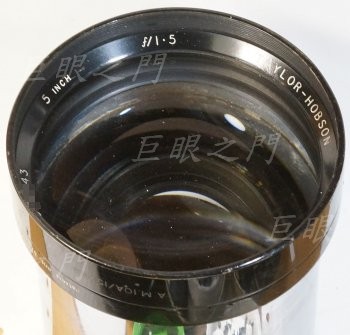

好大的投影鏡,光學系統應該是雙高斯。

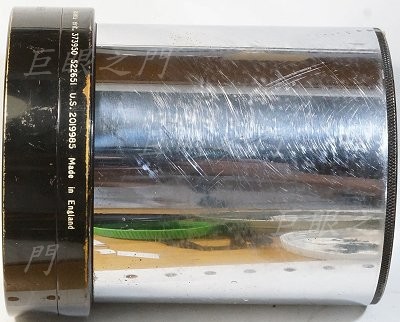

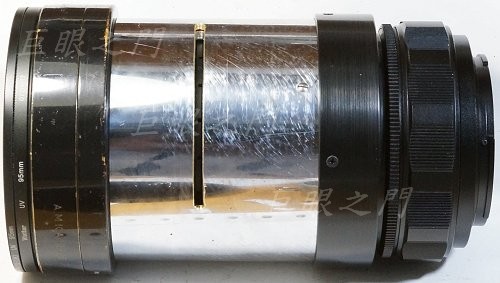

側面,法蘭距很短。鏡主本來要改給 DSLR 用,但實在太勉強,後面只能接非常短的對焦筒,而且很難施工。經過討論,還是改給 Fuji GFX 用吧,不然那麼大的像場多浪費。

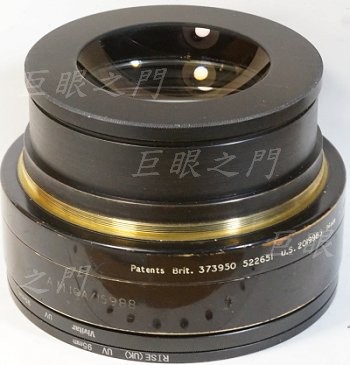

這是拆下的前鏡組,研究一下,裡面的空間不太夠,沒有加光圈的空間,但前後鏡組的固定環都有厚度,應該可以改造。改造後,前後鏡組之間應該有約 2 mm 的空間,可以容納光圈葉片了。只要用稍微大些的光圈組件,應該是可行的。
前鏡組前後還可以轉開。本來以為裡面嚴重入塵,但仔細看其實是玻璃中有非常多的小氣泡。

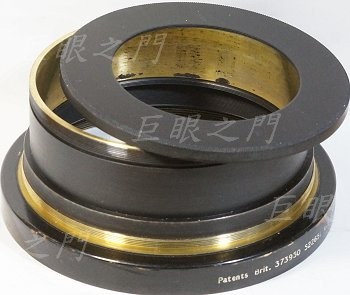

前鏡組的尾巴轉開。打算把鎖環內徑車大,這樣就可以向下轉的更深,鏡片可以由中間凸出來,邊上爭取的空間就可以裝光圈。但是基座的螺紋處要向下車短約 5 mm ,而且螺紋也要向下再車深些。

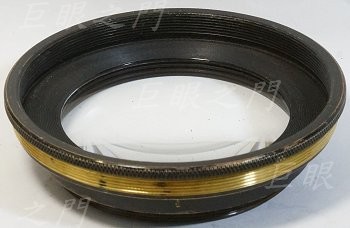

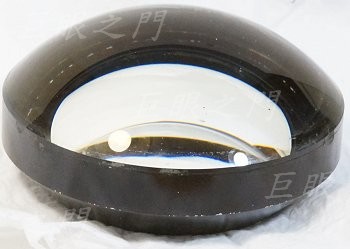

裡面的鏡片,好大,好突出。

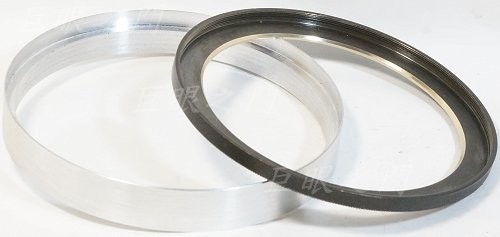

把原來的鎖環內徑車大,外面黏上一個鋁環。鋁環的作用是要裝光圈用。

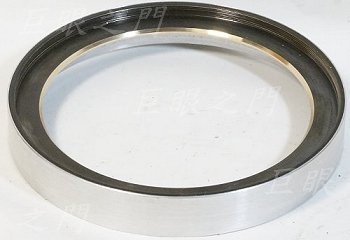

把兩個零件黏起來。

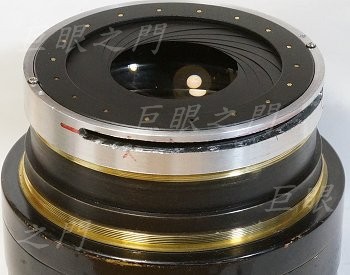

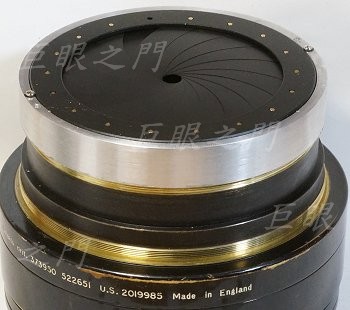

把鋁環轉上去,光圈組件也裝上,旁邊用螺絲頂住。開槽處要裝光圈連桿。
縮到小光圈。

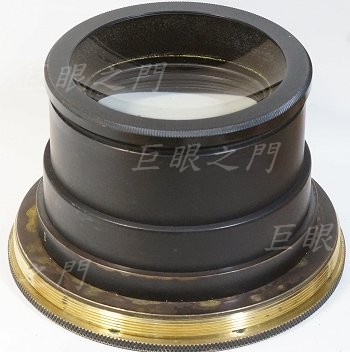

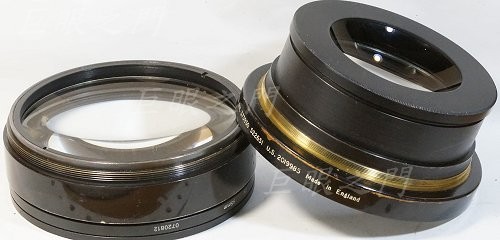

這是後鏡組,結構與前鏡組類似。

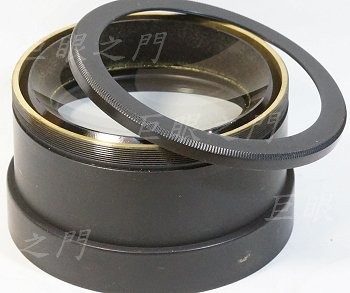

也要把螺紋處車短,車短一點點就好。鎖環內緣也要稍微車掉一些。

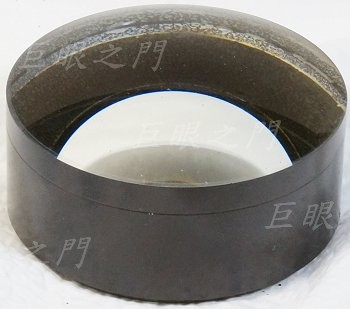

後鏡組鏡片。
後鏡組的後段。

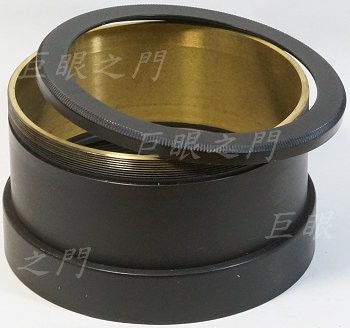

後鏡組鏡座車修好了。

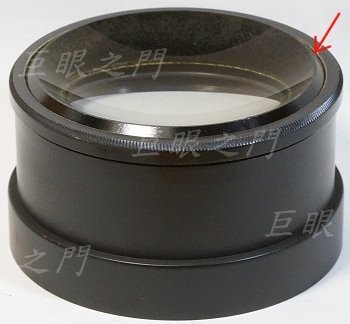

鎖回去,原來的鎖環是頂在玻璃上端,現在是頂在側面,如果太用力怕會損傷玻璃,因此箭頭指示處要墊小塑膠片,圖中還沒墊。改造完成後,光圈組件不會頂到後鏡組。

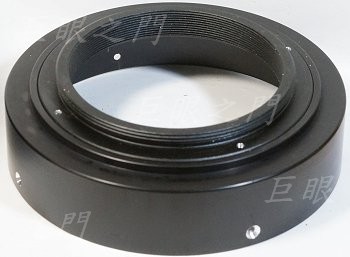

尾巴做了結合環,上端要鎖在原來的鏡組尾巴。
另外一面,尾巴鎖上 M65 螺紋環。
鎖上鏡尾。

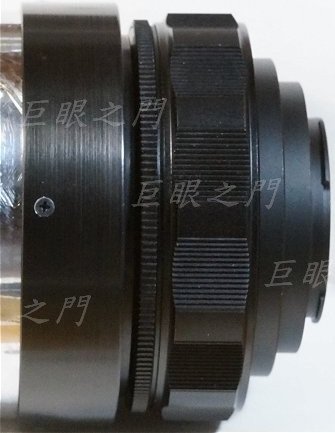

裝上 M65-M65,25-55 mm 對焦筒。尾巴裝上 M65-M42 轉接環,後面接 5 mm 厚度的 M42-NEX 轉接環,這樣可以接在 A7 上拍攝。會過焦一些,但可以使用啦。

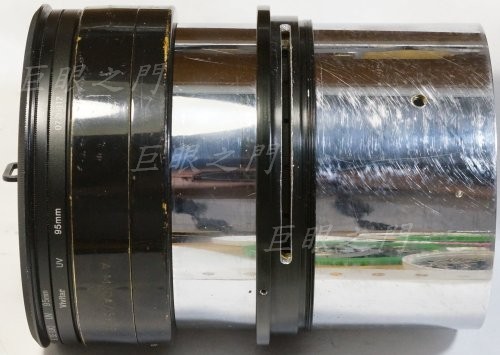

這是裝上 Fuji GFX 的接環,所以改起來是兩用的。鏡身在相對光圈連桿正確的位置開槽。

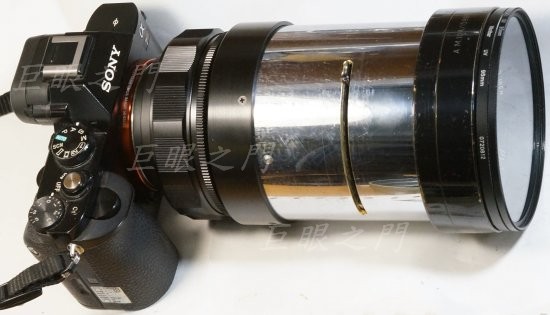

裝上 Sony A7,好大。

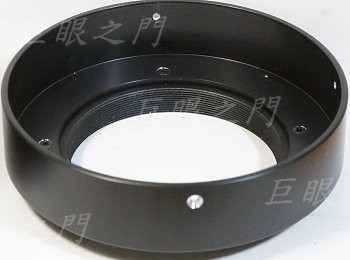

裝上訂做的光圈座子,也要開槽,光圈連桿要由槽中鎖進去。

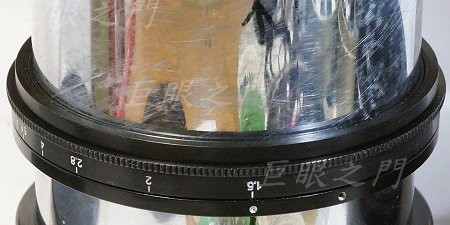

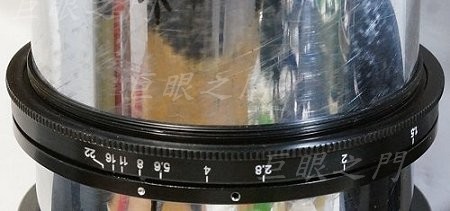

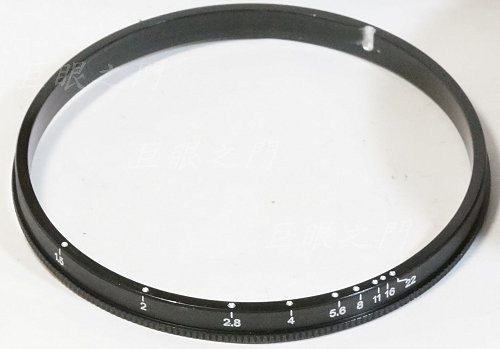

這是訂做的光圈環,字比想像中小了些,應該要再做大些的,將就吧。環上右上角的凹槽是要卡住光圈連桿的突出。
光圈環裝上。
後面螺紋上鎖上鎖環,打上止付螺絲就差不多完工了。

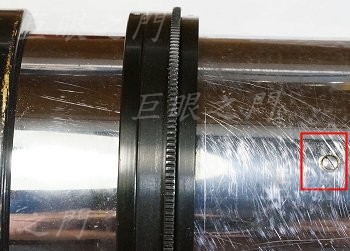

這裡原來有個孔洞,找個大螺絲鎖進去就好了。

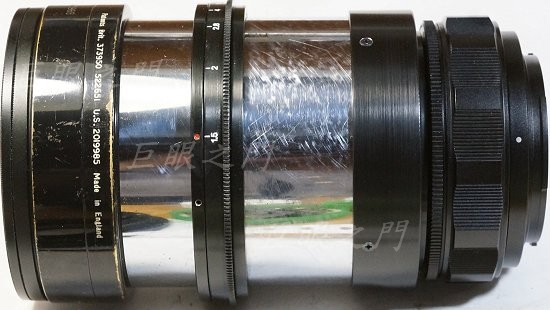

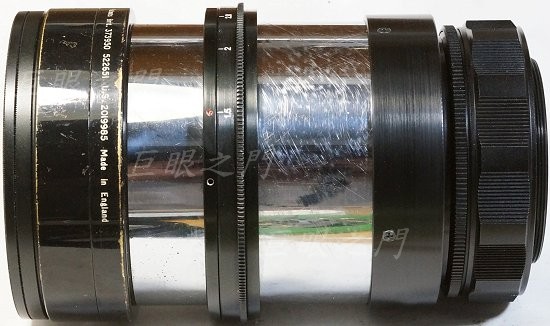

全貌。

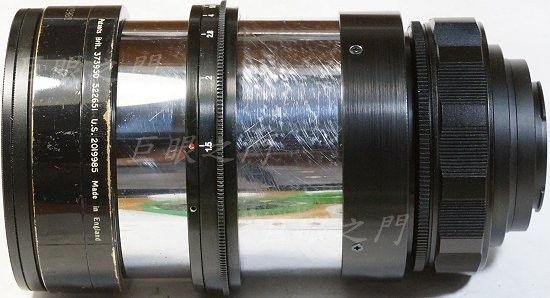

裝 Fuji GFX 接環。
換上 Sony E 接環。
用 Sony A7 測試一下,光圈全開 1.5。畫質有點軟。僅縮圖無銳化。
光圈縮到 2.8。
光圈 5.6。
光圈 11 。
