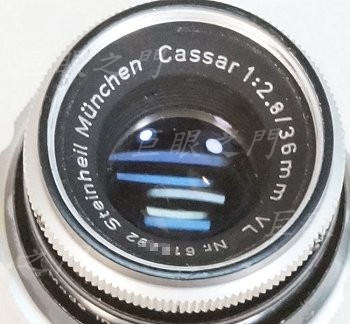

D 接環老電影鏡。

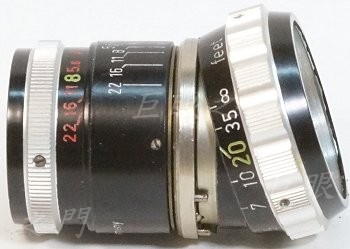

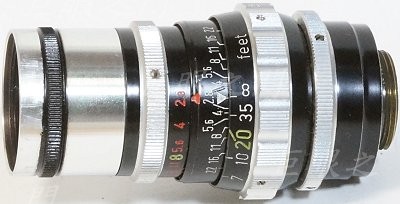

側面,以前改過,這次改法稍有不同,再貼一次。

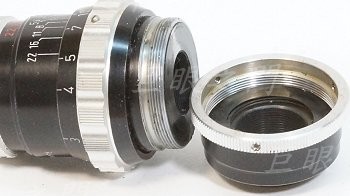

後面止付螺絲鬆開就可將尾巴拆下。
對焦環止付螺絲鬆開後也可以拆下。

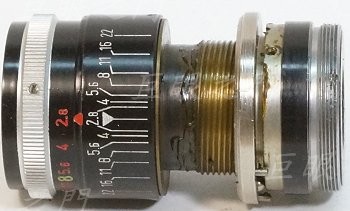

剩下的部份。

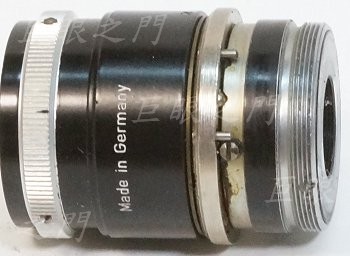

把限制對焦機構轉動的螺絲拆除,可以將整個後也轉下來。
後面有點長,要車掉。
光圈環與景深環上的止付螺絲鬆開都可以由前方拆除。

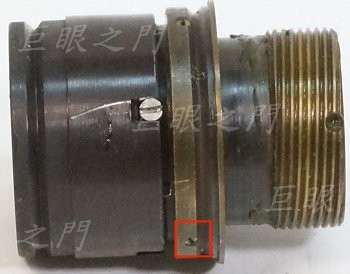

上下的部份,紅框中的止付螺絲鬆開後,可以將後段也拆除。

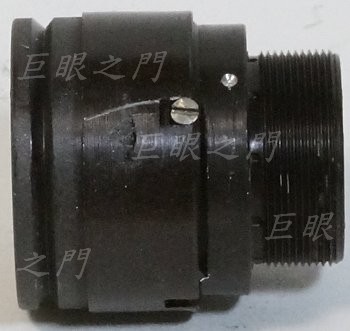

剩下的鏡心。

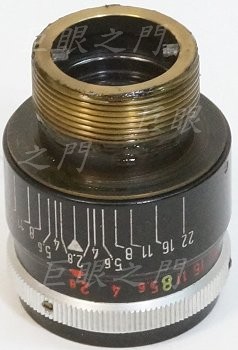

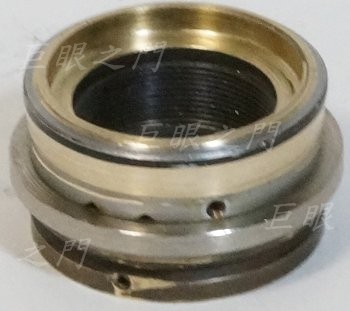

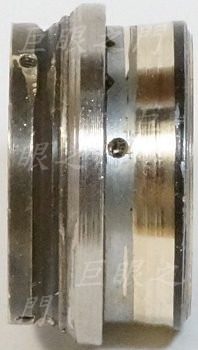

把後面拆除的部份都裝回去,有些會鬆的,把油洗掉用 AB 膠黏起來,車成如圖中的形狀,後面要鎖上 LM 的接環。
另一個角度。

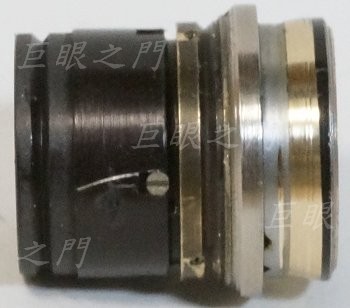

鎖回鏡心。

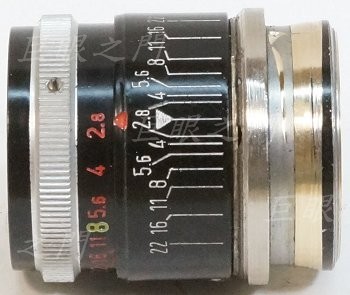

前面的景深環與光圈環鎖回去。

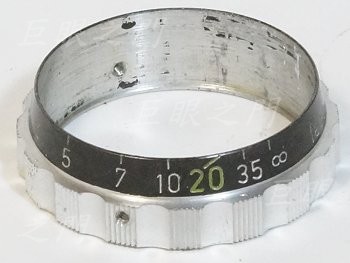

鏡主認為原來的對焦環好看,希望保留,於是把下方車的剩下一點點,這樣還可以用原來的止付螺絲鎖回去。

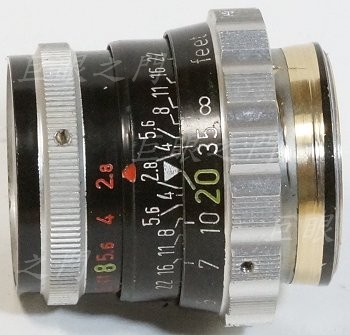

對焦環鎖回,就對在綠色 20 feet 的位置好了。

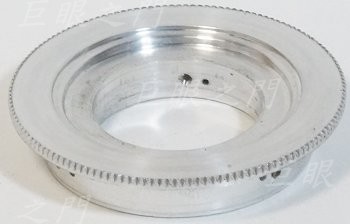

車了個鋁環,要鎖在後面的尾巴上,中間要挖一下,要車修的可以對到無限遠為止。

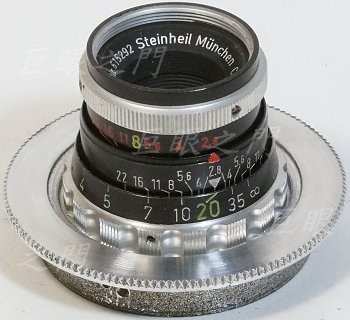

裝上鋁環。鋁環的邊緣壓花紋增加摩擦力,這樣比較好拆裝鏡頭。
這是由側面鎖止付螺絲。

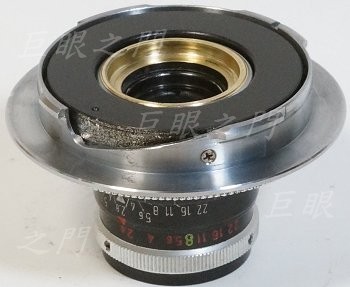

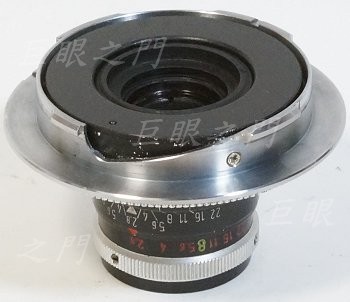

鎖上 LM 接環。
都塗黑。

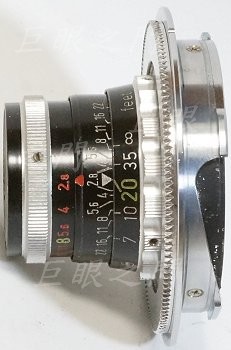

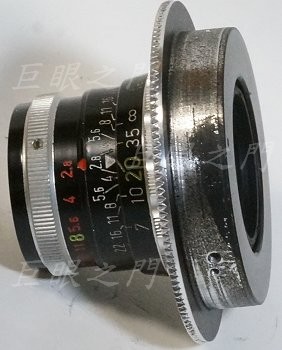

側面。

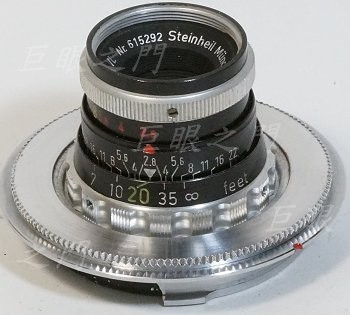

正面。這樣改其實都是本身沒有對焦系統,後面要用神力環去接其他無反機身。
