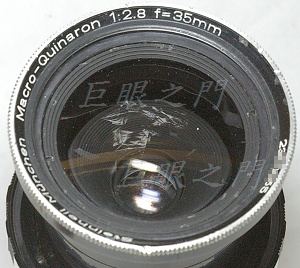

這隻是該廠牌一系列微距鏡之一，但這隻品像不是很好，拿到時發現光圈環卡死。
由鏡頭邊緣看過去，有許多打到的痕跡，研判應該是撞擊導致邊緣有些變形，因此卡住。

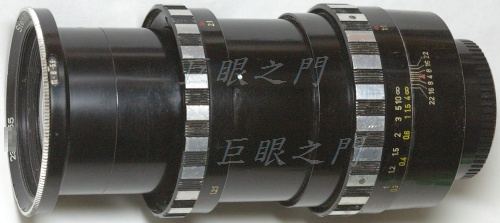

還好對焦系統沒有大問題，對焦時可以伸得很長，右方的一段必須轉到最近處，左邊的第二段對焦系統才能繼續向前轉出。
光學結構，只找到這個資料，看起來應該與一般的 35 mm 設計是一樣的。

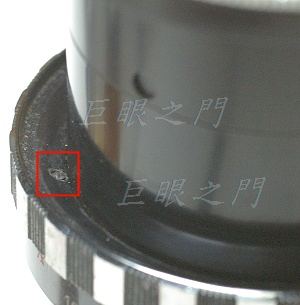

第二段的對焦環上這裡的螺絲取下，就可以看到裡面的機構，但是修理光圈環好像沒什麼幫助。

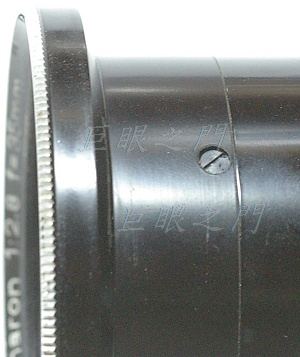

修光圈環要由這裡下手，這裡有個螺絲，是將外環與裡面的光圈機構連動的，要取下。
取下前不能用暴力，怕把螺絲搞壞，取下後用暴力稍微轉了一下，還可以動，表示還有救。

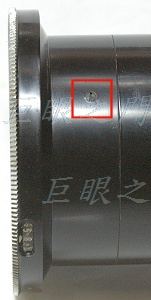

用暴力將光圈環轉動，這裡有個洞，由洞中可以拆卸裡面的螺絲，共有六隻，還真多。
就是這個螺絲。
六隻螺絲都取下，裡面的光圈連動環以及前面的組件皆可取出，不過取出前要把前鏡組先取下，前鏡組由卡環鎖住。

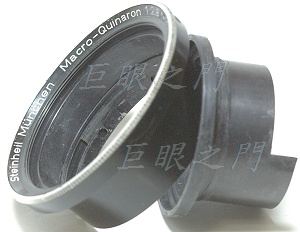

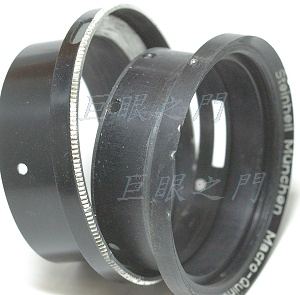

前面的光圈環以及銘環可以分開，將兩個環邊緣變形的部份修磨一下，把油漬洗掉就可以轉動了。
這是裡面的狀況，裡面的光圈機構由一圈彈簧卡著，因為裡面並沒有進油，所以暫時沒去管它。
此鏡的光圈環雖然修好了，但是光圈的運作有時還是會有些問題。也不知道是時間久了磨損，還是油漬的問題，反正找不到問題點。

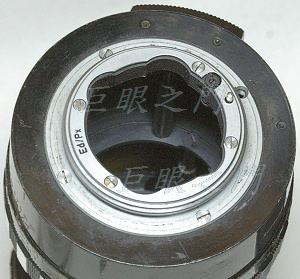

這是尾巴，原來是 M42 接環，把靠外側的四隻螺絲取下就可以將接環取下。

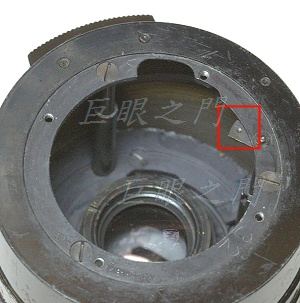

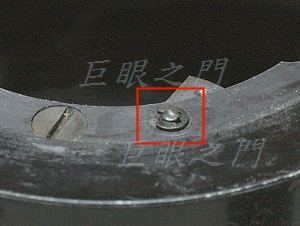

要注意，取下時不能用暴力，紅框中的叉狀物要卡在下面一張圖的突出物上。
就是這個突出物，要卡在裡面的一個小凸起上面，外面拍不到。這個就是 M42 的縮光圈頂針連動機構。
這是光圈連動桿的軸心，拆出來清理似乎也沒什麼用，只好將就用吧。
D.T. Tang 製作
