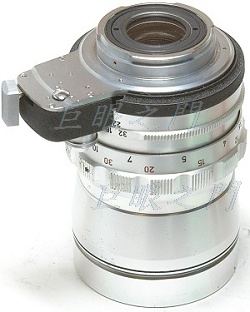

這隻鏡以前改過,但是那隻有些故障,改的過程有些混亂,而且這隻改的接環不一樣,所以再寫一次。

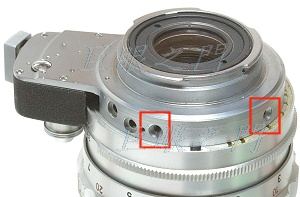

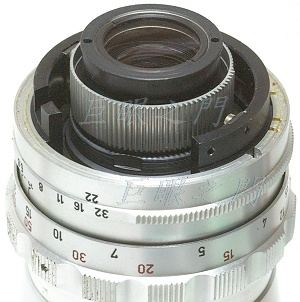

尾巴,黑色的外圈上有螺絲,要拆掉。
紅框中的螺絲也要拆掉。

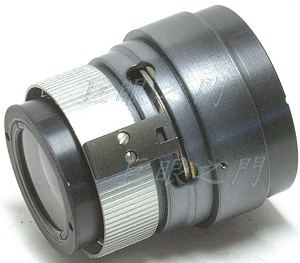

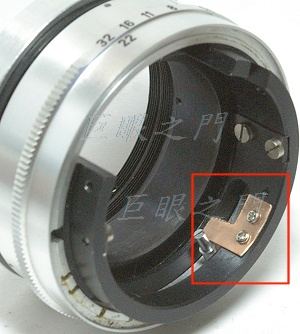

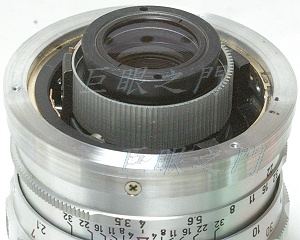

剩下的部份,光圈原來是用鏡身上凸出機構裡面的一些齒輪來帶動的,所以有個帶齒的環。

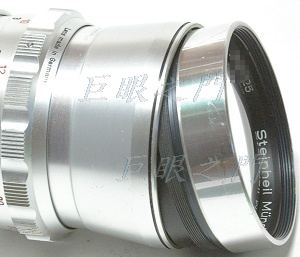

鏡心要拆出來改些東西,要先由前組轉開,用暴力轉。

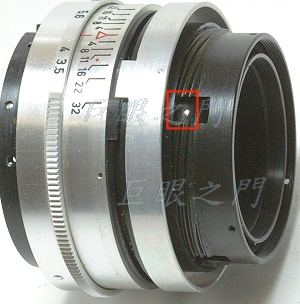

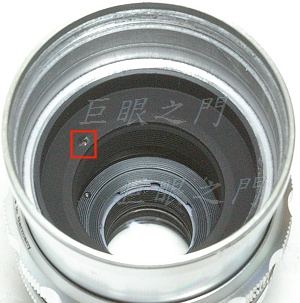

裡面有個小螺絲,要轉出來才能將鏡心拆出。

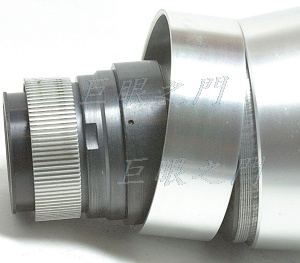

中段拆下了。

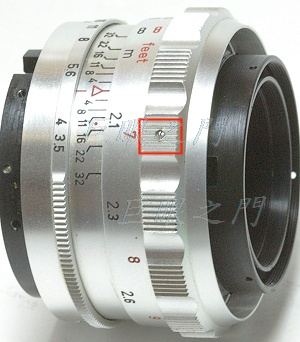

對焦環上的螺絲要拆掉。

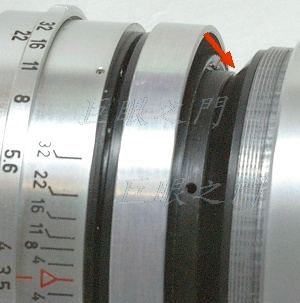

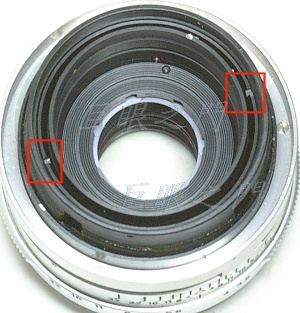

縫隙裡面紅框中是卡環的卡槽,要把卡環拆出來。
轉到最近對焦處,這裡的螺絲要鬆開。
鏡心取出。

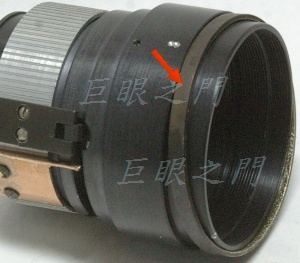

中段其實這一節也可以轉下來,因為改 Nikon 要把鏡心後移,所以這一節會頂到對焦環裡面,要將這一節稍微車短一些。

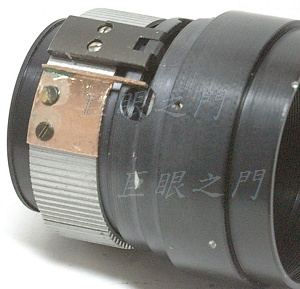

因為原來有齒輪以及彈簧來帶動光圈機構上的齒輪環,現在那些都拆掉了,所以要做個這樣的銅零件來夾住光圈環上的桿子,以前改是用彈簧來拉,但是那樣有些麻煩,還要找很細的彈簧,還是用這樣的方法就可以了,因為裡面並不沒有什麼受力。
尾巴拆掉之後,光圈環可以轉到超過 3.5 ,於是做了這個零件來擋一下。

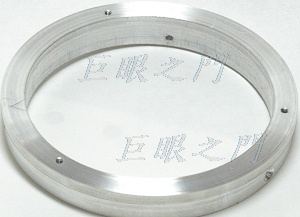

本來這個環是墊在鏡心與鏡身接觸的地方,是調整無限遠的墊環,因為改 Nikon 要將鏡心後移,所以乾脆不用了,但是鏡心後移以後,前面的卡環會頂不住鏡心,於是這個墊環要把內緣磨一下裝到前面來,這樣就可以鎖的住了。
不過還有個問題,如果完全不用墊環,中間這一節鎖上時會頂住鏡座的邊緣,但是只有頂一點點,大約 0.1 mm 左右吧,但是這會造成前後鏡組的相對距離改變,雖然很少,但是可以解決的話還是不要變動距離比較好。

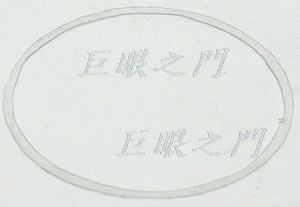

因為很薄的墊環不太好做,於是用 0.2 mm 的塑膠片剪了一個環當作墊環,中段鎖上就不會頂住鏡身,這樣前後鏡組的距離就不會改變。

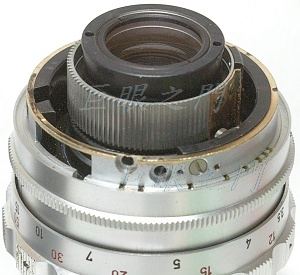

尾巴把護環的部份用銑刀銑掉,剩下這樣再鎖回去,這個環是要頂住光圈環用的。
做了接合環。

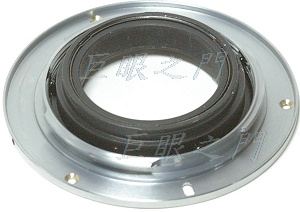

轉接環加上原來車下來的護環。

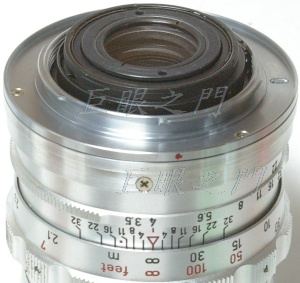

把接合環鎖上,接合環要車到剛好無限遠可以合焦。
鎖上接環,完工。

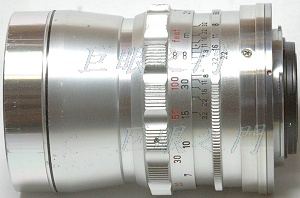

側面,尾巴很凸出,在全幅上會打鏡,但是只打一點點,不過要磨很勉強,因為鏡片外框很薄,磨了怕強度不夠。APS 尺寸的話應該沒有問題。
