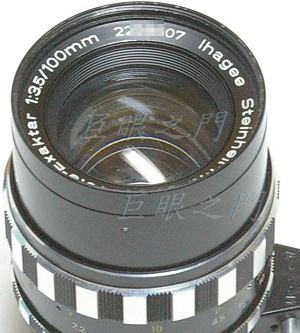

這又是隻有快門按鈕凸起的鏡頭,鏡主要改為 M42 接環。
側面的外觀。

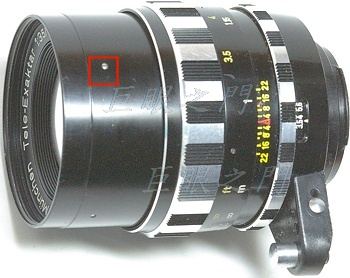

紅框中的螺絲是拆除濾鏡環的。
光學結構三群四片。

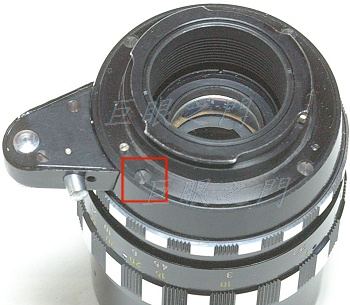

這是鏡尾接環螺絲。

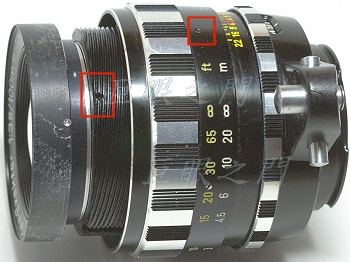

濾鏡環拆下後,複螺紋上有個小的沈頭螺絲,這是拆鏡組的,因為鏡片裡面有點入塵,所以想拆開清理。
對焦環上的螺絲是無限遠調整螺絲。

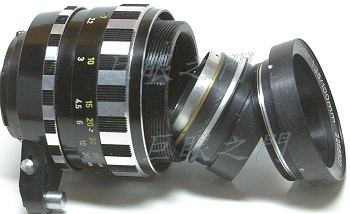

前面拆開,可以清理鏡組。

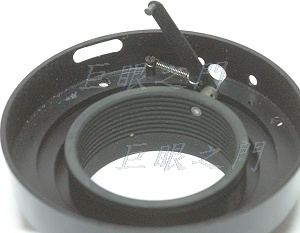

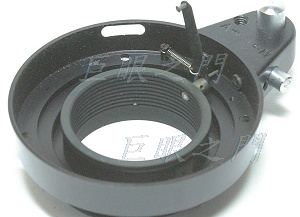

尾巴的內側。
把凸起部份拆除了,這個桿子也沒有用,要剪掉。

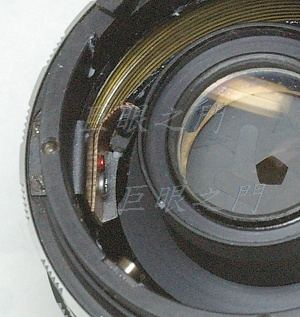

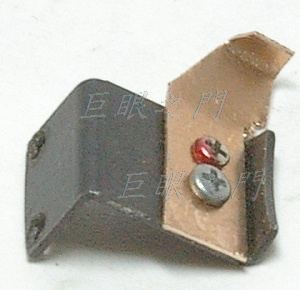

把原來頂住光圈機構的金屬片上鎖上一片薄銅片,將裡面的光圈機構卡住,光圈才會隨著光圈環調整。
就是這樣卡住裡面的光圈連動桿。

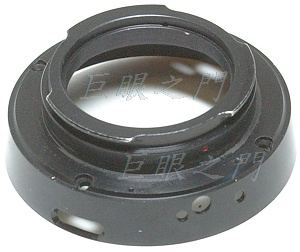

尾巴原來的外觀。

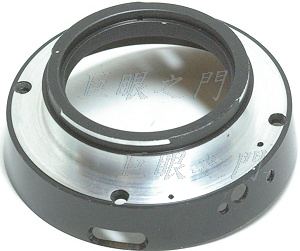

先把無限遠的位置調整到極限,尾巴可以不用車開,大概還留下了 0.3 mm 的厚度。

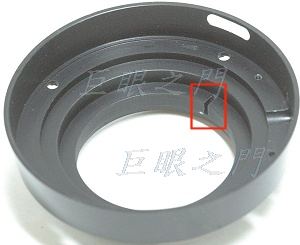

裡面這個小缺口是配合後面護環的,護環還要裝回去。

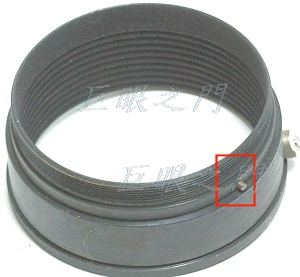

這是原來的護環,小凸起就是配合上圖中的小缺口。

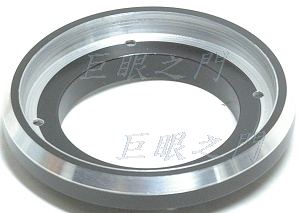

用訂做的 M42 接環,車修一下,車到可以對焦到無限遠為止,可以車過頭一些,因為有調整機構。螺絲還是用原來的接環螺絲就好。

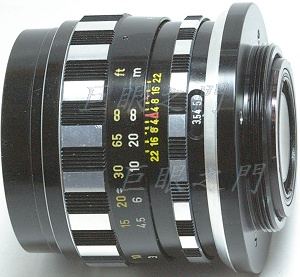

裝上接環,完工,接環稍微車的有些斜度是因為凸起處稍微會頂到調整光圈的手指,覺得車掉一些手感會好些。
D.T. Tang 製作
