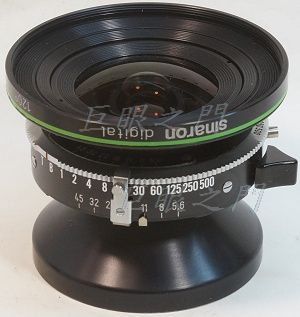

這隻鏡原來是 4×5 大相機用的鏡頭,原來也不是裝在這個快門上,原來的鏡座在 這裡 ,原來都是電子控制的,這個鏡頭用不到,所以零件拆來給別的鏡頭改造用掉了。
鏡主本來要改給 6×9 的機背用,但是一直沒找到適合的機身,結果寄來寄去好幾次,提供的機身根本都無法用,因為這隻鏡的後緣距離感光面大概就只有 2 公分。
原來的座子不能用,因此鏡主找了一個其他鏡頭的快門裝上,這種鏡頭的快門都是標準的,有 0 號、1 號等等的,都是標準尺寸,所以不會有鏡間距離改變的問題。 不過原來的快門標示是 5.6 開始,而且裡面的開口很大,實際上大約在 8-11 之間才是剛好最大光圈 4.5,這個問題也很難改造,恐怕只能貼個貼紙。

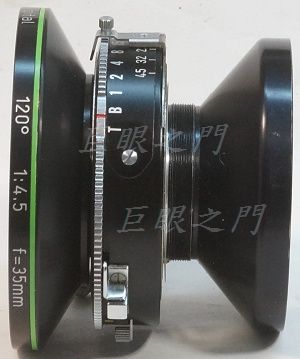

這是側面。
光學結構 6 群 8 片,但是沒找到細部資料。

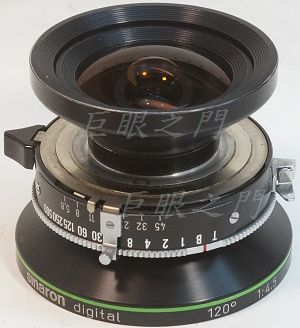

後面的鏡組。

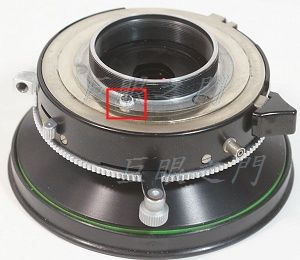

鏡頭要鎖在一個對焦筒中,但是原來這裡的定位螺絲不見了,要重新鎖一個,不然鎖到對焦筒後會亂轉。
這是一個超大的針對這類鏡頭設計的對焦筒,原來是適用於 47 mm 焦距的,不過尺寸適用,但距離表尺標示當然就不合了,可能也要改用貼紙重新貼過才行。

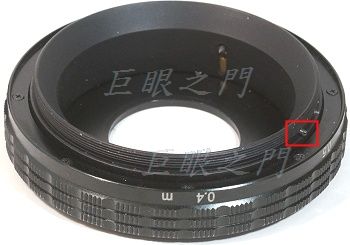

紅框中是配合鏡頭上的定位螺絲位置,挖了小小的缺口。
這裡要鎖在鏡板上,也要有定位的凸起,在側面打了螺絲孔鎖了一個小固定螺絲。

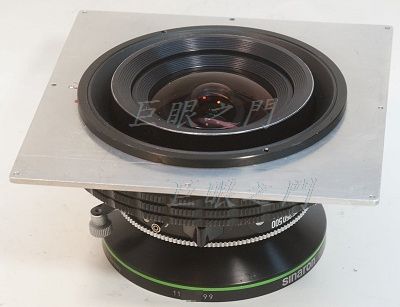

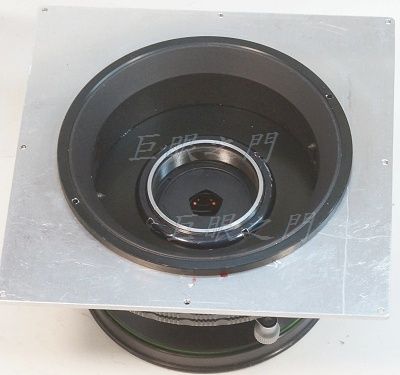

根據後面的機身裁切了一塊鋁板,把對焦筒以及鏡頭鎖上,這是內面。
裝上後鏡組。
另外一面。

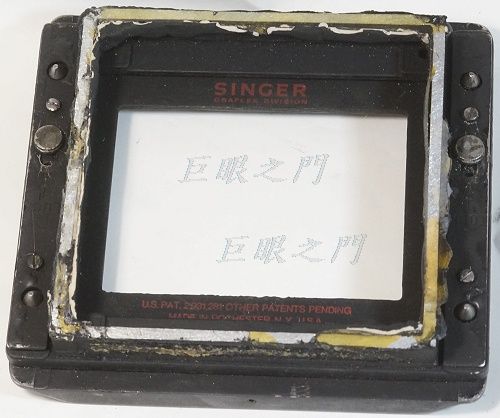

鏡主提供的機身,其實只是一個框子。
這是背後,可以卡上 120 用的機背。

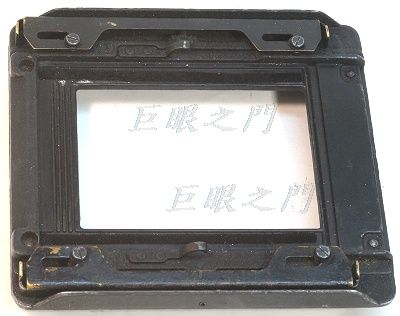

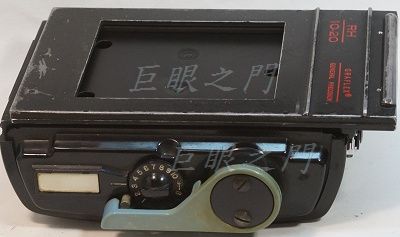

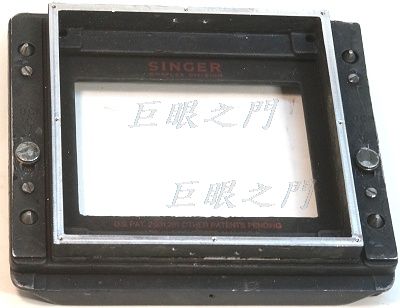

這是機背。
前面用銑床銑到適合的厚度。

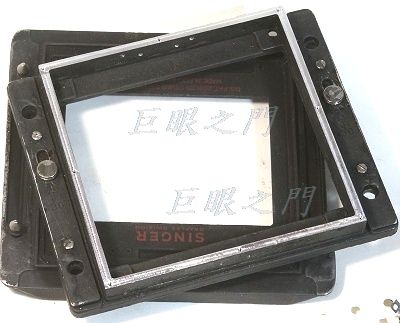

這個零件其實是兩部份,兩邊側面的按鈕可以推動將兩者分離。

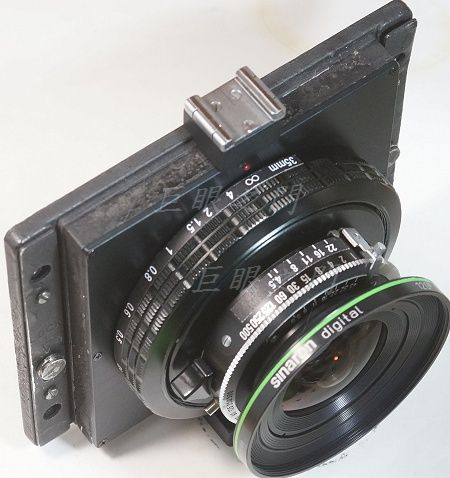

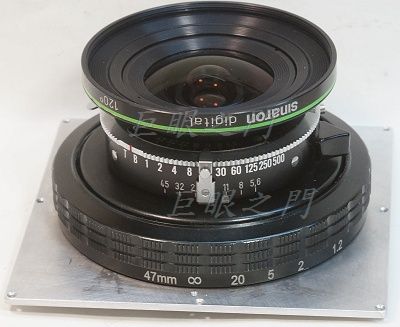

鏡頭裝上。

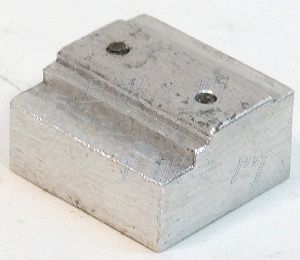

這是閃燈座子用的零件。

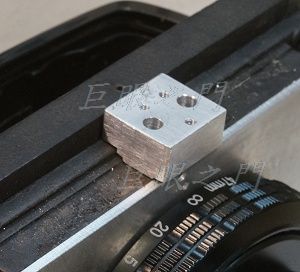

先鎖在頂上。

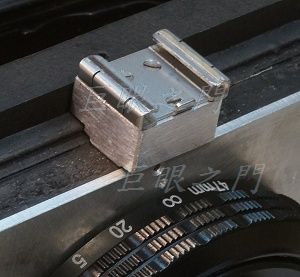

鎖上閃燈座。

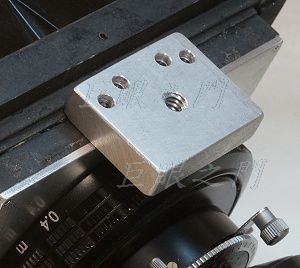

底下鎖上腳架座。

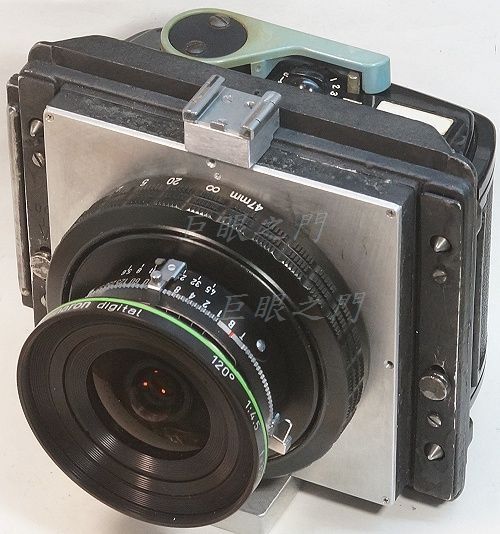

完成圖。
鋁的零件還要送去做陽極。

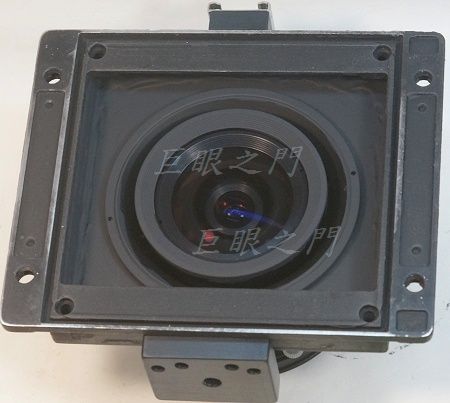

做陽極回來了,裝起來,內側塗上消光漆,縫隙補上防水橡膠。
其實本體就只有這樣,很薄。
距離表尺以及光圈值也已經重新用貼紙貼過了。

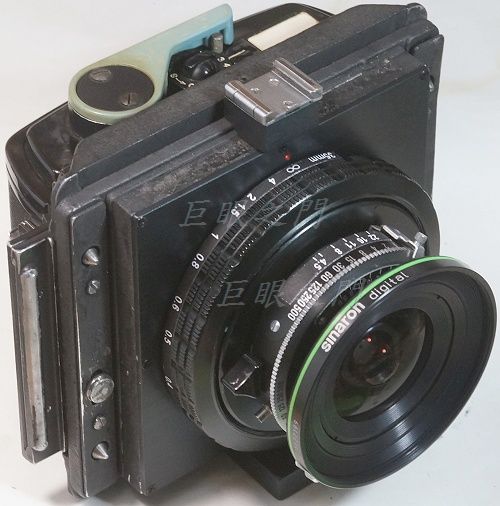

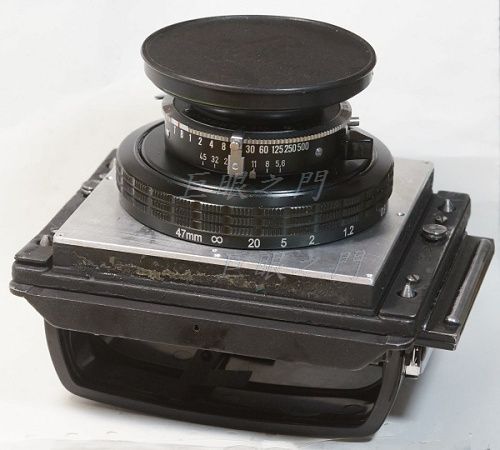

整個裝起來的完成圖。
D.T. Tang 製作 |
