這隻老鏡要改 M42 接環。

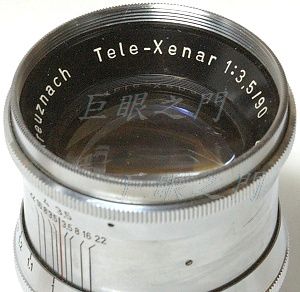

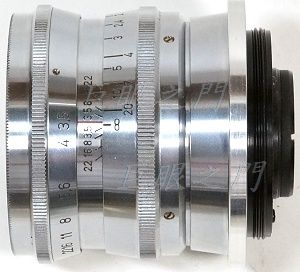

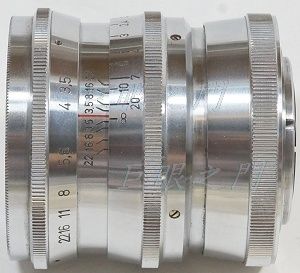

側面的外觀。

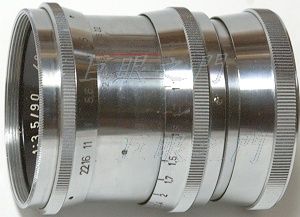

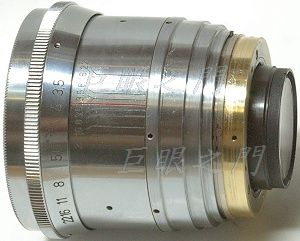

側面的外觀，對焦在近處時。
光學結構四群四片，類似 sonnar 結構。

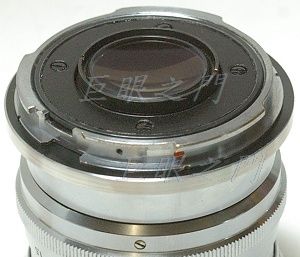

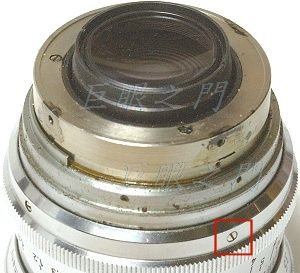

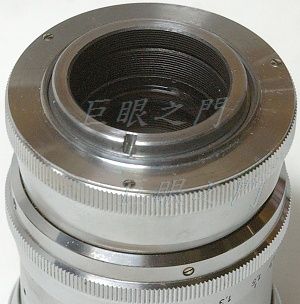

尾巴，很詭異，沒見過，有網友說是 Akarette 35mm viewfinder 相機用的，法蘭距不太清楚。
外環可以轉，有螺紋鎖在機身。圖中可以看到尾環上有三隻螺絲，改鏡的話應該是由此拆起。
尾巴上三隻螺絲拆掉後可以把尾環取下，裡面的座子側面也有四隻螺絲，也要拆掉。
尾巴取下。紅框中的螺絲是固定對焦環的，拆下後對焦環可以由鏡尾方向取下。

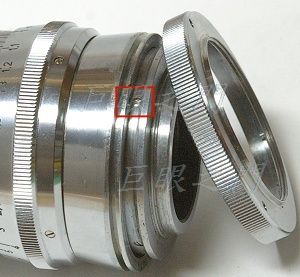

這裡有隻小螺絲，是限制對焦環轉動範圍的。

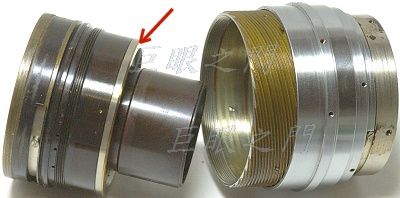

最前方的鏡組可以轉下來，然後可以把光圈環向鏡頭前方抽出。

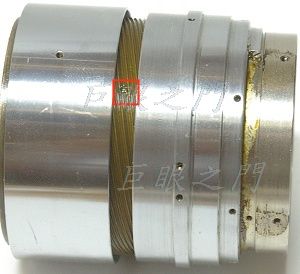

把對焦環轉到最近對焦處，紅框中可以看到有個非常小的止付螺絲，固定了鏡心，所以此鏡的鏡心千萬不要用暴力，要先把小螺絲轉鬆才能將鏡心拆出來。
鏡心拆出，此鏡沒有無限遠調整裝置，箭頭處是墊環，用來調整無限遠的位置。

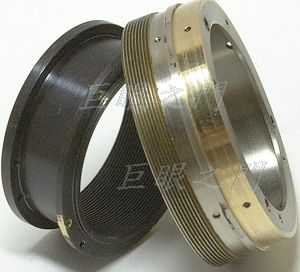

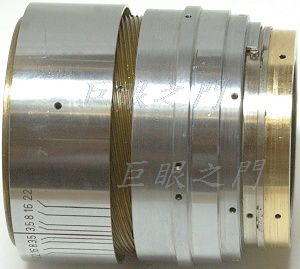

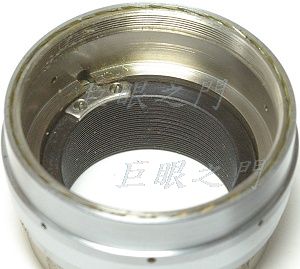

這是鏡身內部，弧狀的金屬片是對焦定位器。
比對了一下，此鏡即使把墊環取下也無法對焦到無限遠，而且墊環還不能全部不要，還要墊大約 0.2 mm 才行，否則會頂到一些機構，因此，墊環的位置要墊一片大約 0.3 mm 的塑膠片或是鋁片。
把對焦環轉到頂住下方螺絲處就是無限遠，然後車尾巴的外徑，稍微車小一點，可以塞進我訂做的 M42 接環，車一點量一下，車到鏡心裝進去剛好無限遠的位置。

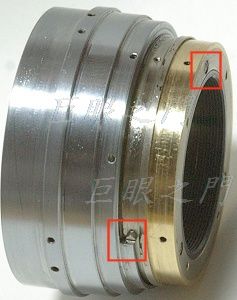

上方的紅框中有小螺絲，那是固定尾巴的外環與內部對焦定位器座子用的。

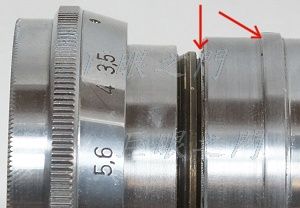

上圖中描述會頂到，主要是頂這兩處，景深環右邊會頂到右方箭頭指示的凸出處，而左方箭頭處指出的縫隙處會頂到景深環的另外一處凸出。
下方箭頭處要車掉約 0.5~0.8 mm 左右，視實際狀況。上方箭頭處要稍微車薄，車的位置不要弄錯方向，要車原來向著鏡尾的一側，車掉大約 0.2~0.3 mm 左右，要車到這個凸出夾在前一張圖中左方箭頭的縫隙處不會夾緊為止，不會夾緊就不會頂到右方的鏡座。
這樣改的話，可以再爭取多一些的法蘭距，墊鏡心當然也可以，不過做墊環比較麻煩。
限制無限遠的螺絲拆下可以把尾巴整個轉出來。把尾環上三隻小螺絲拆開，可以將裡面的定位器座子取下。
尾巴的接環裝上了，但是怎麼固定呢，原來是想接環由尾巴上還凸出約 2 mm，可以在接環內側黏一片 2 mm 的鋁片，然後鎖在尾巴上，但是有個問題，可以塗膠的厚度只有 2 mm，萬一碰撞可能會脫開，鏡頭可能就會與接環分家，掉到地上就糟了。於是想了個辦法，請看左圖中，灰色的是原來的鏡身，綠色的是 M42 接環，黃色的是 2 mm 的鋁板，把接環尾巴的內徑稍微車大一點，鋁片就可以卡在接環中，即使黃色與綠色部份之間的膠鬆脫，接環也絕對不會掉出來。
把接環放在鏡身上，可以看到接環尾巴內緣已經稍微車大一些。
把鋁板放上去，裝起來大致這樣。

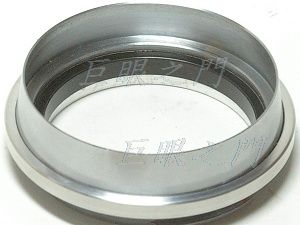

但是這樣接環還太大了，與整個鏡頭不配，外徑要車小。而原來在鏡尾還有個外環，如果只把接環裝上，尾巴還有些機構會外露，所以原來的外環要車短一些黏在接環上，當然接環也要車修一下，兩者才能配合。
黏好了。

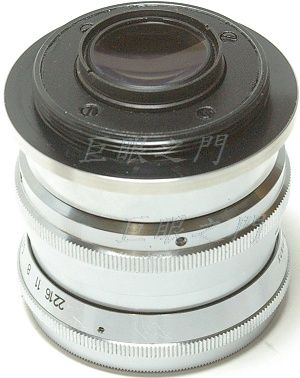

零件都作好，經過測試沒問題了，先把裡面的對焦定位器裝好，然後把鏡心裝回，記得有三隻小止付螺絲要由複螺紋中的小孔鎖進去頂住鏡心。鎖的時候要先把景深表尺環套好再鎖，不然會裝不進去。
前面的光圈環裝上，前鏡組轉上去轉緊。光圈數值環上有三隻小止付螺絲，是調整光圈數值角度的，如果跑掉了，最後再來調整。景深表尺環也一樣，中心線等下再來調整。
把對焦環裝起來，然後要調整景深環的角度，使中心線對正無限遠標記，這個有點不好調，要先把景深環放上去，裝好對焦環再調景深環，先作好記號，再調整對焦到近處固定螺絲才會露出來，最後再調整光圈環的角度。

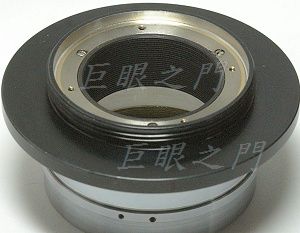

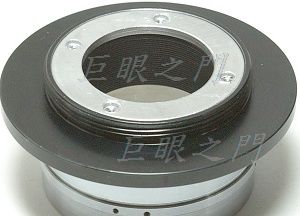

把對焦環裝好，對到無限遠，接環先放上，要注意 M42 接環必須放在適當的角度，尾巴的鋁板噴黑，再黏起來，把螺絲鎖上，這樣膠硬化之後的尺寸才會剛好。黏的時候膠只能塗在鋁板上，這樣放上去時多餘的膠才會被擠到外面，不會把接環與內部的零件黏起來，萬一黏起來以後就拆不開，維修的話就會很困擾，所以改鏡簡單，但是要考慮其他的問題就要想多一些。
此外這個尾巴上鎖鋁板的螺絲還不能用皿頭螺絲，因為皿頭螺絲鎖起來時鋁板會沒有左右移動的餘裕度，萬一不夠準確就會造成尾巴因應力而稍微變形，這種變形眼睛看不出來，但是因為尾巴很薄了，所以應力會造成對焦環轉動時阻力變大，手感就差了，一開始就是這樣，用皿頭螺絲轉起來有點緊，改用平頭螺絲就好了。
接環外緣車小時要注意，儘量不要車的太小，否則在 Pentax 或是 Contax 的機身上，會不夠緊，圖中與 pentax 原廠的轉接環比，邊緣大約要多出來 1.5 mm 左右。

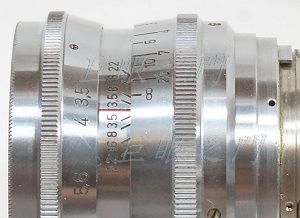

把對焦環的角度固定後，轉到無限遠，將景深環上的中線調整好，固定，圖中看不到固定景深環的止付螺絲，要把對焦環轉出來才看得到。中線定好角度，再把光圈環上的止付螺絲鬆開調整光圈數值的位置，調好了就完工。
這個鏡在 Canon 5D 上面一定會打鏡，但是磨了反光鏡的話就不知道了，因為磨多少也不一定，等會打鏡再來處理吧。
D.T. Tang 製作
