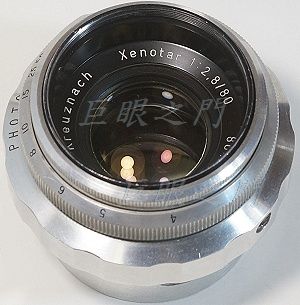

這個鏡頭據說原來是用在美國飛彈測試的攝影機上。

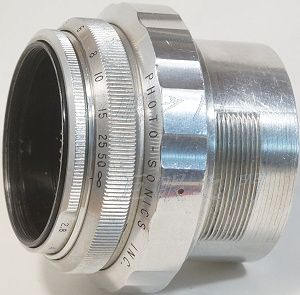

側面。
光學結構 4 群 5 片。

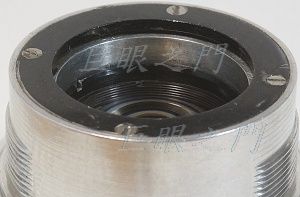

尾巴,無限遠的狀態。

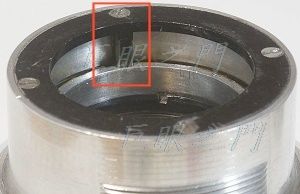

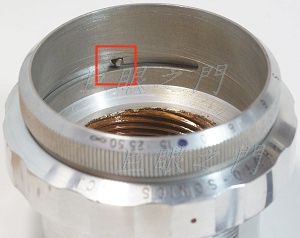

對到近處的狀態,紅框中的是對焦定位器,所以尾巴不能改造。

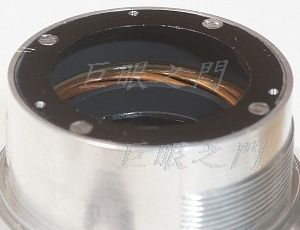

內側也有許多位置最後要塗消光漆。

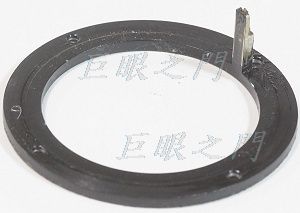

拆下來的定位器以及尾環。
尾巴的定位器拆除後,就可以把鏡心轉出來。
鏡身側面有個大螺絲,這是內部的狀態,螺絲頭在一個槽中移動,這是限制對焦環轉動角度的機構,如果把槽磨的更長,就可以對焦到更近。

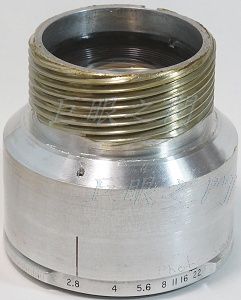

這是轉出來的鏡心,這個部份不需要更動。

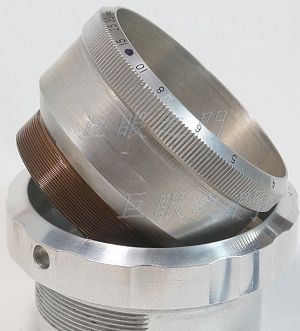

把鏡身側面的大螺絲拆下,對焦環就可以轉出來。

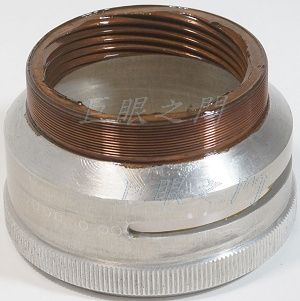

這是對焦環,與複螺紋外環是一體的,看起來好像是把銅的零件鑄在鋁件內,很奇怪的結構。

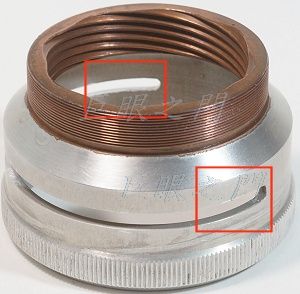

把槽磨的更長,對照一下槽的兩端,已經將近 2/3 圈了,不能再長,磨的更長會使得尾巴的定位器脫開。
改造後大約可以對到 0.7 m。

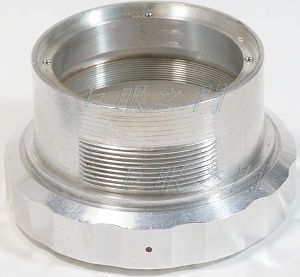

這是鏡身,尾巴上要鑽孔攻螺絲孔,要把 M42 接環鎖在後面。
都改造完成,裝回去,該塗黑的部位塗上消光漆。

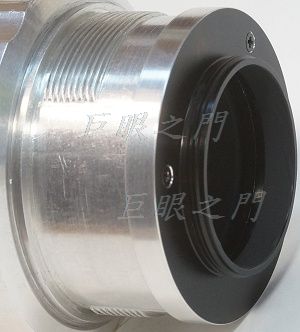

鎖上尾巴接環。

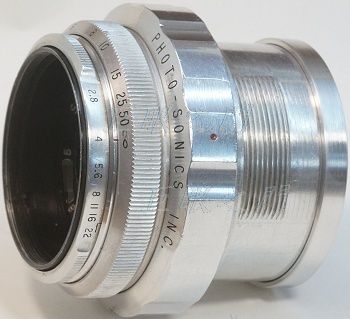

全貌,完工。
D.T. Tang 製作 |
