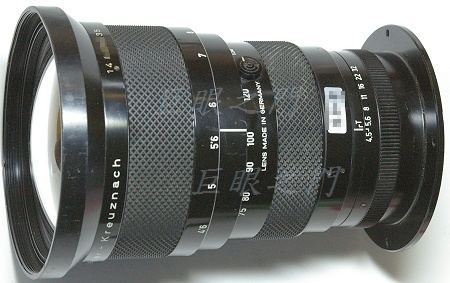

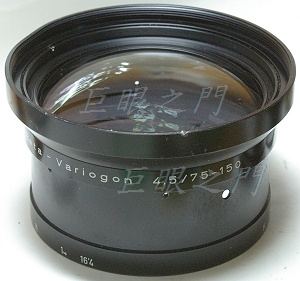

這是隻少見的銘鏡，西德製造的中型像機用變焦鏡，但這隻是沒有 Macro 的版本。非常大的鏡頭，又大又重，前面的濾鏡環外徑是 112 mm。
有些人是把這隻鏡改給哈蘇用，但是這隻原來是裝在什麼機器上面，我倒是不清楚，據鏡主說好像是製版用的。

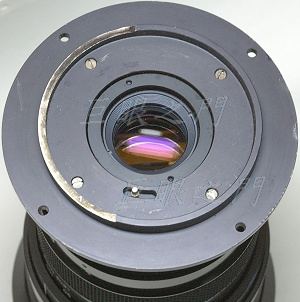

尾巴。鏡主要改為 M42 接環，看起來應該是可以的。

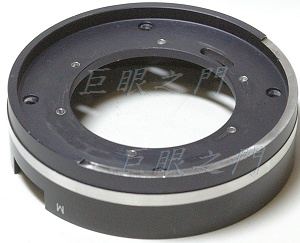

尾環上的四隻螺絲拆下就可以取下。圖中，原來外面的凸緣已經車掉了，那個凸緣使鏡頭拿起來很不順手。
這是光學結構，十三群十五片，前面四片為對焦組，後面四片是固定的後鏡組，中間是變焦組。
其實這個結構與手上的不完全一樣，後面會說明。

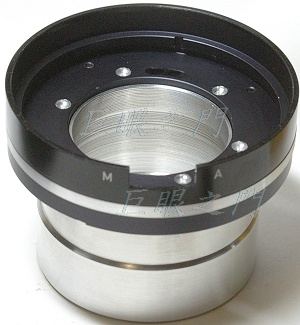

外面鎖個延長的環就好。這個延伸環做的時候要考慮把他裝回鏡身時不能擋住原來的螺絲孔，所以要避過螺絲孔。

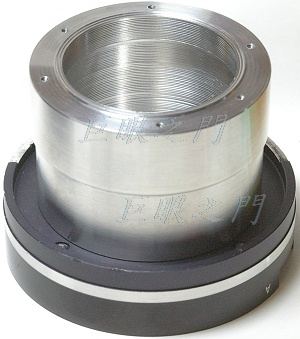

像這樣由內部向外鎖，用了六隻 2.0 mm 的螺絲。其實原廠只用了四隻，不過原廠的螺絲也許質料比較好，此鏡很重，還是多用兩隻。

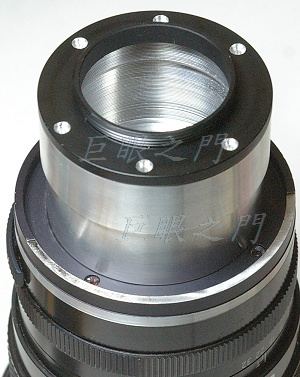

後面鎖上 M42 接環就好了，不過這個延伸環倒是要花很多時間來車。
圖中的延伸管還沒塗黑，主要是改完後發現焦點竟然嚴重過焦，怎會這樣呢？難道量錯了，又研究一下，竟然又好了，發現原來此鏡不只是前鏡組有點搖晃，裡面的鏡組可能已經鬆動了，所以鏡片會前後移位，因而造成焦點面的位置嚴重變化，這樣的鏡頭是不能用的，
因為手上沒有維修這麼大鏡頭的工具，只好請老魚幫忙處理。
處理之後前面的鏡組是不會晃動了，但是裡面的鏡片會前後移動的問題，好像沒有辦法解決，應該是鏡頭老了有點磨損吧。

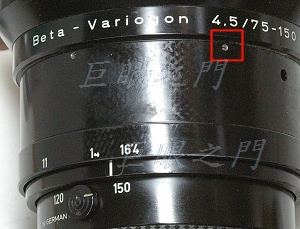

只好自己來研究，這裡對焦環花紋橡皮裡面有一圈小螺絲，另外在鏡頭號碼附近也有一隻，全部鬆開後前鏡組的濾鏡環就可以整個拆下來。
請注意這隻鏡的最遠對焦距離只有 16 英尺多一點，應該不是攝影用的。
這是前面的濾鏡環連著最前面一片鏡片。
這個鏡頭其實與前面說的光學結構並不完全一樣，研究了一下，發現此鏡前面多了一片凸鏡，雖然外觀看起來前凸，但是拆下來看好像是沒有焦距的，不是凸鏡也不是凹鏡，似乎是修正像差用的。

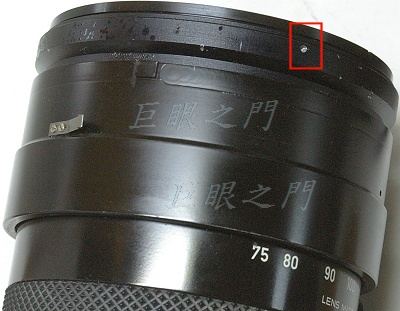

紅框中的小孔是濾鏡環鏡頭號碼旁的小螺絲鎖住的位置，所以裝回時可以用這隻螺絲的位置來定位。最前面的一節可以轉動，是對焦鏡組。
這個鏡前面多了一片，而且只能對在 16 英尺多，鏡主說是製版用的，那就有問題了，這個鏡直接改理論上應該是有問題的，如果拍近處應該是沒問題的，但是如果要拍遠處，似乎應該要把最前方多出來的鏡片取下。但是測試的結果，無論是拍近處，還是把前鏡片取下拍遠處，竟然都不清楚，都是模模糊糊的，也不是沒有焦點，感覺起來有嚴重的像差。
我想可能這隻真的是製版的，而且設計對焦是在近距離，搞不好不只前面加了鏡片，說不定連裡面鏡組的位置也調整過，那樣拍遠處就不行了。那為何近處也不行，我想也許是裡面鏡組根本也鬆了，反正這隻鏡是不能用的。所以萬一哪位影友看到了這個規格的鏡頭的話，前面有很凸的前鏡片，那要買請先三思，搞不好有一樣的問題。如果哪位影友有什麼資訊，也歡迎提供給我，看看有沒有辦法這這隻鏡重生。
D.T. Tang 製作
