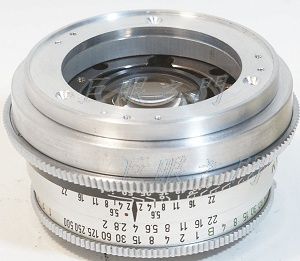

這隻改過,快門的拆法請參考以前的資料。
鏡主希望用在 Sony E 接環以及 Fuji -X 系統上,那就要改為 Leica M 接環,這樣就可以接在一種薄型的對焦筒上,對焦筒有 Fuji-X 接環以及 Sony E 接環的,就可以使用在兩種系統了。

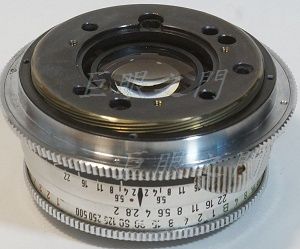

尾巴後面的孔洞中有四隻螺絲,拆開後可以把對焦系統拆下。

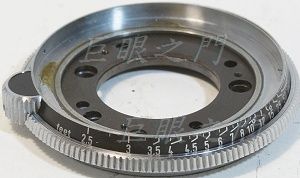

拆下的對焦系統,中間的座子是凹入的。

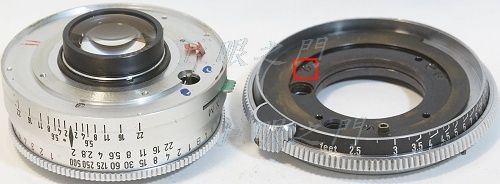

對焦環內紅框中有三隻螺絲,拆開後還可以把對焦環再分解。

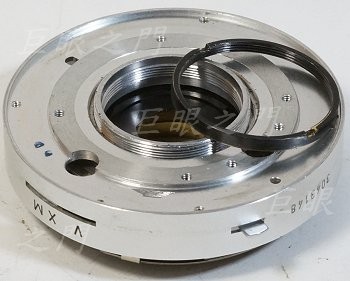

尾巴上有個鎖環,但大部分這隻鏡的鎖環都很緊,這隻可以拆開。

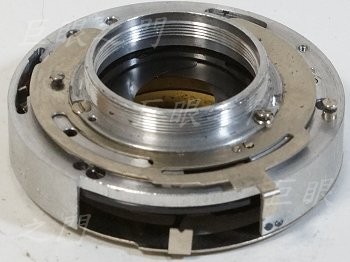

裡面長這樣,上端的金屬環就是光圈連動機構,原來有彈簧拉住,圖中已經取下。

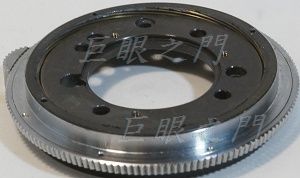

螺絲拆下後,可以把限制對焦環轉動的銅環取下,裡面還有兩層環,此時對焦環已經可以轉下來,轉下來後就可以加工或是鑽螺絲孔等等。

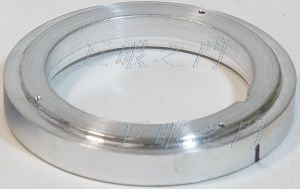

做了個鋁環要接在尾巴上,上面凸出的一面要鎖在原來的對焦系統上。
這個環的尺寸,由前面鎖鏡組的面到後面鎖接環的面大約是 8 mm,加上鏡尾要【包住】接環的長度就要比 8 mm 再長一點點,每隻鏡可能都會有些差異。
後面凹入的位置要鎖 Leica M 的接環,車個凹入的痕跡裝接環時可以對正中心。

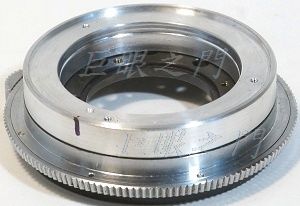

而上圖凸出處剛好可以卡在對焦系統凹入處,這樣就可以對準中心。
鎖上鋁環,外面還要加上一節外環,因為對焦到近處時複螺紋會露出來,所以要加外環,外環不受力,黏合就好。
外環的尺寸大約是 7 mm ,要遮住鏡身露出的部份大約是 4.5 mm,所以重疊黏合處是 2.5 mm,當然這只是大約的尺寸。

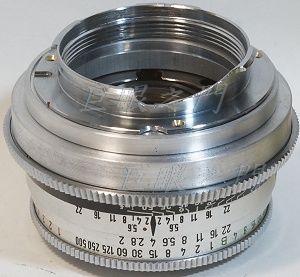

裝上 Leica M 接環,裡面最後都要塗黑。

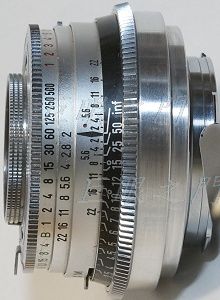

側面,對焦在無限遠處。

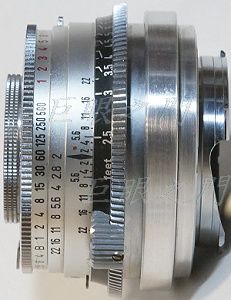

對焦在近處,複螺紋可以完全擋住。
