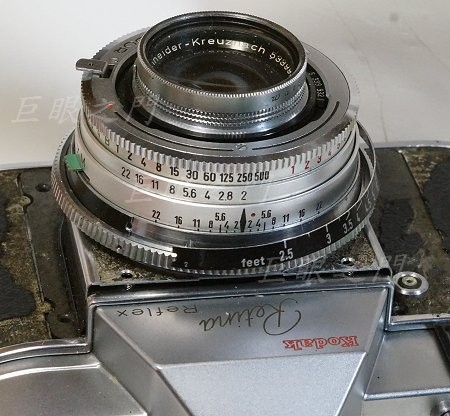

這台要殺頭的話,要由這裡開始,蒙皮掀開,底下有幾隻螺絲都要拆掉。
螺絲拆掉只能拆到這樣,還有其他的要拆。

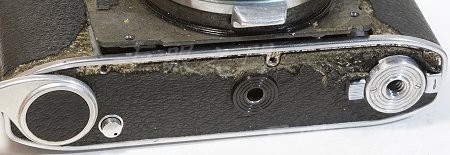

底板也有螺絲要拆掉,只要拆圖中靠上緣的兩個就好,拆鬆了底板就可以把鏡頭面板撬出來。

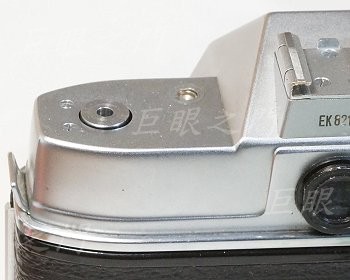

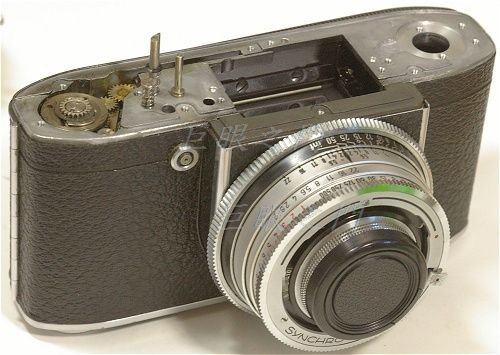

上蓋也要拆,這裡的轉鈕要拆掉。如果機身不要了,那也不一定要拆頂蓋,用力把鏡頭面板撬出來也可以。
這個轉鈕也要拆掉,側面的螺絲也要拆掉。

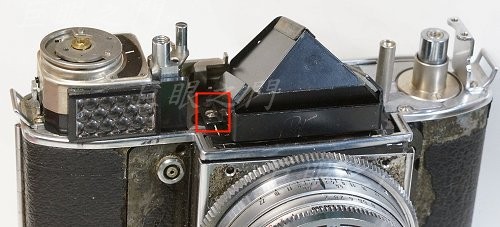

五稜鏡底下還有螺絲,所以五稜鏡也要拆,紅框中有螺絲,周邊有三隻。
拆下的五稜鏡以及對焦屏。

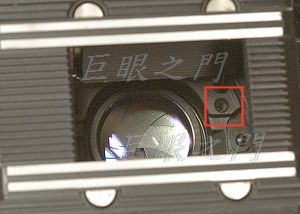

這裡的螺絲終於露出來。如果要用暴力把鏡頭面板撬出來,這隻羅司還會連著,就破壞掉就好。

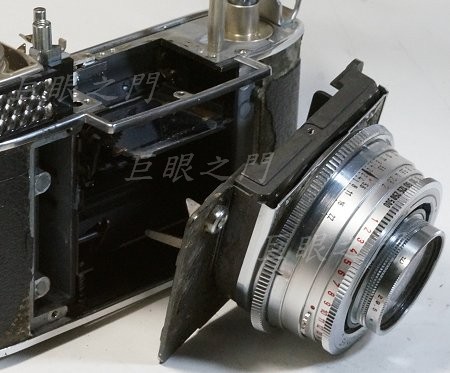

這樣就可以拆下鏡組。
這是另外一次改的,拿到時鏡主已經拆的差不多了。

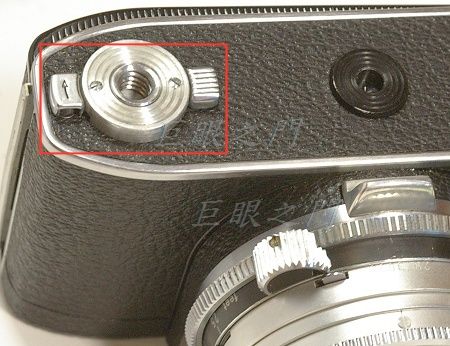

撥動一下,底下有個按鈕,壓下去就可以將背蓋打開。

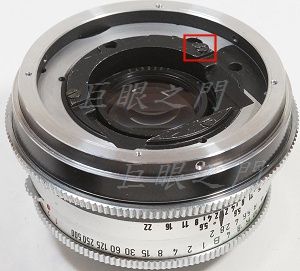

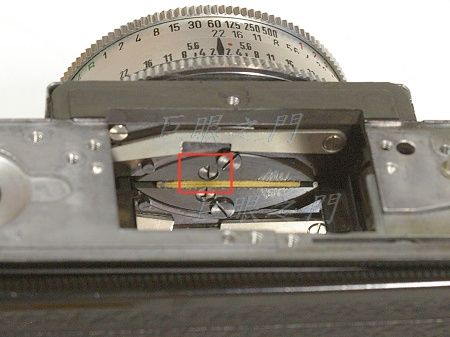

先來拆鏡頭,這裡有螺絲,裡面有兩隻。
另外一隻在這裡,但是這個角度很難拆,只能磨掉,不過磨也有點難磨。所以拆還是要像一開始描述的那樣拆。

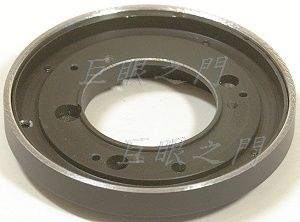

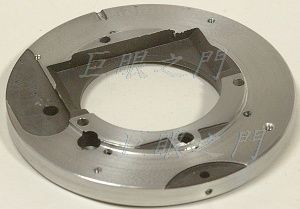

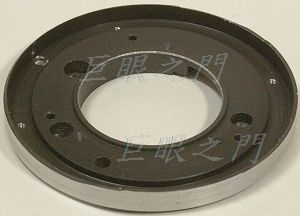

原來的樣子看以前改鏡的資料吧,這是將原來的鏡頭座子車修完成的外觀。
另外一面。

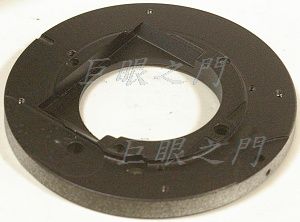

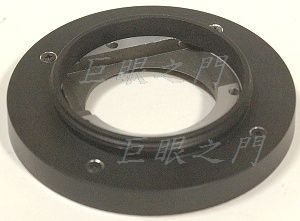

噴黑後。
外面要鎖一個 M42 的接環以便接到對焦筒上。
為了配合鏡主提供的對焦筒,其實對焦筒與鏡頭之間只有大約 2.5 mm 的空間,所以 M42 接環要車到剩下 1 mm 左右,鏡座厚度剩下 1.5 mm 左右。
另外一面。

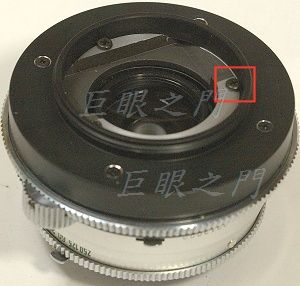

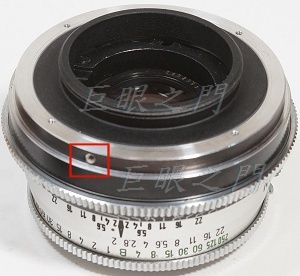

原來的位置鎖上固定鏡頭的螺絲。
另外一面。

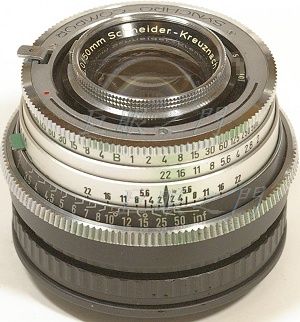

裝上對焦筒。
後來鏡主覺得改為 Leica L39 接環轉接起來更有彈性,因此又改為 L39。
原來包覆鏡座的部份是利用 M42 接環,現在接環拆掉了,因此用其他廢鏡的殼子車了一節黏在外面,然後做個鋁環鎖在尾巴上,因為座子很薄了,所以由裡面向外鎖。

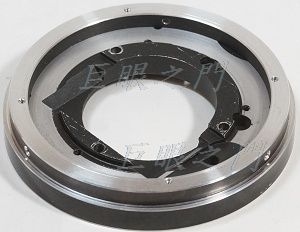

另外一面,可以看到鋁環。

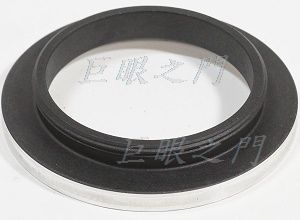

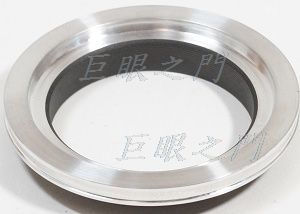

這是市售的 M42 轉 L39 的轉接環,車修到可以放入鋁環內。
另外一面,裡面無須噴黑,因為光線應該照不到這些位置。
將座子利用原來的螺絲鎖在鏡頭上。
把 L39 的接環在鋁環側面用沈頭固定螺絲鎖上,這樣還可以調整螺紋角度。

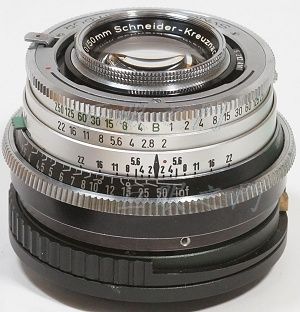

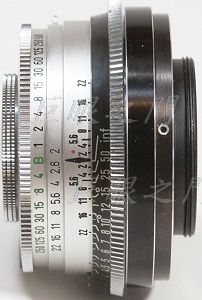

側面全貌。
裝上 L39 轉 Leica M 的轉接環再轉接到 Sony NEX 對焦筒上。
D.T. Tang 製作
