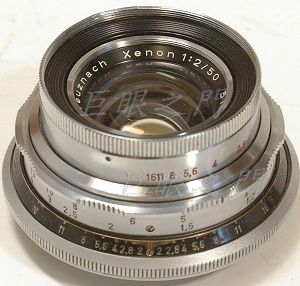

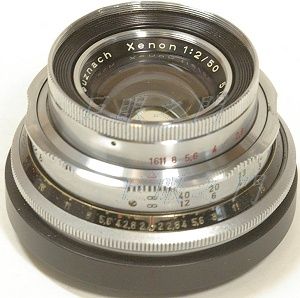

這隻是連動測距相機的鏡頭,原來適用於 Diax 相機。接環類似於 Canon FD ,但它是螺紋的,不是卡式的。
側面,最右邊的大環可以轉動,將鏡頭鎖上機身。尾巴很凸出。光學結構不明。

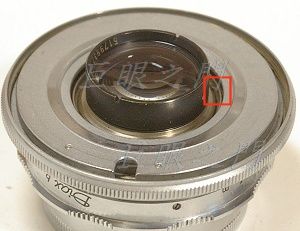

我的車床太小,做螺紋有問題,所以只好用鎖的,但是這個外觀沒有任何位置可以鎖螺絲,於是要拆開做螺絲孔。紅框中的位置有個小小的固定螺絲,鬆開後就可以將鏡心用力轉出來。

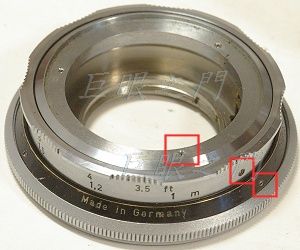

鏡心拆出來,這是鏡身,左方紅框中的固定螺絲鬆開可以將該環取下,但是要注意原來的角度。中間紅框中的螺絲是固定對焦環的外環,螺絲鬆開後環可以直接取下。右方的螺絲是固定表尺環,有螺紋,鬆開後要轉下來。

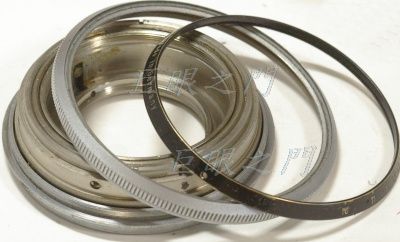

拆開。

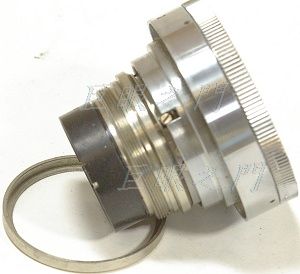

這是鏡心,底下的環是墊環,調整無限遠用的。

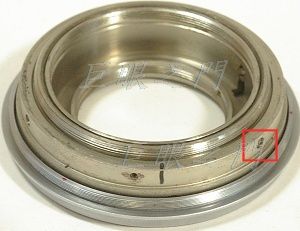

剩下的部份,紅框中的螺絲也要拆,拆開後對焦環內環也可以取下。

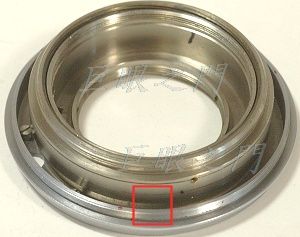

這裡露出縫隙了,可以由此鑽孔製作螺絲孔。

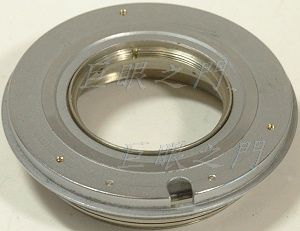

背面,已經作好螺絲孔,可以鎖螺絲了。
因為此鏡法蘭距很短,要改 M42 要把外面許多地方車掉,評估一下似乎不行,應該會車到複螺紋,而且尾巴太長,一定打鏡。於是改 NEX 吧,做了一個鋁環鎖在尾巴上。

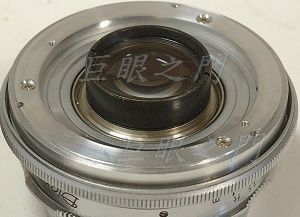

鎖上。

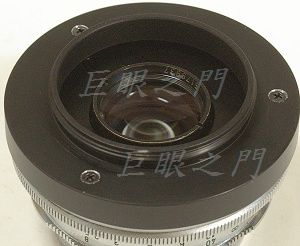

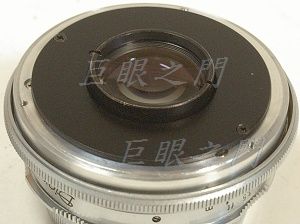

但是這樣改起來還露出一大圈會反光的部份,本來想直接塗消光漆,但是縫隙裡面不好塗,所以做了擋板噴消光漆鎖上。

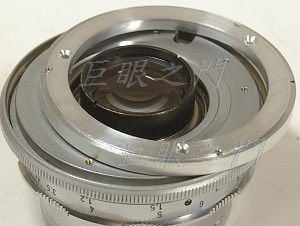

再鎖一個 M42 的接環,要接在 helicoid 上面使用,原來只能對焦到 1 公尺,不太方便,這樣可以對到更近。
側面。

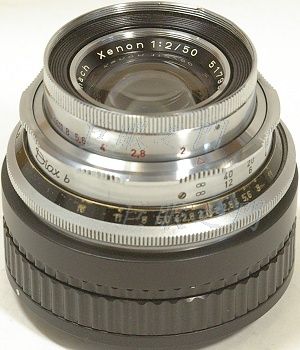

裝上對焦筒。
D.T. Tang 製作
