這隻鏡的鏡主說玩一玩光圈就不動了，所以順便改機身時拿來修理。猜想可能是裡面的彈簧鬆脫了。

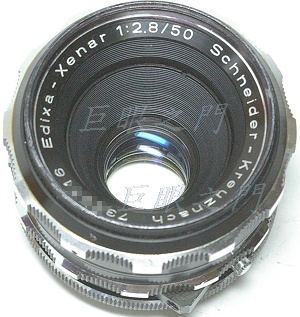

這隻鏡叫做 Xenar 應該就是四片鏡片的結構了，大概類似 Tessar 吧。

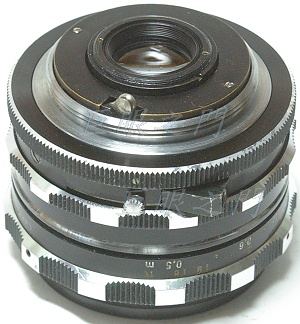

這是尾巴，上面有兩隻小螺絲，取下後就可以將後面的護環取下。

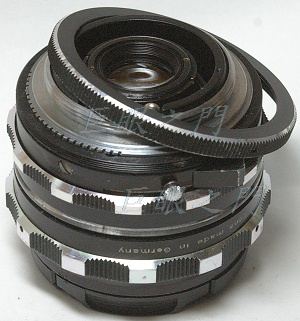

外環可以轉開。

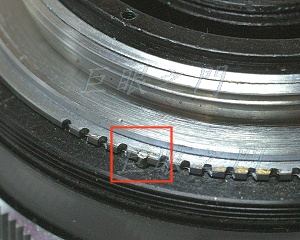

因為 M42 接環有方向性，所以有個凸起與類似齒輪的結構來固定接環角度。

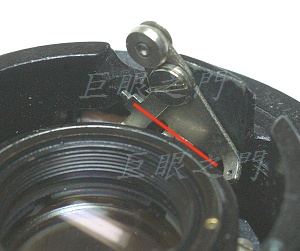

把 M42 接環取下，這裡紅線處原來應該有一根彈簧，現在已經不見了。
搖晃一下，掉出來了，一端已經斷了。

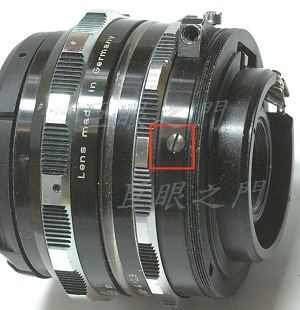

這個螺絲拆下，尾巴還可以拆一節下來。

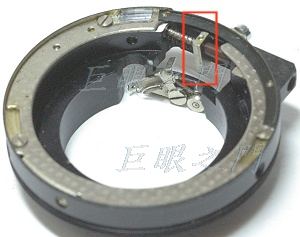

這是拆下部份的內側，這裡有個零件是 A/M 切換用的，有一片金屬片已經鬆動了，因而即使裝了彈簧都縮不到最小光圈，校正了一下才正常，看起來這隻老鏡以前被操的很厲害。
這是裡面的光圈機構，中央的銀色桿子就是光圈連桿，撥動時可以縮放光圈。

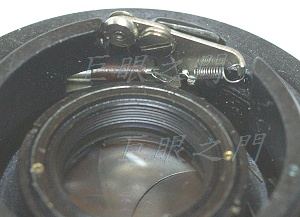

用原來的彈簧拉出來一些作成圈狀，勾在另外一端。
這樣就完成了，不過此鏡放在 M 時光圈無法放到最大，研判裡面的機構可能已經磨損，有些不順了，要校正也很麻煩，要大拆，還是算了。
D.T. Tang 製作
