這個鏡以前製作過機身,這次稍有不同,但大致上原理一樣。

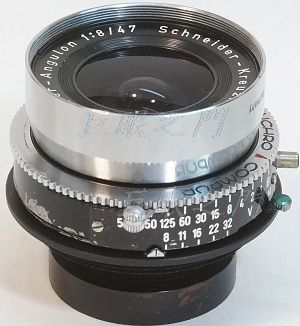

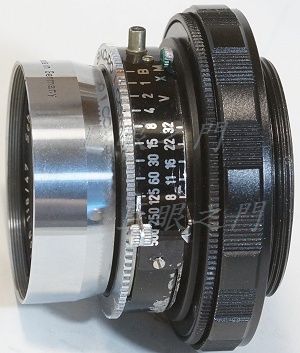

側面,這次後面是用短的對焦筒。鏡頭上先裝上內徑 25 mm 外徑 42 mm 的螺紋環,這樣就可以裝上對焦筒。

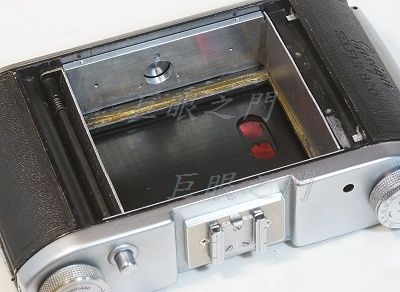

機身都一樣,利用舊機身,反正四邊裝上鋁板。

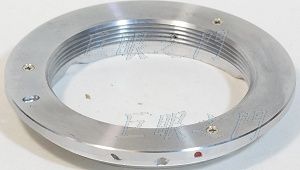

用個內側有 42 mm 螺紋的轉接環,底下墊一個鋁環調整無限遠。

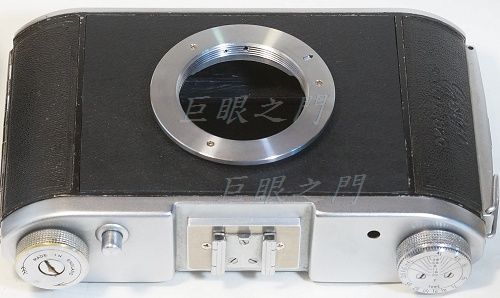

鎖上機身。

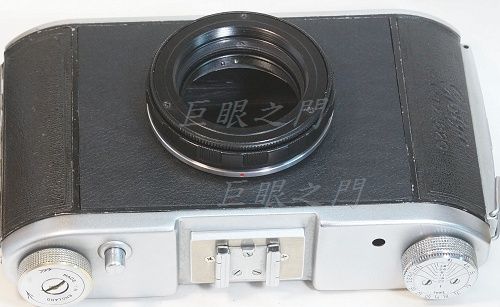

裝上對焦筒,對焦筒裝好後要由轉接環側面鎖螺絲,鎖好後對焦筒就不會轉動了,要拆的話要先把底下的螺絲拆下。

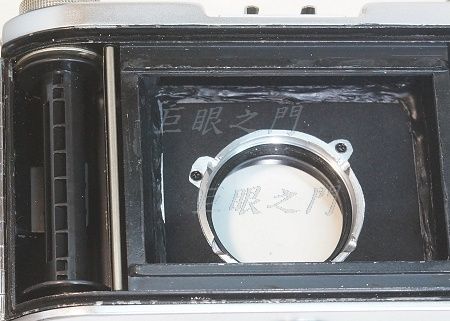

內側。
這種機身總有個疑慮,他的底片導軌沒有上銑床銑平過,只是鑄造了上漆,所以到底是否平整不太確定。

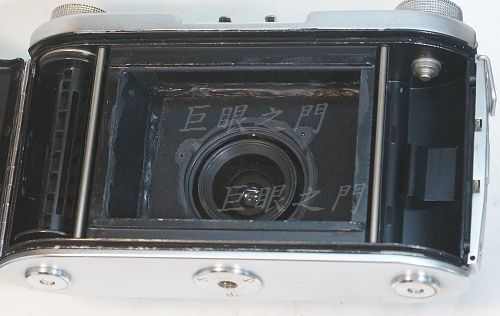

塗黑。

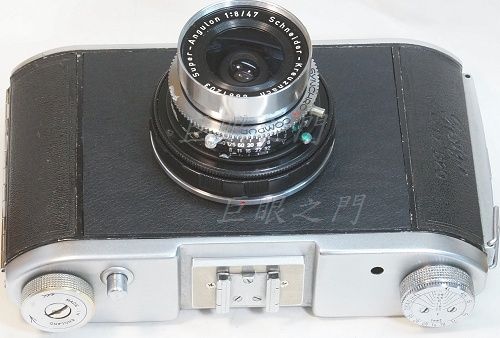

上視圖。製作這種器材,描述看起來很簡單,但其實非常花時間。
面板蓋子封起來以後基本上就不要再拆了,因為螺絲在面板貼的真皮下方,要拆還要掀起來。頂蓋也不要拆,因為圖中左方那個桿子的底下有彈簧等等的,如果頂蓋拆掉,不小心桿子脫出來,那裡面的彈簧等等可能會脫位,不好裝回。那就要拆面板才行,所以頂蓋除非必要,也不要再拆。

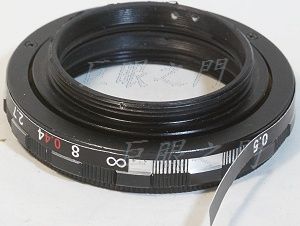

還要製作對焦表尺,把對焦環的後半凸起花紋車掉,再貼上對焦表尺。

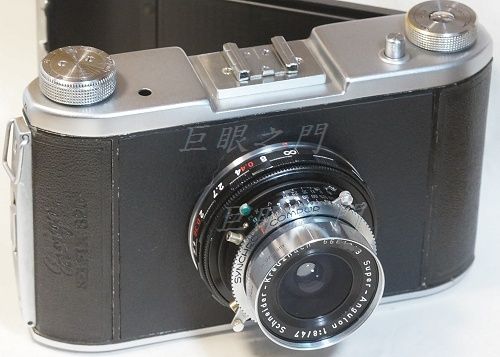

完成圖,因為這個對焦筒可以轉超過一圈,所以超過一圈之後以紅字表示距離,這個對焦筒只能對到 35 cm 左右。
D.T. Tang 製作 |
