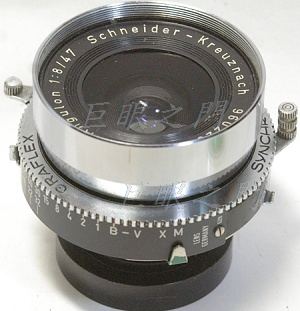

這隻以前裝配過一隻，鏡主也是要改裝為 6×9 相機。

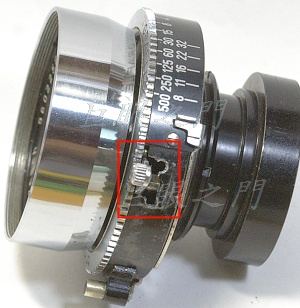

側面，原來這裡有裝快門線的機構，但是已經損毀了。
光學結構不明，網路上沒找到資料。

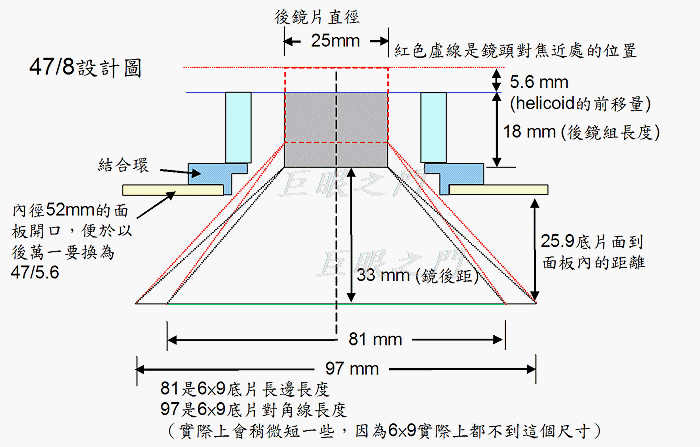

這是設計圖，實際的尺寸會稍微有差一些。
以前是用 120 的廢機身改裝，但廢機身也不見得好找，鏡主提供了一個 120 的機背。

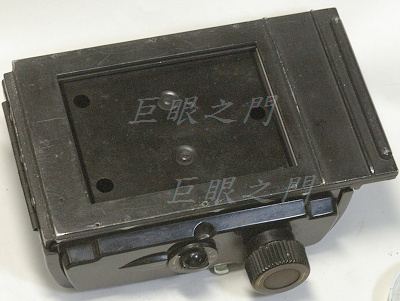

另外一面，實際上畫面只有 5.7×7.8 cm。
用機背改不太好改，本來想說做成可以卡在機身上，就像原來機背那樣使用。但是思考了很長一段時間還是想不出好方法，因為那樣做要做些形狀奇怪的零件，而且要用鋼才好，手上的機器做不出來，最後還是放棄了。

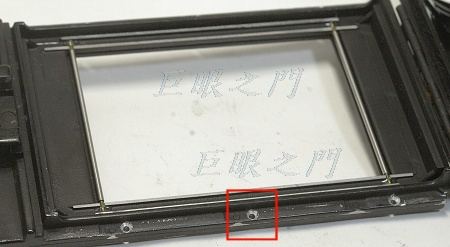

於是做成固定的，在機背邊緣打了螺絲孔，用來固定前面的『機身盒子』，螺絲在邊緣，這樣原來插擋光片的縫隙不會受到影響。

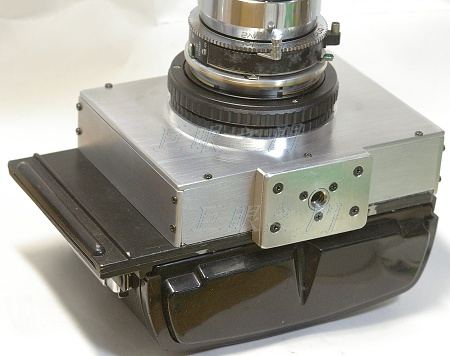

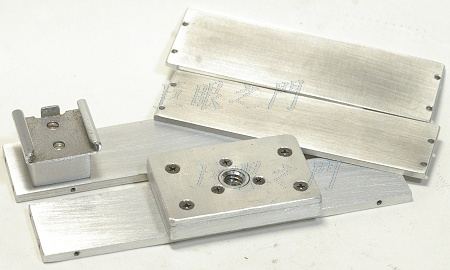

這是機身盒子的四邊，底下要有裝腳架的孔，上面要有裝閃燈的座子，以便裝取景器之類的。因為機背上有凸出物，所以上面的閃燈座要架高，底下的腳架孔也要凸出，否則會卡到機背上的組件。
這四邊要磨的很準才行，不夠準的話，前面的面板裝上後，可能會導致焦平面與底片不平行。

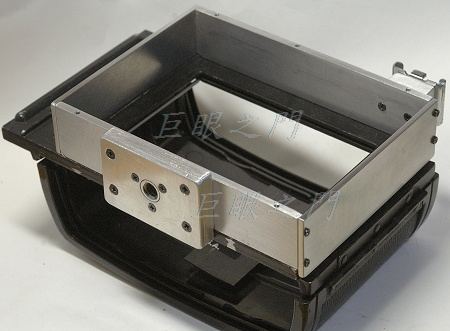

四邊先裝起來。

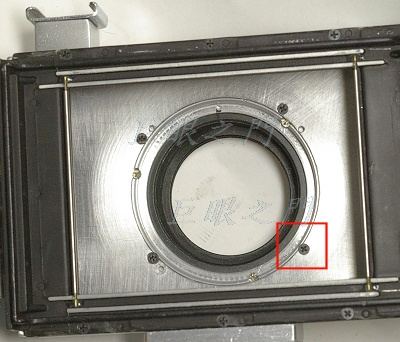

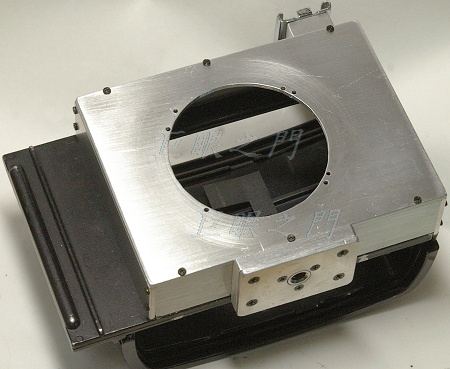

前面的面板裝上。
機身盒子裝好後，就可以裝鏡頭。

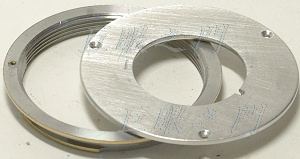

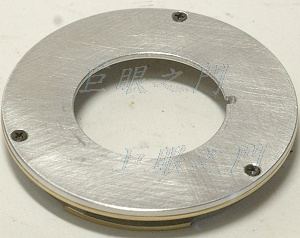

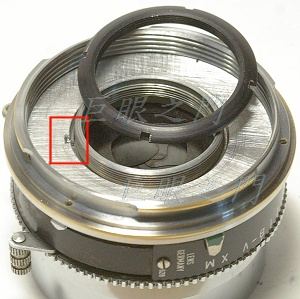

做了個鋁環，鎖在一個 M42 的轉接環上，轉接環是一個 Nikon 用的轉接環將四周車掉。
裝起來。
裝在鏡頭尾巴上，用原來鏡尾上的鎖環鎖住，這樣鏡尾就會有螺紋。

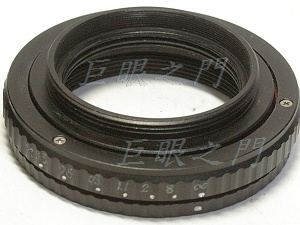

這是對焦筒，反過來用，因為鏡尾四周不能擋住，否則會有暗角。前方有 M42 的螺紋，這樣鏡頭就可以轉上去了。

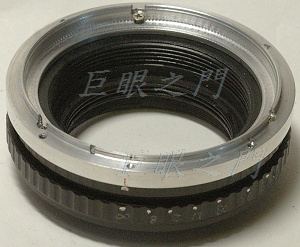

鏡頭裝上後就可以測量對焦筒與機身之間的距離，做了一個結合環鎖在對焦筒上。
再由裡面將結合環鎖上。
鏡頭轉上去鎖住就大致完成了。

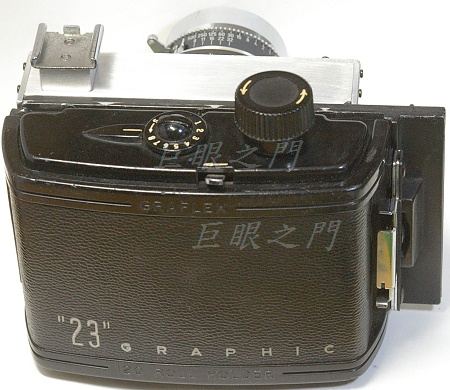

背面的外觀。
前方的外觀，雖然大致好了，但所有鋁件還要去做陽極處理。真正裝起來的時候，所有的縫隙要由內部塗上黑色的矽膠密封，裡面也還要貼黑絨紙。

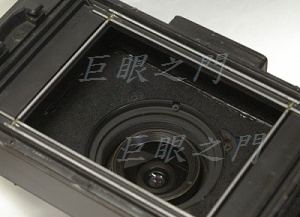

裡面貼了黑絨紙，縫隙也填了黑膠，所以沒事就不能亂拆了，拆了的話，要重新在縫隙中填膠。

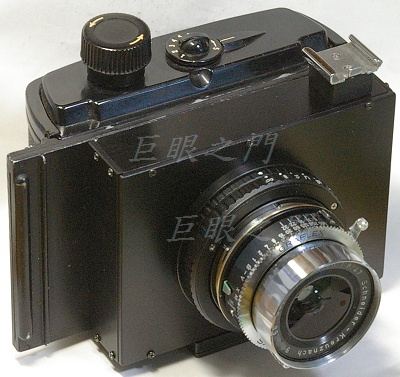

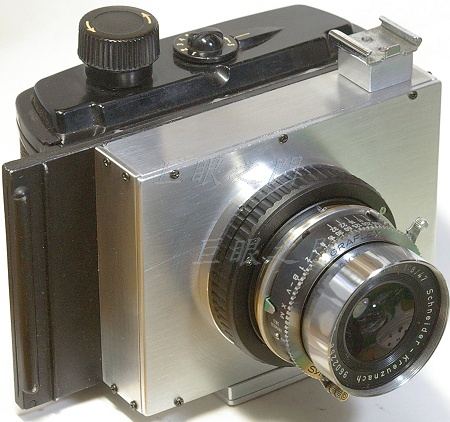

完成的外觀。

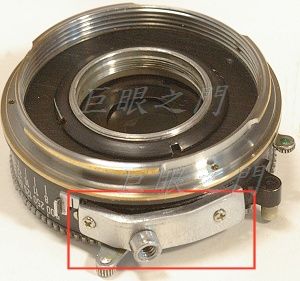

因為原來裝快門線的機構壞了，鏡主覺得不好用，於是又裝了個快門線的機構，這個東西看看簡單，其實還不太好做，因為要把快門裡面拆開，找可以鑽洞的位置才能鑽洞攻螺牙，否則亂鑽，鑽到重要零件，快門就毀了。鑽洞後裡面的一些碎屑也要吹出來，免得卡在快門機構內，那可能會造成快門不準確。那為何不把裡面的洞塞起來製作？哈，沒那麼容易，施工時也想過，有點難啊。
D.T. Tang 製作
