Schneider Super Angulon 47mm f5.6 改裝 6×9 相機

您是2012/02/26起第

位光臨本網頁的改鏡迷

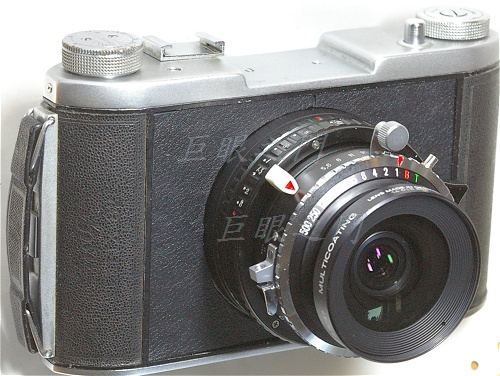

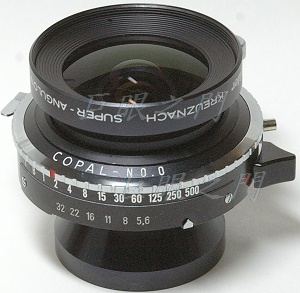

以前改裝過一隻類似的 47mm f8，這隻是光圈 5.6 的。大致上改裝的方法類似，但是考慮到以後鏡主萬一維修拆裝的方便，還是把過程貼出來給大家參考。

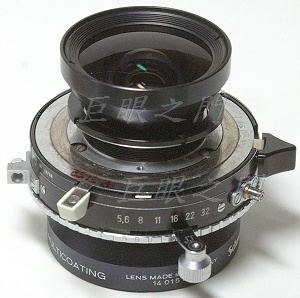

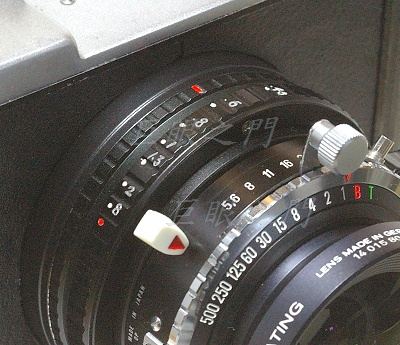

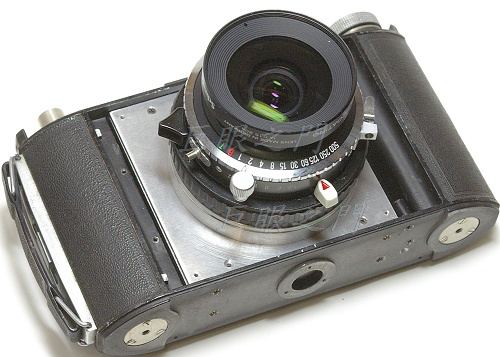

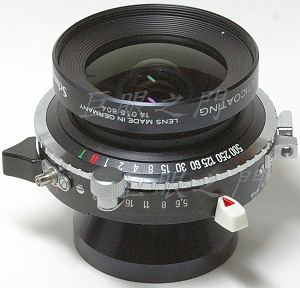

另一個角度。右方有個黑色的三角凸起撥桿，撥動時可以將光圈保持在打開狀態，因此在測試時不需要用快門線一直鎖著。

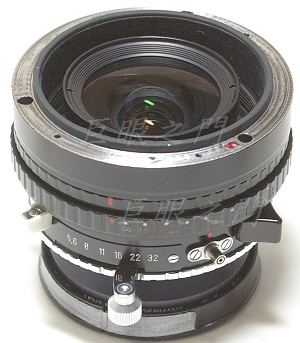

尾巴的外觀。

光學結構 4 群 8 片。

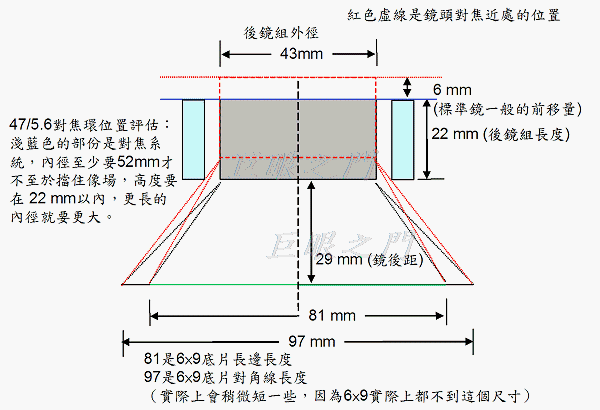

研究了一下，此鏡的大致規格如圖，法蘭距約 29 mm。如果要製作為 6×9 機身，那麼對焦環的尾巴開口至少要有 52 mm，長度要在 22 mm 以內，這很麻煩，一般的廢鏡大概沒有這個尺寸，以前那隻是勉強找到個大口徑的廢鏡可以用，可沒有天天過年的，這次找不到了。

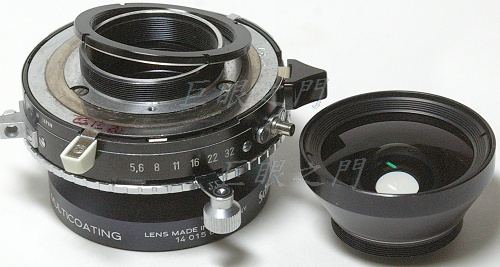

尾巴後鏡組可以直接轉下來。鏡身上有個環，那是固定鏡頭用的，要做個鏡頭板固定才行。

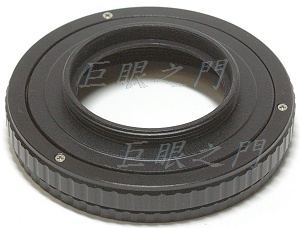

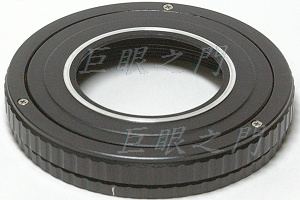

找不到廢鏡也不能一直等，看到網路上有人賣這種改鏡用的 helicoid ，前面 52 mm 開口，後面是 M42 接口。

另外一面，本來改鏡的話，這才是前面。

想到把它反過來用，也就是 M42 的部份當作前面，後面 52 mm 開口當作後面。原來的 M42 接環部份太高了，車平。

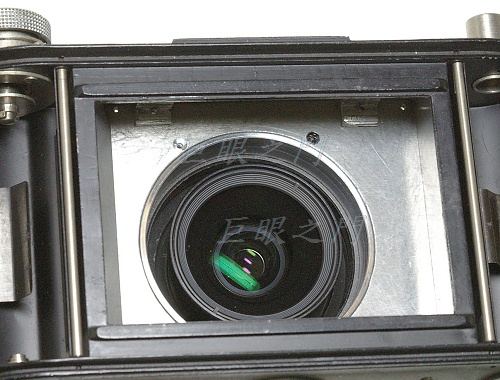

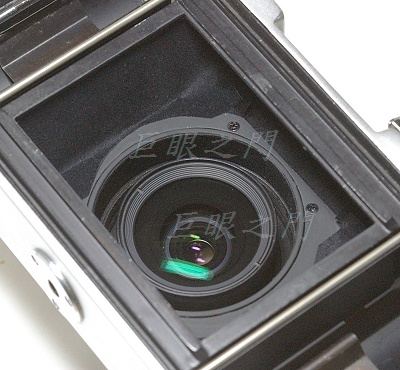

鏡組裝上，還有些縫隙。

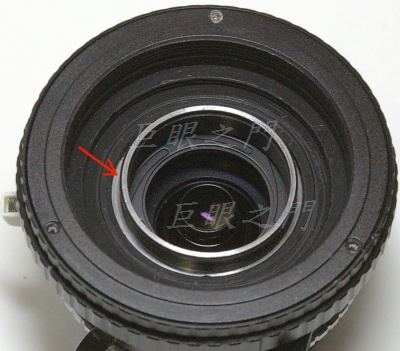

想了一下，把這個環的邊緣修一下，剛好鎖緊時可以頂住 helicoid 裡面的一圈凹下位置，也就可以對準中心了。其實即使沒有對準中心並沒有太大的問題，因為只要光軸垂直於感光面就可以，差一點的話就相當於移軸的效果，如果差很少時，其實看不出來。

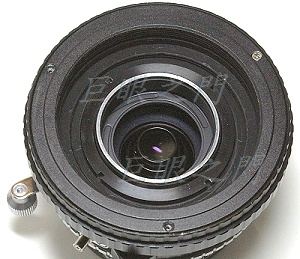

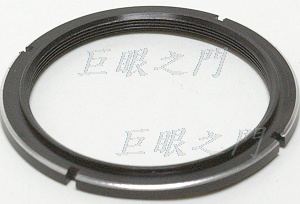

鎖上鎖環。

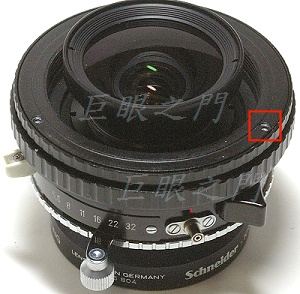

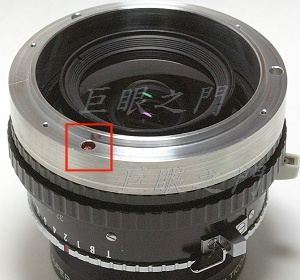

這裡有三隻螺絲，可以由機身上鎖在此螺絲孔中來固定鏡組，這個螺絲很小，只有 1.4 mm ，小了一點，本來想拆開研究看能否多鑽幾個螺絲孔，但是拆不開，看起來要拆的話要大拆，還是算了，因為裡面的結構是兩道複螺紋，拆開萬一進了金屬屑那就糟了。將就吧，用的時候小心點就是了，不要撞到。其實裡面鎖螺絲的牙也只有 1.5 mm 厚度，真的有點勉強，還好此鏡並不重，不過還是要小心，萬一有鬆動現象那就最好用膠補強甚至黏死，不過能不黏還是不要黏，黏了會增加維修的麻煩。

這三隻小螺絲原來是固定外環與裡面的零件的，拆開後，轉動對焦環裡面外面會分開移動，所以最好不要三隻同時拆開，即使要測試之類的也要有一隻鎖著，這樣比較不會有轉動後位置跑掉的後遺症。

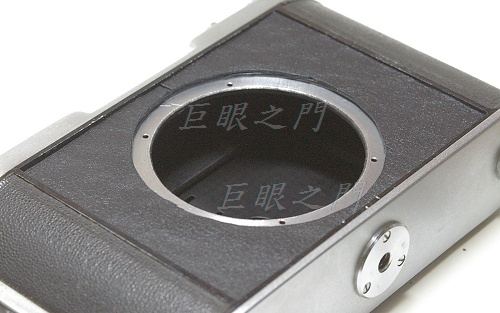

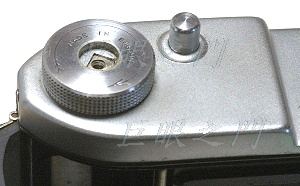

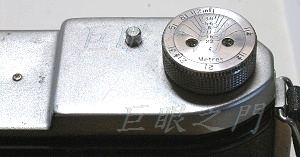

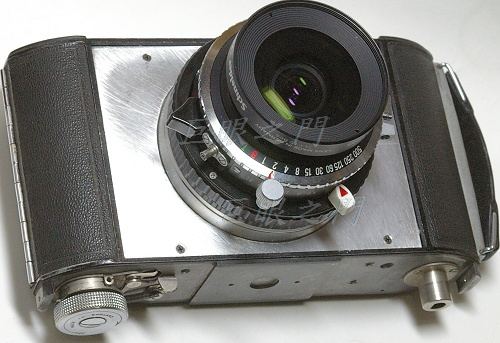

用的機身與上次相同，但補些上次沒說明的部份。圖中是機身右方的轉鈕，這個鈕不是上片的，上片的左方。鈕上兩隻螺絲可以拆開。

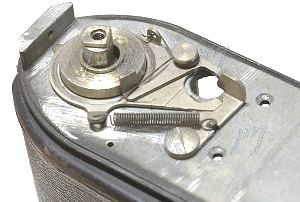

剩下這樣，中間的螺絲還可以再拆。旁邊的凸起按鈕原來是打開鏡組用的，改裝的話就沒用了，以後要拆掉。

拆開後裡面的零件會脫出，要注意。

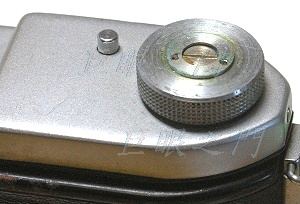

左方的上片鈕，中間有個大螺絲可以拆掉。右方的按鈕與上片有關，還要裝回，以前改那隻 47mm f8 時說明過了，請自行參考。

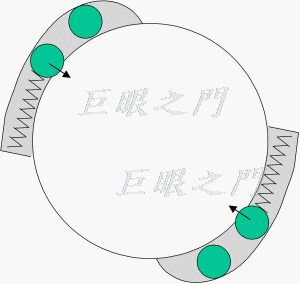

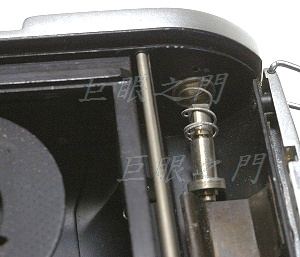

上片軸中有個巧妙的結構，左圖中中間的大圓是上片鈕軸心穿過的孔洞，旁邊有兩個凹槽，因為角度太大很不好拍，只好畫出示意圖，凹槽內有柱狀的鋼珠，還有彈簧，所以拆的時候要小心，那種柱狀鋼珠可是很難配到的，彈簧還好，找差不多的代用品還找的到。

上片時軸心是順時針轉，此時鋼柱會被帶動縮在比較深處，而反時針轉的話，鋼柱會被帶動向凹槽稍淺處移動，此時就會頂住軸心，因而就很難轉了，這個機構可以防止上片軸逆轉。

上片軸拆開後，就可以把頂蓋拆開，當然外面還有其他螺絲，找找就會看到。

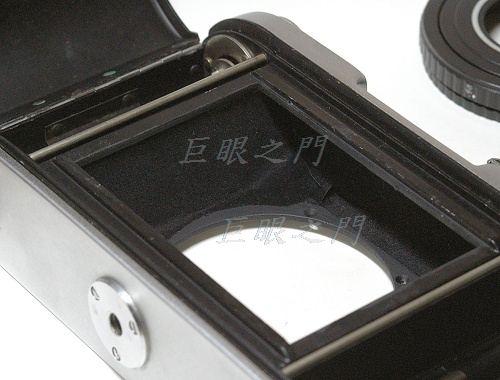

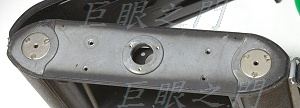

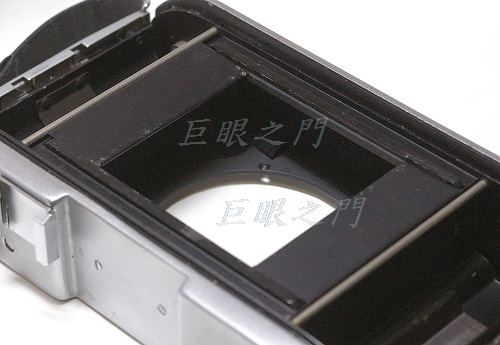

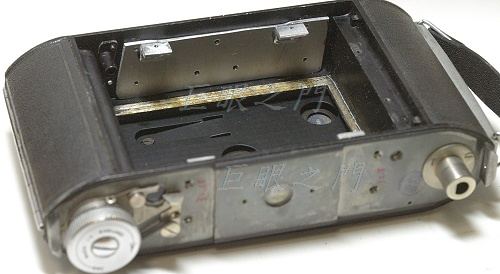

底板，很容易拆開。

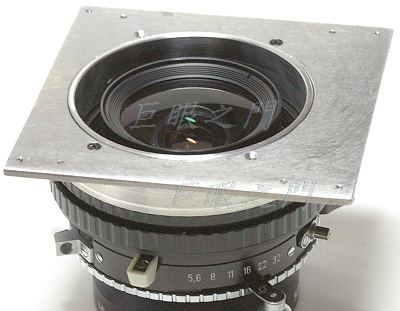

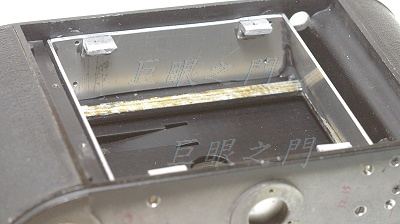

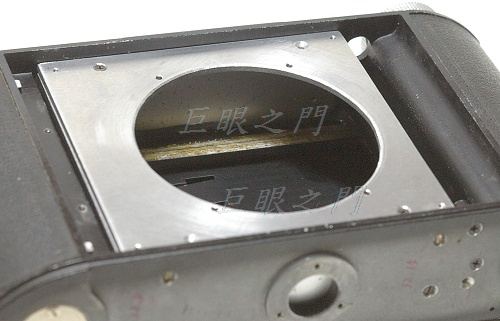

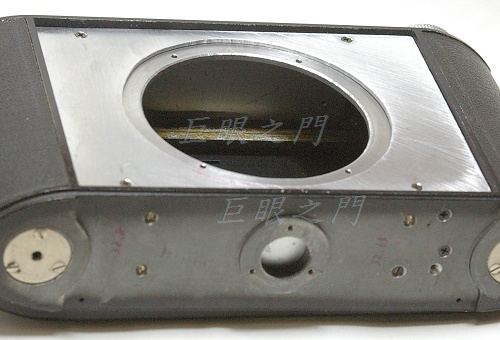

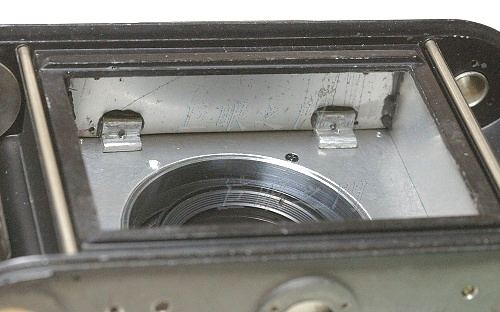

在頂板與底板上都鎖了鋁板以及凸起，凸起處是要鎖面板的，這個改法與以前一樣。

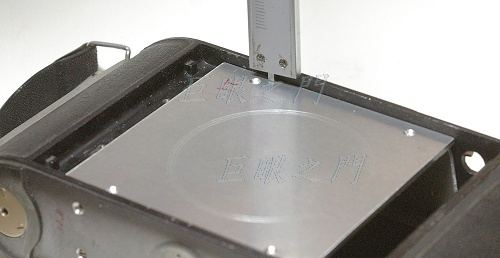

其實改裝這個機身，上下兩片基板要把面板放上去仔細量才行，在面板的平整上花了非常多的時間，就是面板必須與底片平行，在游標尺上必須看不出差異。但是量深度不太好量，常常會量出不一樣的數值。此外機身的邊緣與底片面也不是真正平的，因為它是鑄造的，還是有誤差，要先把這個誤差值量出來，再來間接量測與底片距離，所以很麻煩。即使弄了很久，但是我也不敢說一定夠平，不過此鏡最大光圈 5.6 ，景深應該夠深了。
