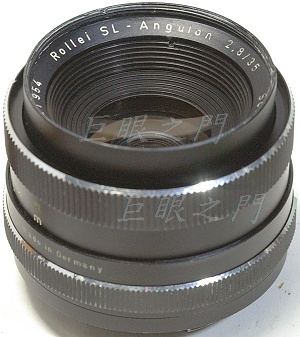

這是 Schneider 做給 Rollei 用的小廣角，鏡主要改為 Nikon F 接環。

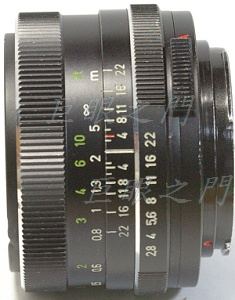

側面，原來有 A/M 切換開關，本來以為應該可以保留此功能，但後來幾經嘗試還是不行。
光學結構 6 群 7 片。

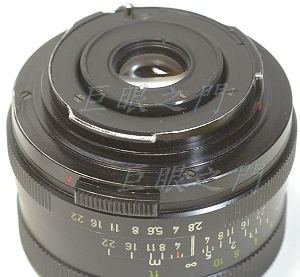

尾巴的外觀。

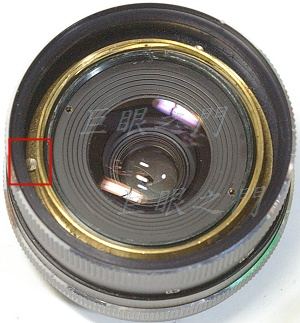

無限遠調整機構的螺絲在這裡，此鏡拆銘環要注意，要先把銘環內的內圈先轉開，再將銘環取下，否則會把銘環裡面一個定位的凸起弄壞，不過此鏡原來被拆過，拆的人不太懂，已經把那個凸起弄斷了，不過不影響使用就是了。

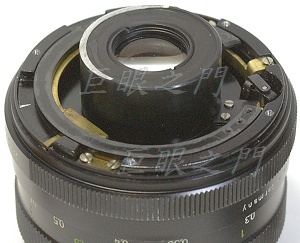

尾巴上的螺絲拆開，就可以將尾巴取下，這是內部的狀況。凸起的切換開關可以取下。
尾巴上的三隻螺絲拆開後，可以把接環上的內環取出，這個機構還要用到。
這一系列的鏡頭，以前是另外做縮光圈的彈簧，但是此鏡後調空間有限，調到極限時似乎會壓迫到光圈控制的彈簧，造成光圈 16 到 22 之間有時不會縮，因此又改造原來的機構，把彈簧反過來裝，這樣可以把原來開光圈的機構變為縮光圈，但是那隻桿子要弄短一些，因為鏡心已經調整後移了。
這是原來鏡心中控制光圈機構的連動零件。
連動零件原來在圖中黑色塑膠片下方，黑色塑膠片是原來的 A/M 切換機構，把凸出部份切掉，還放回去。但是這樣裝回後，有些頂住，所以黑色塑膠片稍微磨薄了一點。
此鏡因為後鏡組很凸出，改 Nikon 用會凸出 9.7 mm 以上，所以稍微磨了一些。
新的接環，在內圈做了一個環狀的架子，以便鎖尾巴上的縮光圈機構兼做護環。環上要有缺口，以便避過光圈機構的凸出部份。
光圈機構要鎖上去。
鎖上接環後，其實側面會有縫隙，要車個細環遮住。

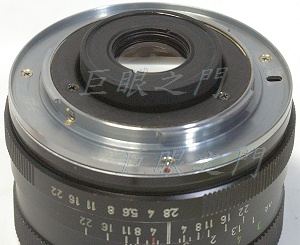

裝起來，完工。尾巴磨掉處已經塗黑。
此鏡拆的時候要注意，沒事光圈環不要拆，因為裡面有兩個定位鋼珠，而且尺寸不是 1.5 mm 的，而是 1.45 mm 的，萬一掉了不太好配，而且那兩個鋼珠如果彈出來裝回去有點難度。

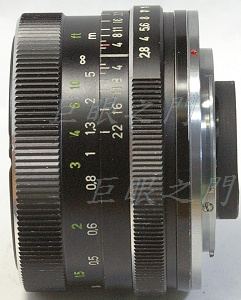

側面。此鏡改起來，無限遠已經調到極限，不然就要車鏡座的尾巴了。
D.T. Tang 製作
