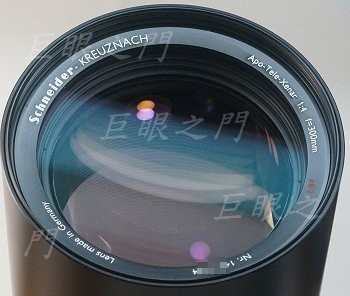

應該不太便宜的鏡頭。

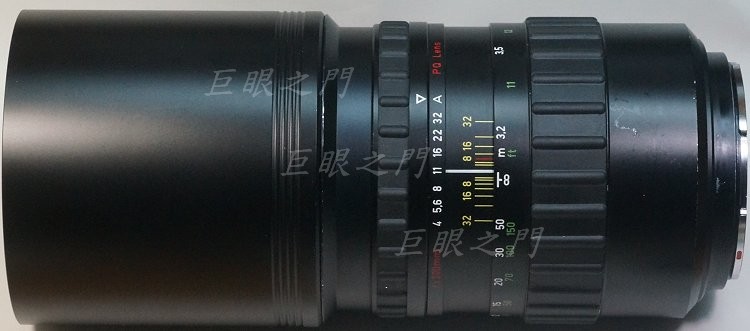

大傢伙。鏡主已經有 Rollei 6000 轉 mamiya 645 的轉接環，要接在 Phase 1 的機背上用，所以只要改為手動光圈就好。
這種接環的鏡頭結構都差不多，但這個大傢伙有沒有不同呢，拆的結果其實差異不大啦。

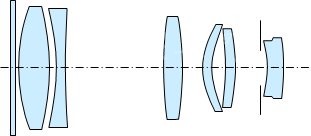

光學結構 6 群 6 片，最前面應該是保護鏡。

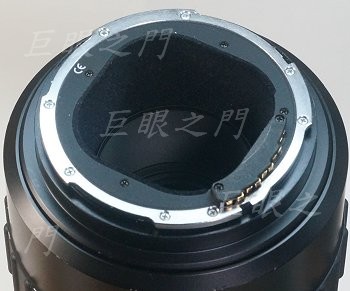

尾巴結構都一樣，都要把螺絲拆開，然後將裡面的電子系統拆除。
最前面的濾鏡環與外殼是一體的，可以轉下來。

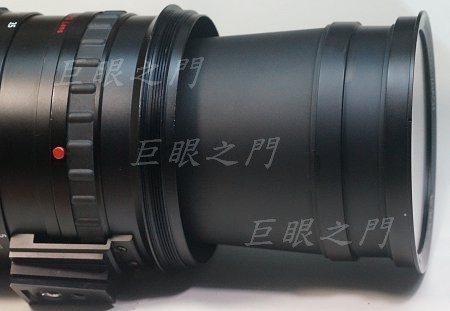

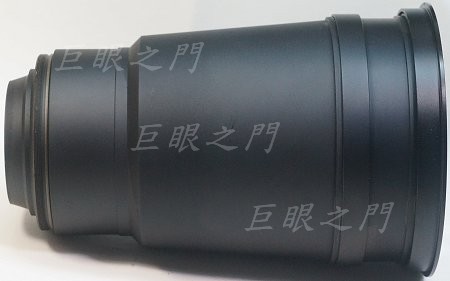

前面的鏡組也可以轉下來。

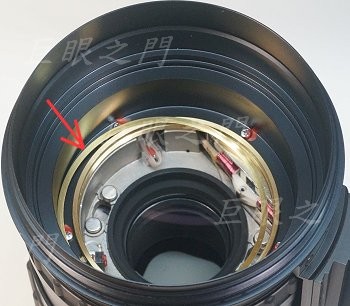

箭頭處有個墊環，是控制前後鏡組間距離用的，這個環不能捨棄，因為原廠應該測試過，這樣墊起來畫質會最好。
鏡身內可以看到周邊有幾隻螺絲，都要拆開才能修改光圈。

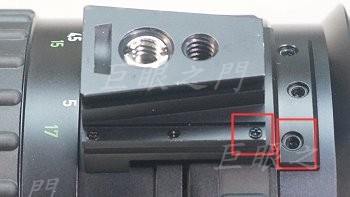

要拆外殼，還要先把腳架環拆下來。上面有些螺絲，要先把左方紅框中的幾隻螺絲拆掉才能拆到基座。

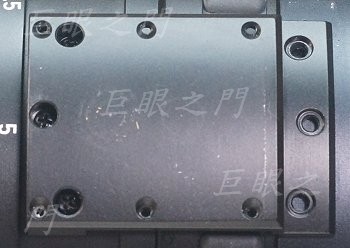

上面的腳架孔拆除後裡面還有螺絲，都要拆掉。但靠鏡身後段的螺絲是固定在鏡身內的一個零件上，很奇怪，為何要這樣設計！鏡身內的零件拆到後來會掉出來，裝的時候要注意那個零件要裝回。

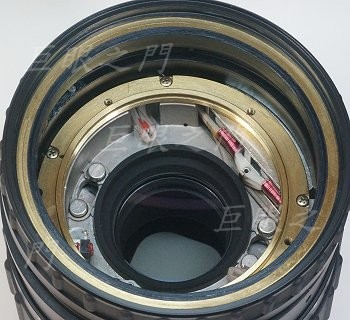

側面腳架座拆除後，裡面還有個銅環，周邊螺絲也要拆掉。
銅環拆除後，光圈環可以取出，但光圈環末端有彈簧連著，要先解開，圖片忘了拍。

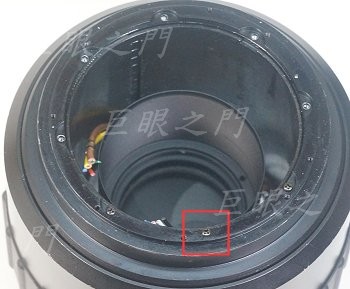

下面的環在紅框中還有螺絲，也要拆。

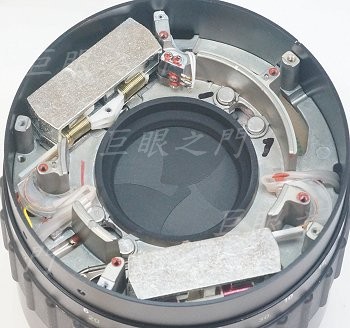

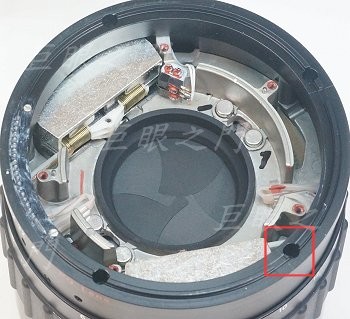

前面該拆的都拆了。矩形的部分是強力磁鐵，就是控制光圈快門的機構，與短鏡的結構不同。
拆尾巴，先把接環拆下，裡面這裡還有一圈螺絲。

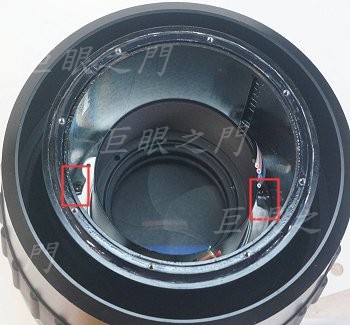

縫隙裡面還有螺絲。內壁縫隙中的是對焦定位器。那些都不要動，最後裝回去時無限遠的位置應該也不會變動。

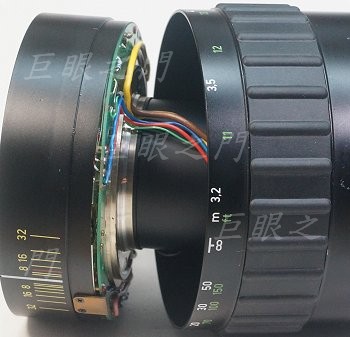

後段對焦部分可以分離。
電路板沒有用要拆掉。

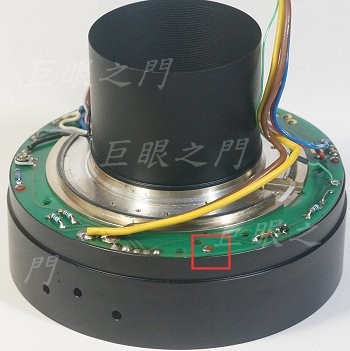

外殼這裡有兩隻螺絲鎖在鏡身，所以要拆掉。
外殼拆掉。

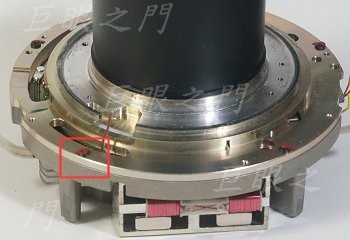

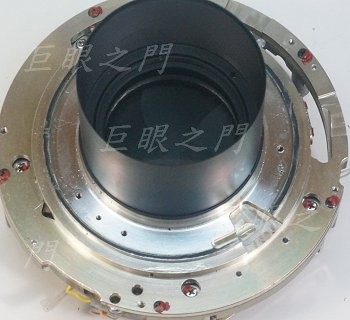

這裡有一圈螺絲要拆開才能將快門葉片拆除。
另一個角度。稍微內圈凹孔中的螺絲是固定磁鐵元件用的，都拆除。
外殼取下，有些零件也已經取下，那些都沒有用。
縫隙裡面這個部分就是控制光圈的機構，原來有些突出的電刷，都沒用可以剪掉。

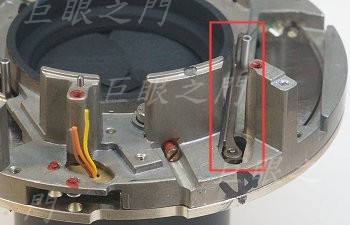

這裡有個桿子，沒有用，可以剪掉。原來這也是控制光圈的，但是用這裡控制光圈不好用，剪掉就好。

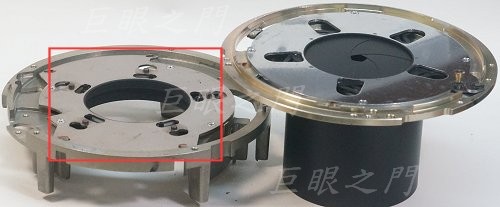

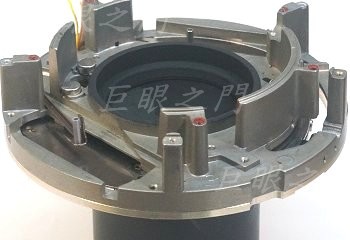

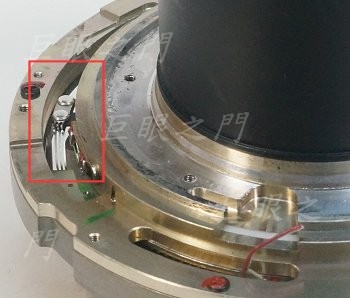

周邊螺絲拆開後，分解開，左方的紅框中原來就是快門葉片的位置，圖中葉片已經去除。右邊零件上的光圈機構都不要動。

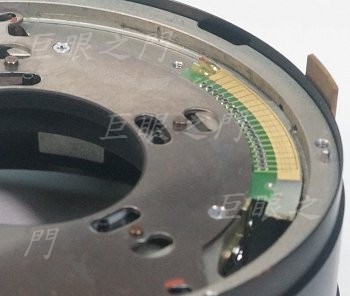

這個電路板也沒有用，可以去除，原來光圈環末端的彈簧是勾在這個零件反面的突起上。

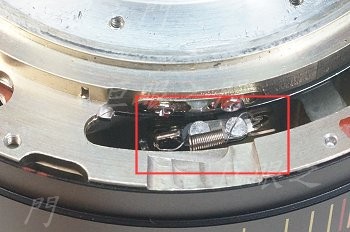

前面都只是拆而已，現在開始才是修改。左方是光圈環末端的連桿，用個彈簧勾在右方的機構上，這樣光圈環就可以與光圈連動了，這個系列的作法其實都差不多，有的做個叉狀物卡住，有的用彈簧。

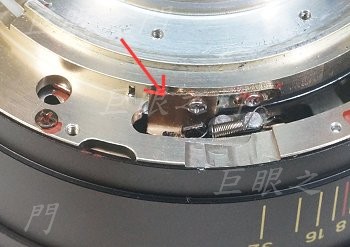

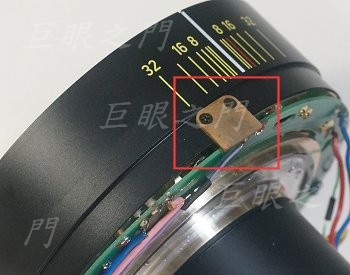

但要阻止光圈環轉到 A 的位置，否則又要按下解除 A 的按鈕，有點麻煩。鎖了一片銅片在這個位置，擋住光圈環的欄桿就好。
最後都裝回去就完成了。
