這隻沒改過，以前處理過別的接環的，這隻鏡的光圈脫位。
此鏡其實前面撞擊過，濾鏡環以及濾鏡環上的鎖環都變形了，根本也很難校正了，算了，不影響使用，就將就吧。

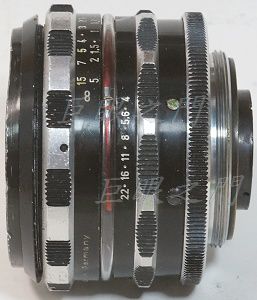

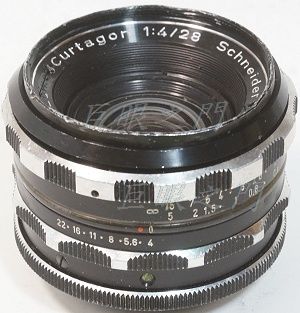

上面的外觀，濾鏡環刮痕一堆，有些可能是要校正濾鏡環時弄的。

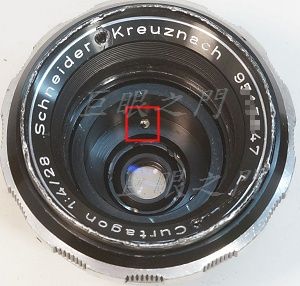

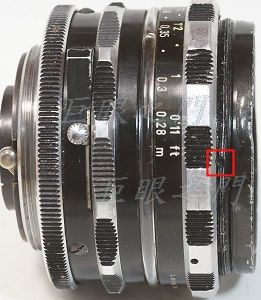

這裡原來有個小螺絲，拆下來好像其他的也拆不動，應該是變形嚴重，所以卡死了。

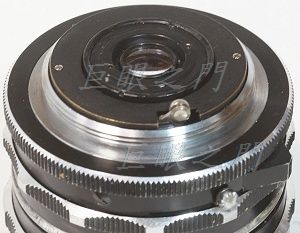

尾巴，上面有個凸起，相當於 M42 接環的縮光圈頂針。
尾巴上的護蓋上有兩隻小螺絲，拆下來就可以將尾蓋取下。
尾蓋取下。

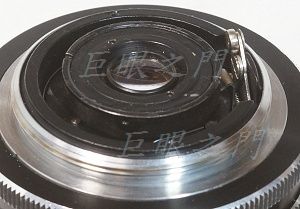

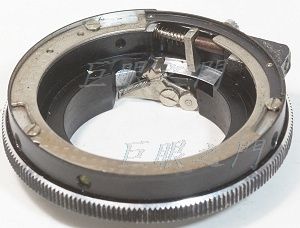

尾巴內部。
尾巴上的外環拆下，裡面一圈有好幾顆鋼珠，這些鋼珠與裡面的光圈機構有關，外面的環要鎖的不鬆不緊，光圈剛好可以運作就好，所以裝回。
這張圖是尾巴還沒拆掉時拍的。

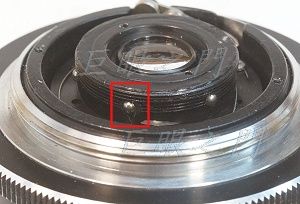

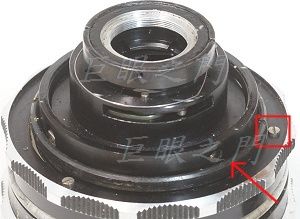

箭頭指示處有個鎖環，要修理光圈要拆掉。其實一開始也不知道，也是前面拆拆後面拆拆，研究過才知道的。紅框中的螺絲共有三隻，拆掉後可以將光圈環取下。

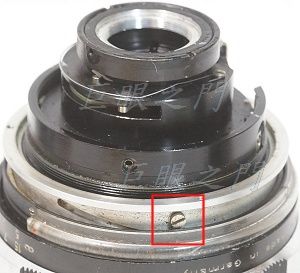

這隻螺絲是連結外面以及內部的光圈機構，拆下後銀色的光圈控制環可以取下。本來在光圈環底下有一圈透明塑膠環，都脆裂了，不過因為是卡在光圈環內，所以最後還是放回去，反正不會掉出來。

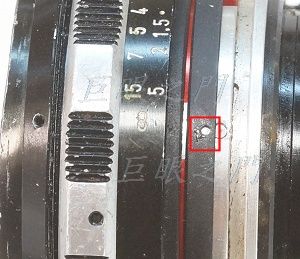

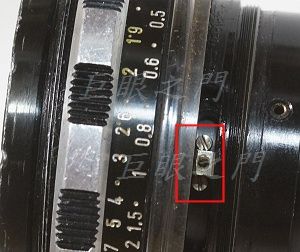

這裡原來有一隻鎖透明塑膠環的小螺絲，因為塑膠環已經斷裂，螺絲可能振動後向內凸出，因而會影響光圈環上景深機構的運作，所以要拆掉。
有景深控制機構的光圈控制環取下後可以看到這兩有個鎖螺絲的小金屬塊，旁邊有兩個螺絲夾著，旁邊的螺絲要取下才能修光圈。

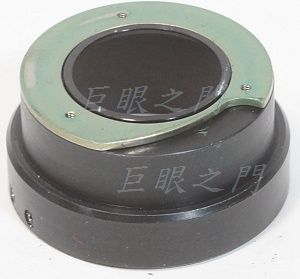

那兩隻螺絲取下，再把前鏡組轉出來，裡面頂住光圈機構的零件就可以由前面取出，但是這個有點淡綠色的金屬片原來有螺絲鎖在黑色的環上，螺絲都不見了，應該是以前的鏡主或是其他人維修時沒有弄好，沒有裝回，因此造成光圈脫位等等的問題。
前鏡組取下後的內部，上圖中的黑環還沒取出的狀態，黑環取出後可以看到光圈葉片，看得到就可以維修了，忘了拍。
光圈葉片歸位後，在紅框中應該要有三隻螺絲，找了螺絲鎖回去，其他的零件都裝回就完工。
