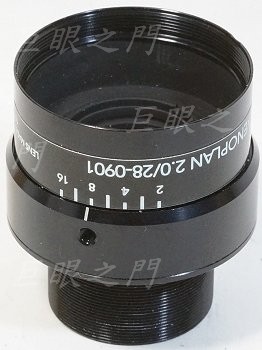

這隻鏡原來可能是設備上用的,應該不是相機用的吧。光學結構不明,可能是雙高斯。

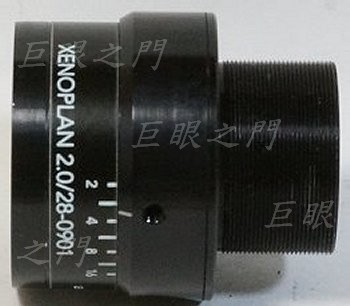

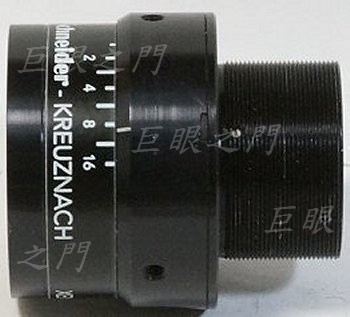

側面。
另外一面。

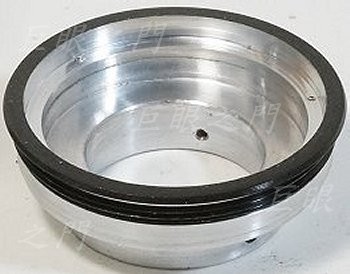

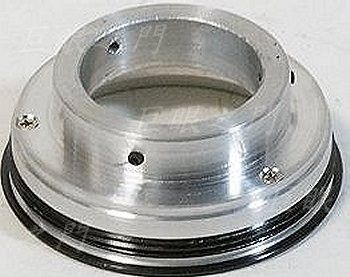

做了個鋁環,打算用止付螺絲鎖在鏡身的尾巴上。另外一端鎖上一個 M42 接環。
另外一面。

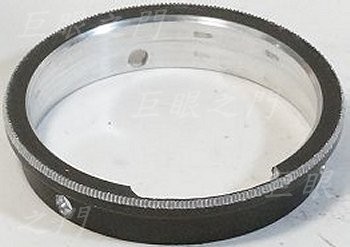

把其中對著光圈值的位置磨一區缺口,這樣才能看到光圈值。外面邊緣壓了些花紋增加摩擦力,比較好操作。要利用原來光圈環上的螺絲孔把這個環鎖上去。
鎖上圖的環的螺絲還不好弄,是 M2.5 的螺絲,而且與鋁環之間的縫隙很小,所以要用現有的螺絲把外徑車小,頭也要磨短。

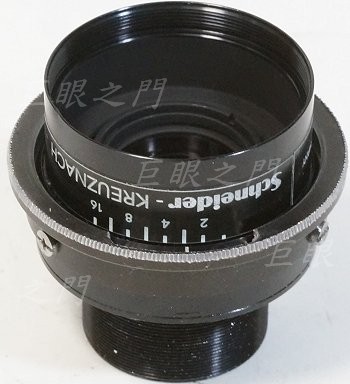

鎖上去。缺口中可以看到光圈值。

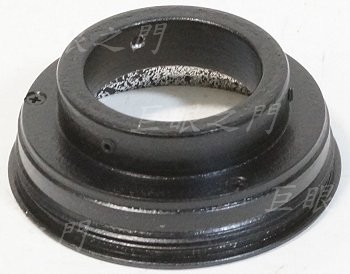

該噴黑的部位噴黑漆。

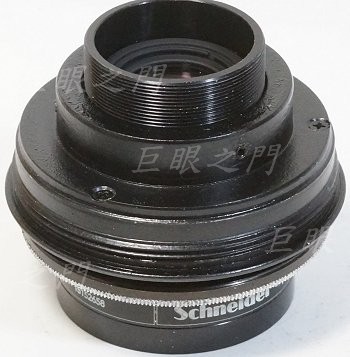

把鏡心鎖入外面的鋁環。

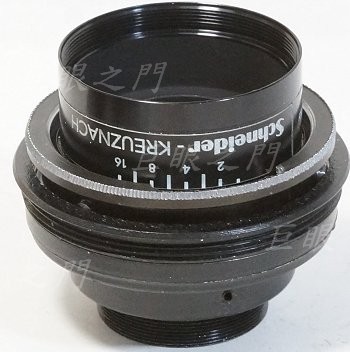

反面。

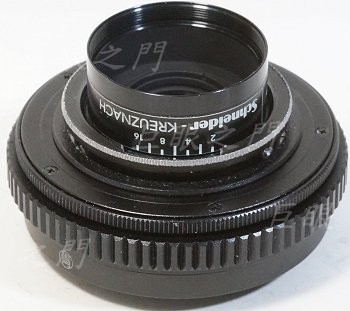

裝上 12-17 mm ,M42-M42 的對焦筒。

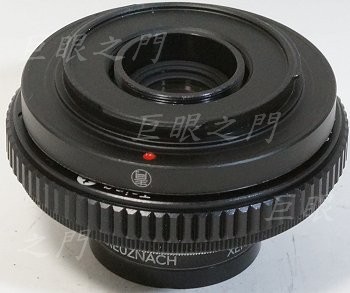

尾巴。後面是 M42-FX 的轉接環,這個淘寶無法買了,用手上零件湊了一個。

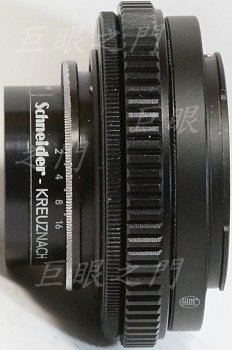

側面。

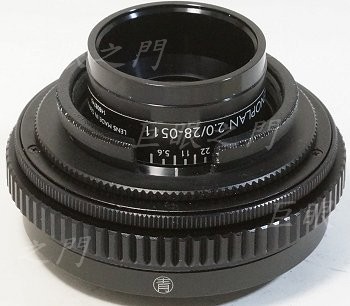

另外一個版本,這個版本光圈值的位置更低,光圈環上要切個缺口比較容易看光圈值。
