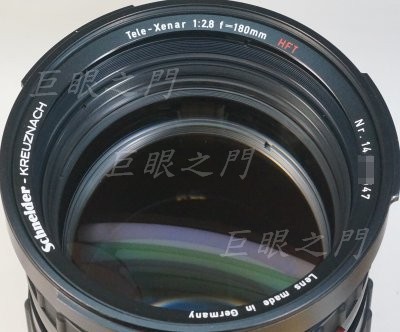

不錯的長鏡。
光學結構在說明書上有，但是好小好小，勉強畫一下， 6 群 6 片，加減看吧。

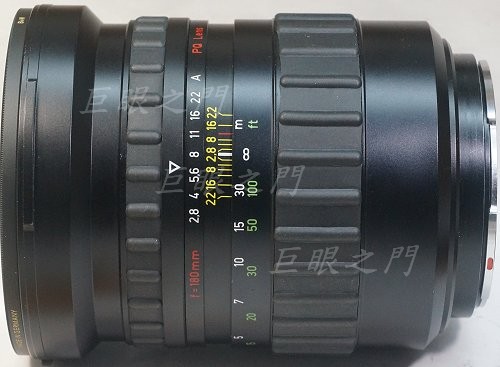

側面。
尾巴，這個鏡本來想用簡單版的改法，但是不行，因為後面一定要拆，否則光圈改手動很難。後面要拆的話，就順便把電子零件都拆了，以便減輕重量。

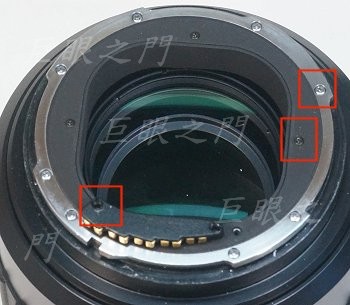

紅框中的螺絲都要拆，拆了才能把尾巴取下來。
先拆前面，要用很大的橡皮柱先把銘環轉下來，然後再把前鏡組轉出來。此鏡很奇怪，原來前段就有點晃動，原來這裡面的幾隻螺絲全部都是鬆的！太奇怪了。

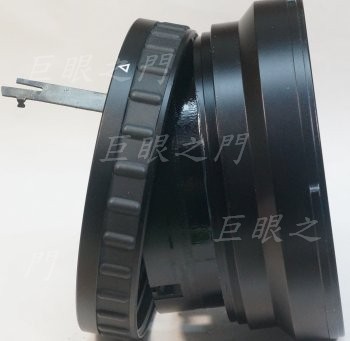

周邊的螺絲取下，濾鏡環以及光圈環就可以拆下來。
紅框裡面有四個小磁鐵，可以直接取下來。兩邊的磁鐵鏡主說要取下來，要取下就要拆後面的對焦系統，不過，這個鏡的光圈要改手動，後段必須要拆開。

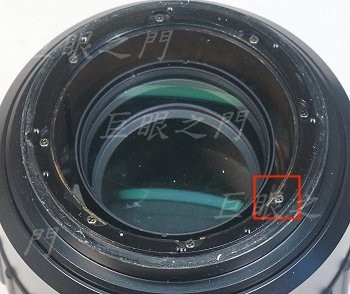

後面接環以及上面的螺絲都取下，裡面還有螺絲，紅框中共八顆，都要拆掉。

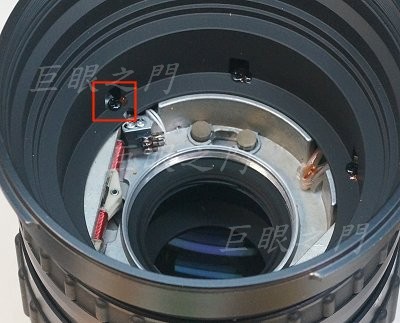

縫隙裡面可以看到螺絲，要用很長的螺絲起子伸進去拆。

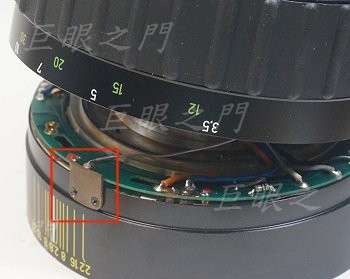

後段的對焦系統可以取下了，紅框中的那個零件要拆掉才能將景深環取下。

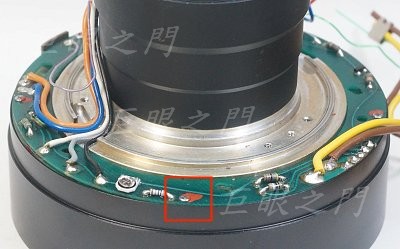

紅框中周邊有幾隻螺絲，都要拆下來才能把電路版去除。
電路版已經去除。紅框中的螺絲也要拆掉，然後才能把快門葉片取下來。

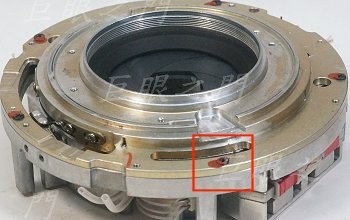

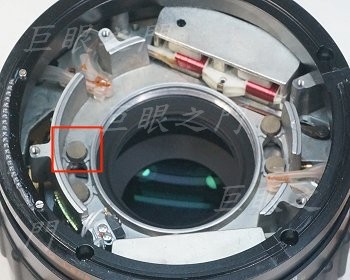

景深環已經取下。紅框中螺絲取下就可以將這個零件前後分離，但其中有些孔洞中還有鎖磁鐵零件的螺絲，也要拆。其中一個磁鐵是控制快門的，有個連桿要剪斷，忘了拍照。

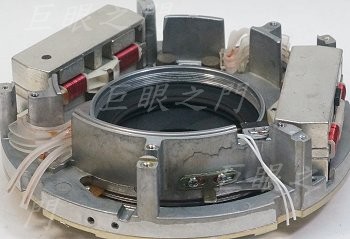

後面的螺絲去除後，方形的磁鐵可以由前面暴力取下，連著電線的可以剪掉就好。

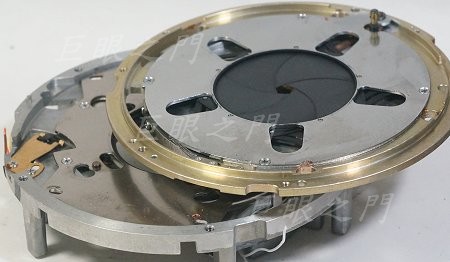

前後分離後快門葉片可以取下，圖中已經將快門葉片去除，只要是連著電線的零件都可以去除。

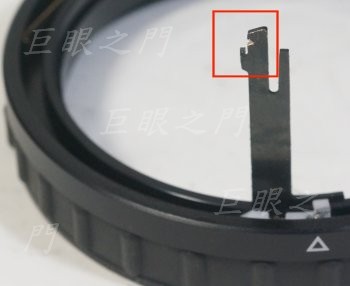

光圈連桿形狀與其他短焦鏡頭形狀不同，所以並不能像其他那樣鎖個銅片就可以。這個連桿要在靠末端磨個小缺口，要勾彈簧用。
因為要避免轉到 A 檔，所以要在轉到 f22 時阻擋一下，做了這個形狀的銅片。

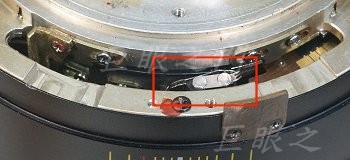

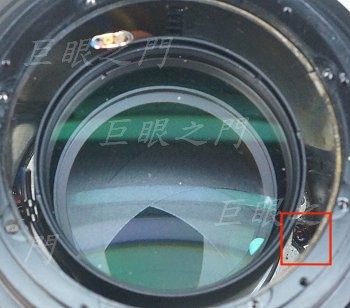

這個縫隙中可以看到光圈連桿的末端，要先把光圈環裝好，再由縫隙中去加工。

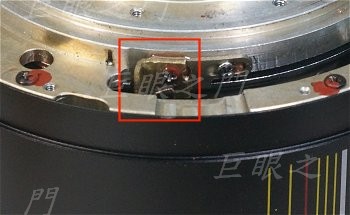

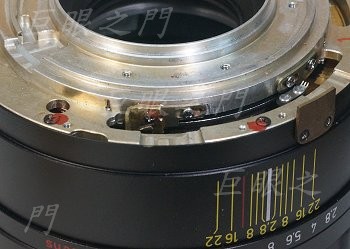

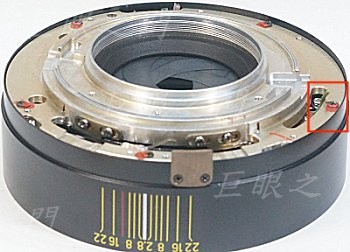

左邊這裡把銅片鎖上，擋住光圈連桿超過 22 的位置。

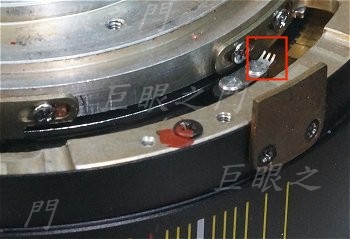

這裡原來光圈機構上有電刷，都剪掉。
做了個勾子。
把光圈連桿與光圈機構勾在一起不要脫開就可以了，處理穩妥後其他的都裝回去就完工，整體而言並不困難。
