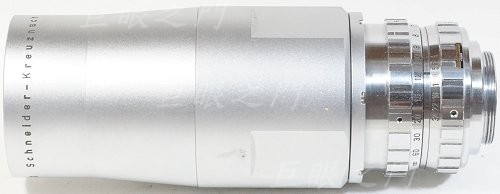

C 接環的鏡頭，本來鏡主想改 M42，但光圈環在最後面，改 M42 有相當難度，但也許不是絕對不行，不過改 M42 就必須捨棄原有的對焦及光圈機構，後面要用對焦筒，會變成尾巴外徑很。鏡主覺得還是保留原有外觀好了，於是就改 Sony E 吧，本來 C 接環可以透過轉接使用，但是此鏡後鏡組很深入，週邊像場會被 C 接環擋住不少，那就只好改了。
這裡週邊的螺絲拆掉就可以把 C 接環拆掉。圖中左方一圈螺絲應該是無限遠調整裝置，不過沒去動它，這樣萬一要恢復時裝回就無須再調整。

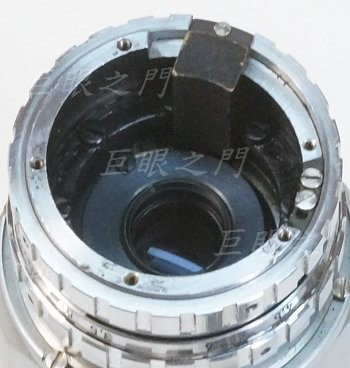

裡面的狀態。右上角的銅製零件是光圈環與內部光圈機構連動用的。這個會轉動的區域有點問題，有一區大缺口，尾巴裝上其實會有點漏光！原來是 C 接環，有很少的漏光會被 C 接環擋住，但是改鏡後，可能就要處理一下了。
這個凸出的連桿可能在某個光圈時會造成一些暗角，等測試時再看看吧。

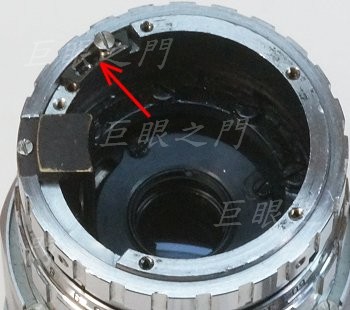

這個零件是限制光圈環轉動範圍的，原來的設計是可以將光圈完全關閉，但那是真的用在攝影機時，現在應該無須此功能，因此調整了位置，使光圈縮到約 f 45 處為止就好。

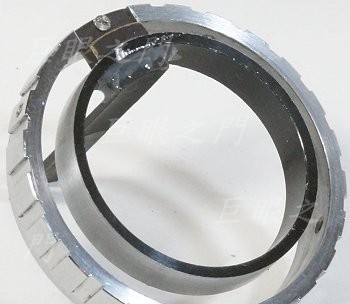

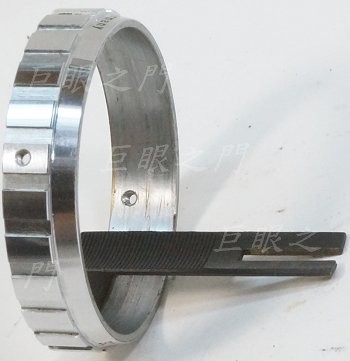

取下的光圈環，長長的銅零件是光圈連動機構。

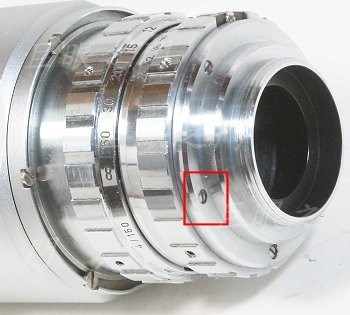

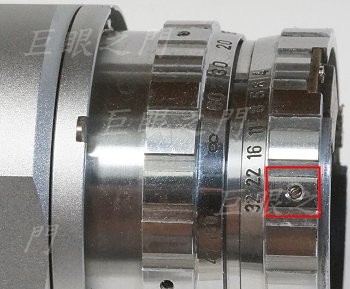

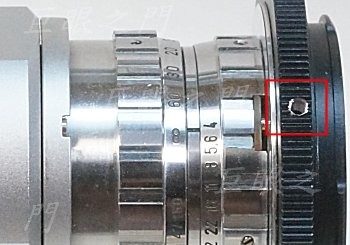

這裡原來的螺絲孔中沒有螺絲，但這個位置如果沒有螺絲，空空的孔洞其實會漏光！於是用個止付螺絲封起來。

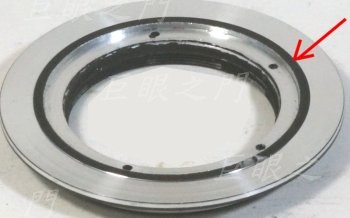

找個 M42 接環，內側車到凹下去，要「扣在」原來的接環位置。但箭頭處要留一圈有陽極的區域，以便與原來光圈環接觸時可以有陽極較為耐磨，所以內緣的深度要車的準一點。

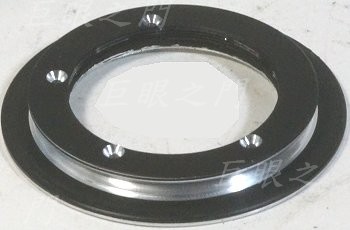

另外一面。原來的 M42 螺紋已經車掉，車成斜面以便用止付螺絲鎖住後面的 Sony E 接環。
E 接環上內側車掉的深度可以調整無限遠的位置，雖然原來有無限遠調整裝置，但為了萬一要裝回不必再調整，所以沒去調整原有的機構。

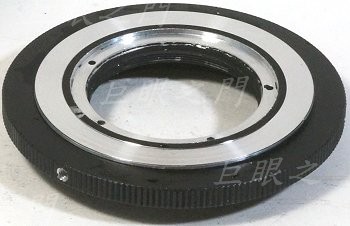

修整過的 M42 接環用止付螺絲鎖在 E 接環內。

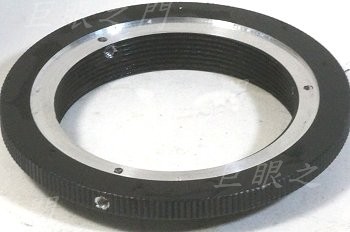

E 接環上鎖止付螺絲的孔洞。
可以看到 M42 接環車成斜的以便鎖止付螺絲。

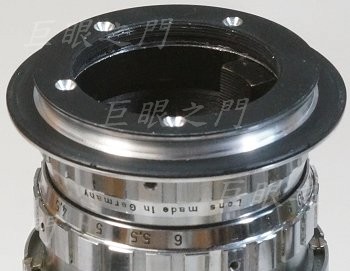

也可以先將 M42 接環鎖上。
前面說了會漏光，所以還要做個擋環擋住會漏光的區域。在原來的光圈機構上黏上一個鋁環，這樣可以擋住外面的漏光。

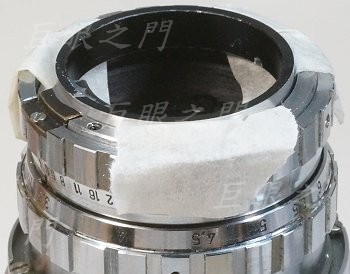

黏的時候要注意不能黏歪，歪了會磨到週邊，因此在黏的時候週邊先貼幾片遮蔽膠帶，這樣鋁環週邊就會留下縫隙，最後再把膠帶取下就好。

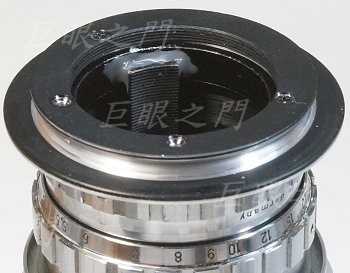

裝起來。裡面灰色的部分是膠，最後還要塗消光漆。

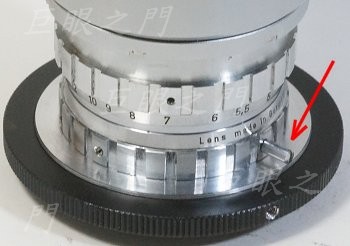

因為 E 接環外徑大，與原有的光圈環外徑差很多，不好操作，因此箭頭處鎖上一個柱狀螺絲，這樣會比較好操作。

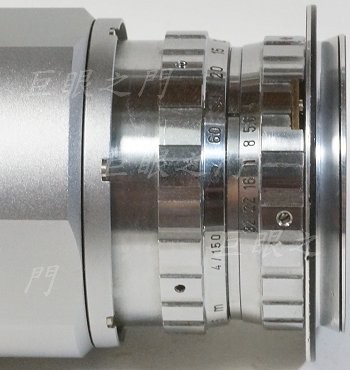

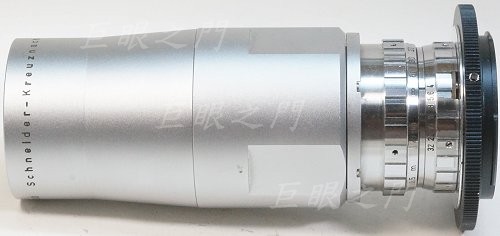

整體外型。這樣改起來其實是非破壞性改，只要把尾巴換回去就可以。
效果如何？SONY A7R 測試的結果，在 f22 時左下角會有黑影，這就是光圈連桿造成的。
f16 時則沒有連桿造成的暗角。但有像場不夠大而造成的輕微暗角，原來是 C 接環的鏡頭，也別要求太高了。
最大光圈 f4 當然會有些邊緣的失光。
另一個場景，最大光圈。
f8 拍一下。
