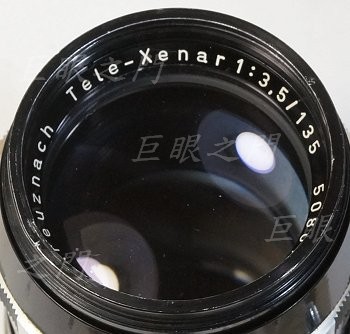

德國鏡,這個規格改過,但是這種接環的沒改過。

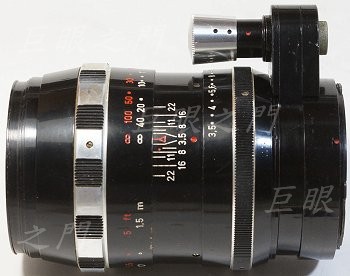

看到有凸起的,就想到不太妙了。
尾巴是 Alpa 接環。

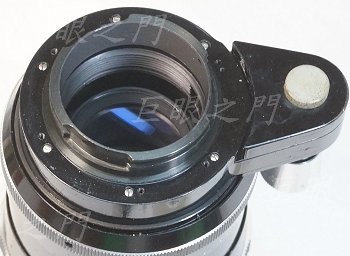

Alpa 接環上面一圈有些螺絲,拆開後可以把 Alpa 接環拆掉,結果裡面竟然是 EXA 接環,有點詭異。也就是說原來的設計是 EXA 接環,後面加上一節就成為 Alpa 接環。
EXA 接環上也有一圈螺絲,拆掉後可以將接環取下。

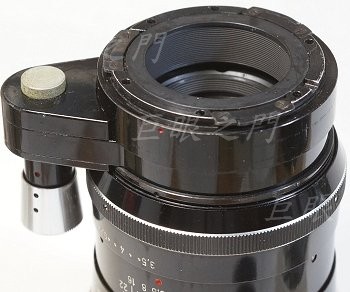

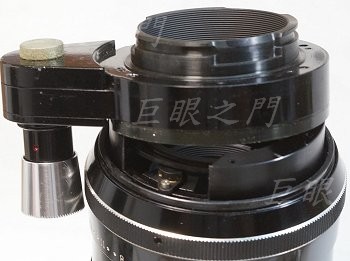

傷腦筋了,光圈的控制是在凸起物裡面,這就難搞了。

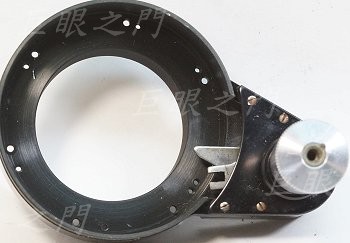

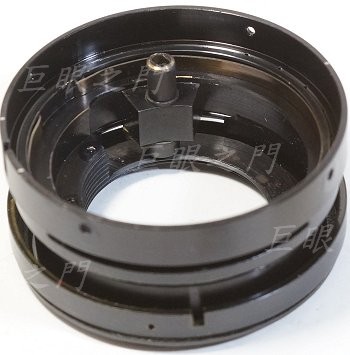

這是與凸起物內的光圈機構連動的裝置,裡面的鋁環可以看到不是同心圓的弧形,這也是控制光圈的機構。
拆拆看有沒有無限遠調整裝置,猜想是沒有。

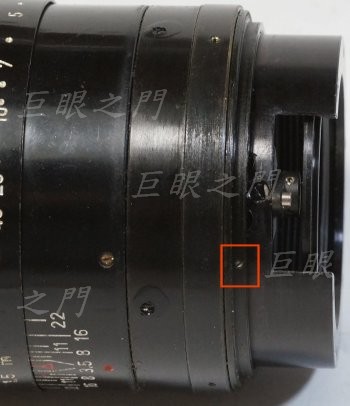

這裡有小小的止付螺絲,鬆開後有個環可以轉下來。

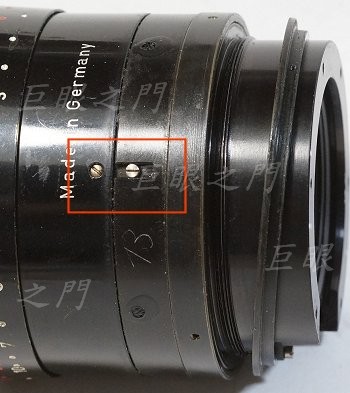

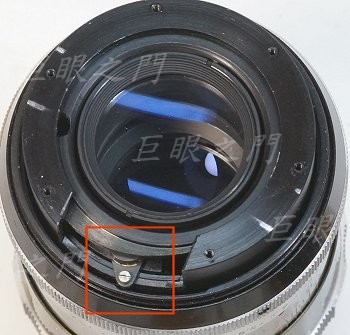

環轉下來。左方紅框中,右方是光圈連動螺絲,左方是固定後面鏡身的螺絲。

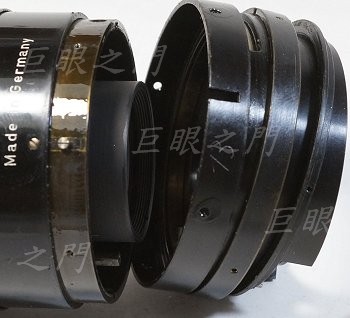

後段拆開。
這是後段的內部。
對焦環上的螺絲鬆開,前面的套環可以取下,但是裡面並沒有無限遠調整裝置。
沒有無限遠調整裝置,那就只好車修這一截,還好只要車掉約 0.45 mm 就可已無限遠。

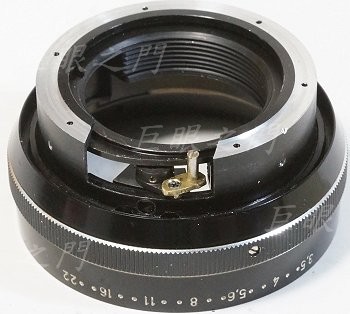

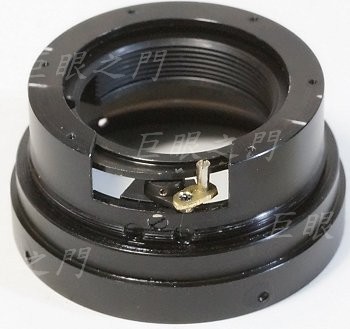

但是光圈機構要改造,做了銅片鎖在原來光圈機構上,銅片上再鎖一個柱狀螺絲,這樣裡面非同心圓的內環轉動時就把光圈機構頂到不同的位置,就可以調整光圈。但是這個銅片上螺絲孔的位置要很精準,測試了幾次,柱狀螺絲的中心點與轉軸中心的距離 7.0 mm 應該可以大約的將光圈控制在與原來數值差不多的大小,要算軸心距離為準。

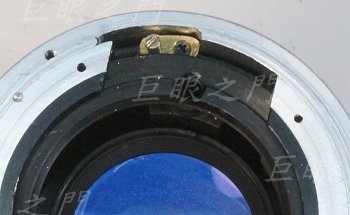

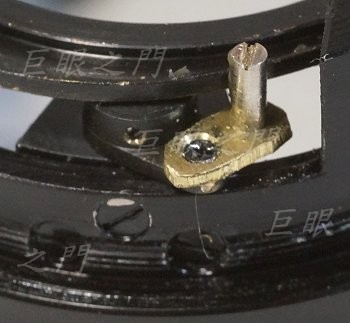

近拍。這個機構後來又重新做過,不用皿頭螺絲,直接用平頭螺絲,鎖起來接觸面比較大,應該比較不容易鬆動。這個機構本來想用 AB 膠黏,但是考慮到以後萬一要維修不好拆,還是用螺絲膠好了。對照原來的中間軸心處的三角形零件,本來的位置是對著較中間的,但是改後已經移位,重新固定在圖中靠右方的角度。原來三角形零件上有兩個止付螺絲,也要鬆開重新固定角度。三角形零件保持原來位置也可以,只是那樣外殼要更薄,覺得不宜。

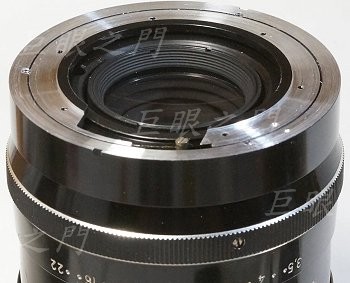

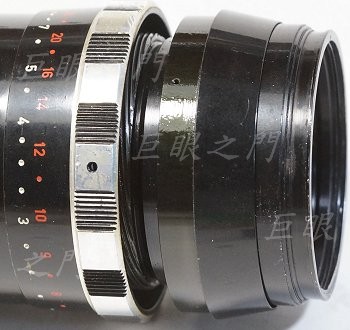

把座子外側車修一下。

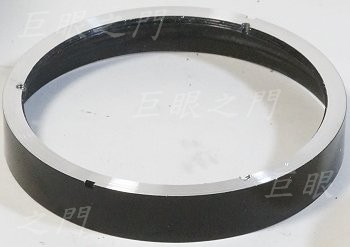

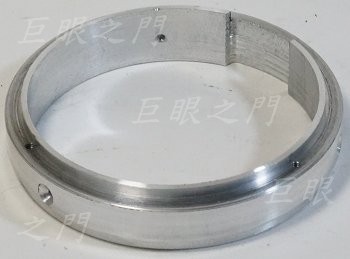

做了鋁環要鎖在尾巴,這樣才能鎖 NF 接環。

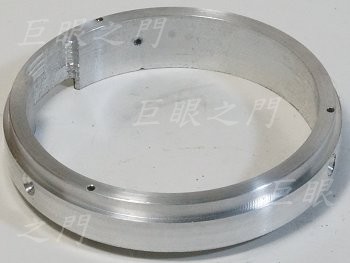

另外一面。
缺口處要避過光圈機構。

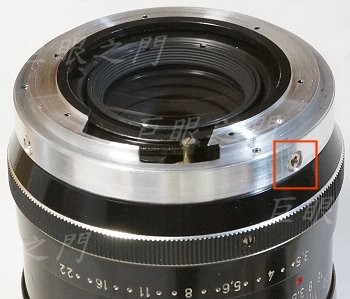

側面用螺絲鎖住。這個鋁環要鎖上後再車修到裝上 NF 接環剛好無限遠。

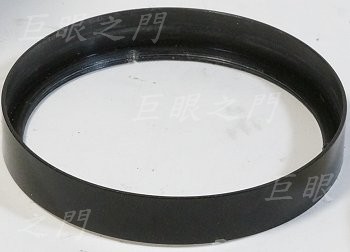

外面套上一個有陽極的廢料,這樣外面才會是黑的。
另外一面。
放上去,接環要穿過黑環鎖在底下的鋁環上。

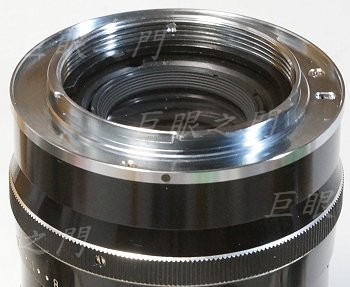

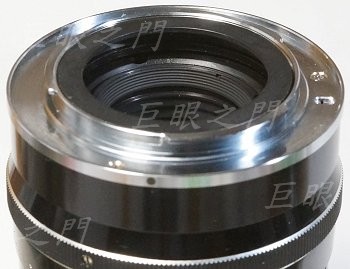

用 6 mm 的長螺絲鎖上 NF 接環。
原來 Alpa 接環內有個護環,是有彈性的,剛好還可以卡在 NF 接環內。

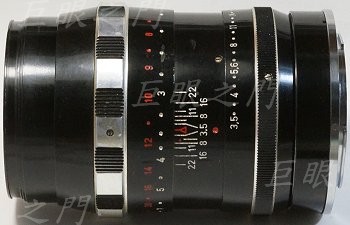

側面,全貌。其實這隻鏡破解之後並不難改,就是那個光圈難搞,不過抓到尺寸後也就簡單了,雖然與光圈數值也許有些誤差,不過誤差有限啦,如果用測光拍的話其實沒影響。
