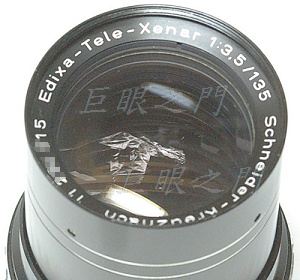

這隻鏡改過，但是以前是改 Pentax K 接環，改 K 比較容易，改 Nikon 就不一定。

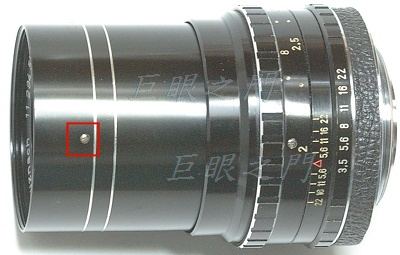

側面的外觀，紅框中的螺絲是固定濾鏡環的。

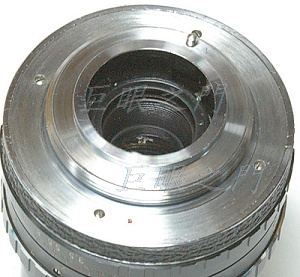

原來是 M42 接環，由四隻螺絲固定。
螺絲拆掉，接環就可以取下，是一個很薄的接環，大約只有 0.6 mm。

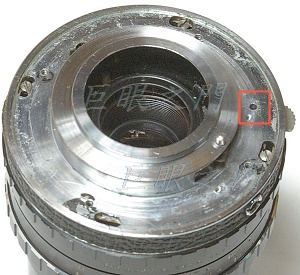

紅框中本來有個彈簧，圖中已經取下，這個彈簧是頂住裡面一個鋼珠，是 A/M 切換開關用的定位鋼珠。
這裡有一節光圈控制機構，由邊緣的四隻螺絲固定，有一隻螺絲已經不見了，應該是被拆過。

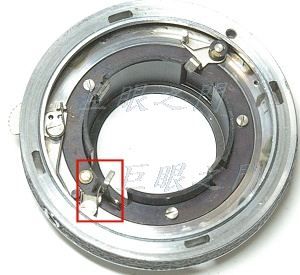

這一節要裝回時，注意紅框中的零件與裡面光圈撥桿的相對位置，此桿要在鏡心光圈撥桿的逆時針方向。

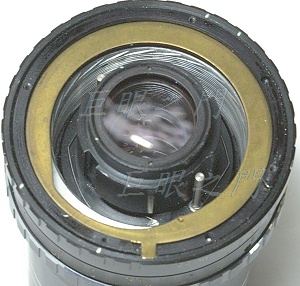

銅圈是光圈控制機構，要與鏡尾的機構連動。
裡面的圓柱就是鏡心的光圈撥桿。

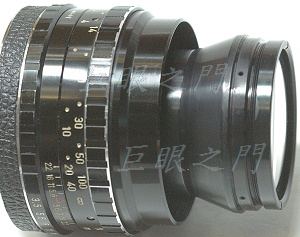

濾鏡環拆下時的外觀。

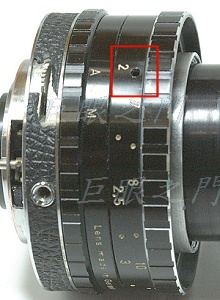

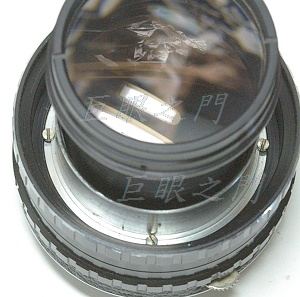

紅框中的螺絲拆掉就可以將前面的一節環取下。
裡面可以看到無限遠調整螺絲，先調整到極限。

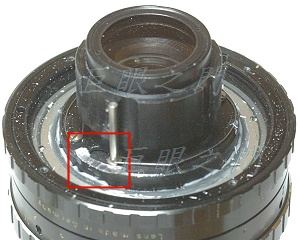

測試了一下，雖然可以調整到無限遠，但是這個區域會頂到鏡尾的光圈連桿，把他磨掉一些，磨的時候，如果拆下來磨也不會比較好，還是這樣磨吧，把內外複螺紋轉到齊平，在縫隙的位置抹了一些黃油，這樣就可以把碎屑黏住而不會進入複螺紋，最後再把黃油與碎屑一起擦掉就好。

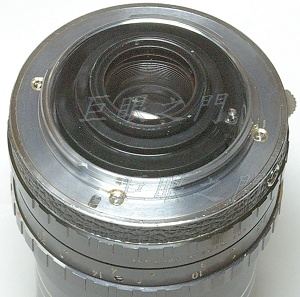

把 Nikon 用的轉接環邊緣車掉鎖在尾巴。
裝起來的外觀。
測試了一下發現，雖然可以對到無限遠，但是裡面的光圈機構還是會頂，差了一點點，大約縮到光圈 f8 左右就會因為頂住而無法繼續縮小。如果先把鏡頭向前調整，光圈縮小後再調整焦點則可以正常使用，所以用的時候要注意這個問題。
這隻鏡後面很凸出，在全幅機上應該會打鏡，一般常說長鏡頭比較不會打鏡，那只是一般情形，有些還是會打的，要看整體的光學設計，有些就是會打。這隻不但會打，而且還沒什麼磨的空間，因為後鏡組的鏡片已經很貼近鏡框了。
