這個鏡原來已經裝在改成 Nikon F 接環的座子上，這原來應該是空照鏡之類的。

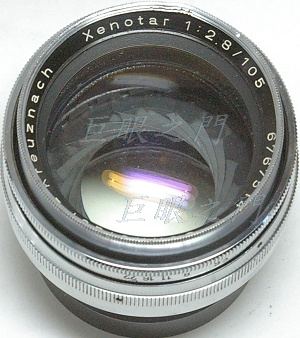

這是前面的鏡組部份，這是光圈修好之後拍的。

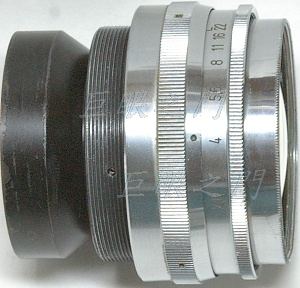

側面。
鏡組很容易拆下，用暴力轉下來就好，剩下鏡心。

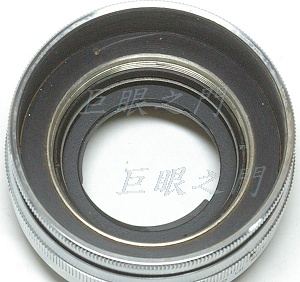

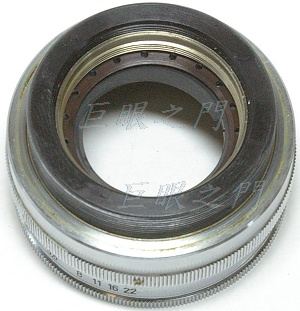

鏡心裡面可以看到光圈葉片位置跑掉了。
光圈葉片脫位了，由前面看，發現應該是頂住光圈機構前環的鎖環鬆了，因此前環向前移動，那些葉片的小柱子就由原來後環的孔中脫出。但是要歸位還很麻煩，光是這樣轉，弄了好久還是不行，只好全部拆開重新裝，這可是很麻煩的，一共有 19 片，裝起來可是很有挑戰性的。
都拆開比較好工作，這個尾環要把孔中的小螺絲拆鬆才能轉下來，裡面是內六角的小螺絲，還好並不緊，用小起子卡著也可以轉鬆。

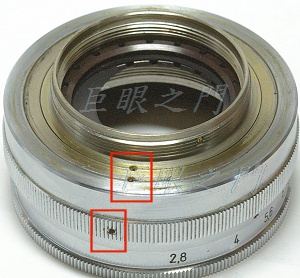

上面的紅框中有兩個小沈頭螺絲，這是固定外面兩層環的功用。

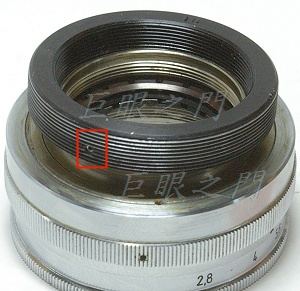

底下紅框中的小螺絲要轉鬆。
小螺絲轉鬆，這個環就可以取下。

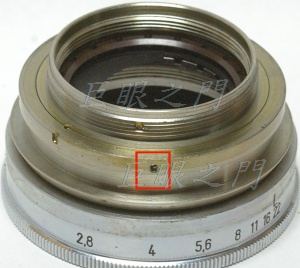

這裡還有小沈頭螺絲，也要轉鬆。

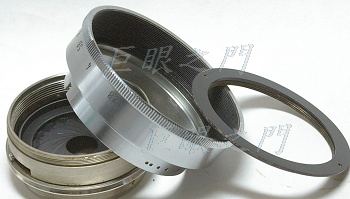

這個環也可以取下了，左方紅框中固定的金屬片其實是光圈定位鋼珠的彈簧片，在右方紅框位置的金屬片底下其實有一顆鋼珠。
金屬片拿下來是這樣的，左方的孔洞是鎖螺絲的，右方的孔洞中有鋼珠。

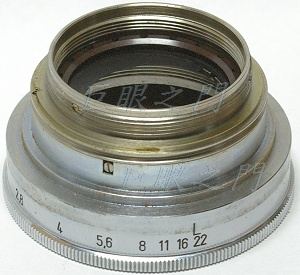

剩下這樣。由縫隙中可以看到固定光圈內部機構連動的小螺絲。

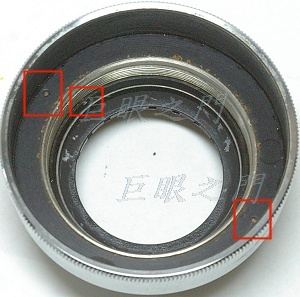

外面紅框中有小孔，可以卡住將一個扁環拆出來。
環內的紅框中是裡面頂住光圈機構前環的卡環，就是它鬆了，導致光圈葉片脫位。

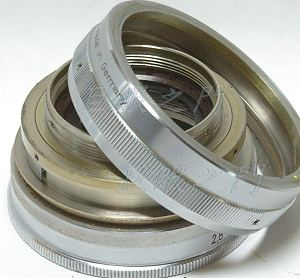

前面的扁環拆下後，可以拆成這樣。現在可以將裡面的光圈葉片全部取出，慢慢裝了好久才裝回。
像這樣的光圈葉片比較不怕進油，不像拍攝時才縮光圈的那種葉片絕對不能有油，所以這種十幾片葉片的如果真的裝不回去，可以在光圈機構的內環上點一些油，然後再裝就會比較好裝，因為油會把已經到定位的葉片黏住，比較不會跑掉，最後把光圈機構固定好，再用去漬油把油洗掉。但是這樣有個後遺症，就是絕對不要期望洗的乾乾淨淨，所以除非原來就進油，反正已經有油了，或是真的很難裝才用這招。
D.T. Tang 製作
