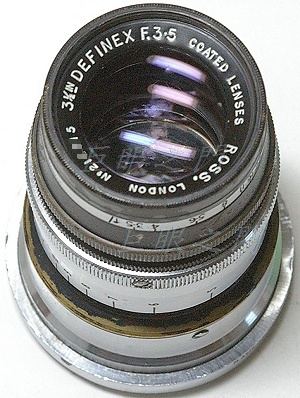

這是隻有點年紀的鏡頭，焦距很奇怪，不過這是由英制單位換算了，焦距原來是3.5"。
此鏡的光學結構不詳，但是由鏡片反光看起來，似乎只有三片，應該屬於庫克三重鏡的結構。

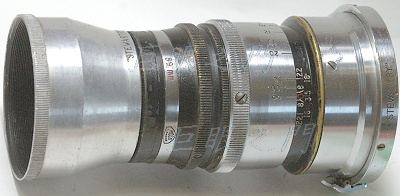

側面，前面的一節是遮光罩。
尾巴，有點特別的接環，據鏡主說是一種老 Contax RF 相機的接環。

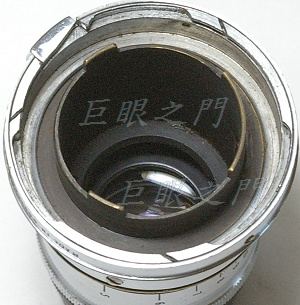

接環外面的螺絲拆掉就可以取下，裡面的護環有個彈簧頂著。

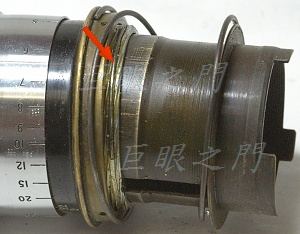

箭頭處有個鋼絲，是限制最近對焦距離的。

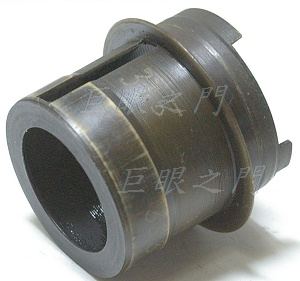

取出的護環，還要用到。

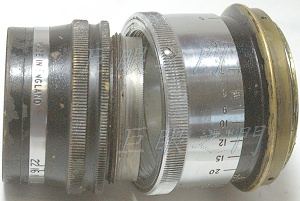

前面的鏡組可以轉下來。

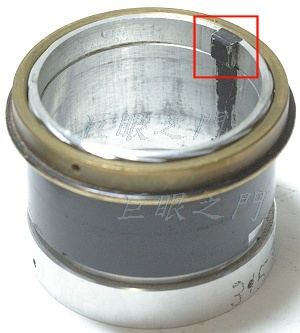

這裡有個凸起，原來是卡在護環中的，保持護環的一定角度，應該是與機身有些連動的功能吧。

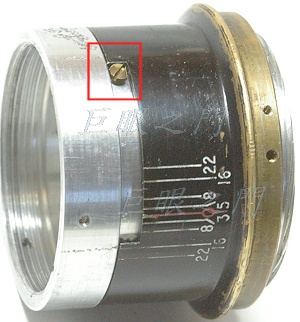

這隻螺絲是無限遠的定位螺絲，外複螺紋轉到這裡就頂住。
本來鏡主說對焦環卡死，還好只是複螺紋中的潤滑油變質，根本轉不動，黏住了，用暴力才轉出來。複螺紋真的因為撞擊而卡死的話，一般來說大概都沒救。

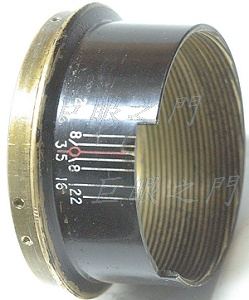

這是內複螺紋，是轉出來清理乾淨之後拍的。
對焦環原來連在上面，用螺絲固定的。

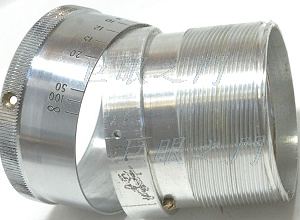

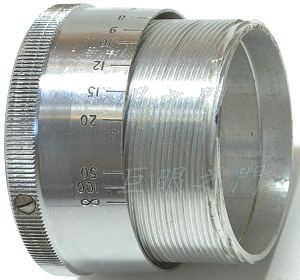

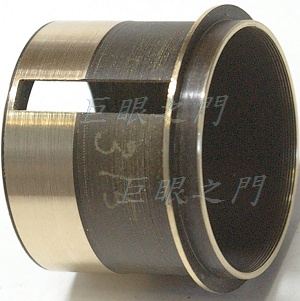

外複螺紋，也已經清理乾淨了。

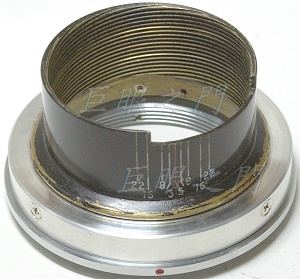

原來的無限遠沒有問題，不需要車短，還要做個結合環裝上。圖中接環也已經鎖上了。
原來的護環車平，凸出於接環的部份也要車掉，但是有個縫隙還要補起來。

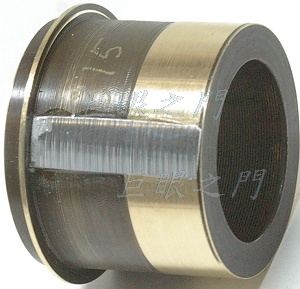

縫隙處黏了一片鋁片，車薄了，不然會磨到鏡組的內側。

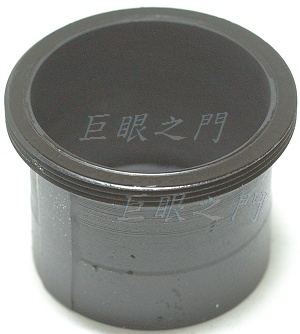

黏了一小截有 M42 螺紋的金屬環，這樣就可以轉到接環內，然後用接環上的拆鏡定位螺絲鎖住。
零件都弄好了，要正式裝回，先把對焦環裝上。

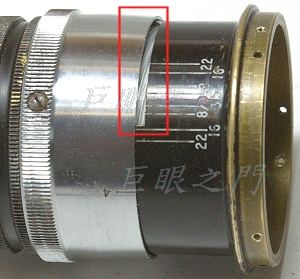

本來鏡主想更改最近對焦距離，但是對到更近這裡會有縫隙露出來，雖然可以調整一點點，但是很不好弄，要車複螺紋才行，而且了不起調整十幾公分而已，還是算了。

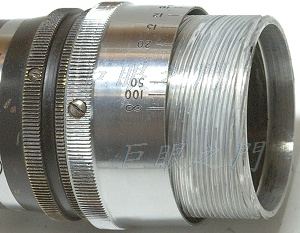

外複螺紋裝回，裝回時要注意，因為牽涉到無限遠的定位螺絲，所以只有一個角度是對的，因此複螺紋脫開的位置要作好記號。

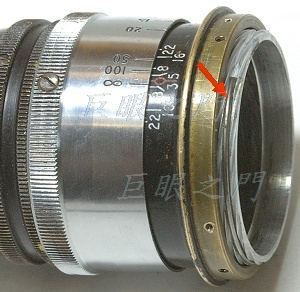

裝回後，箭頭指示的那根鋼絲裝回，這樣就限制了最近對焦距離，鏡頭也已經不會脫開。

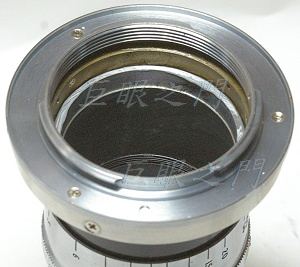

結合環以及接環裝上，但裡面還沒裝護環。

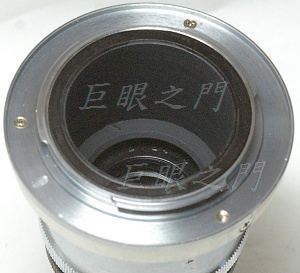

護環鎖上，完工。

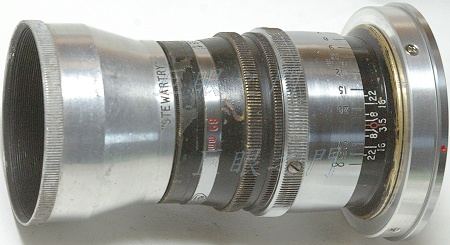

這是側面的外觀。
D.T. Tang 製作
