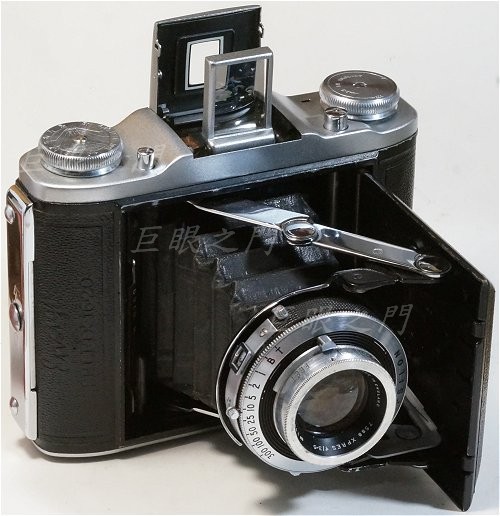

老中幅機,鏡頭是 Ross 的,這種鏡頭大概都三片而已。
鏡頭光圈只有 3.5 。

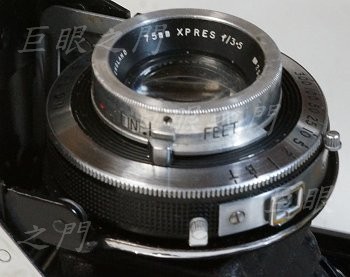

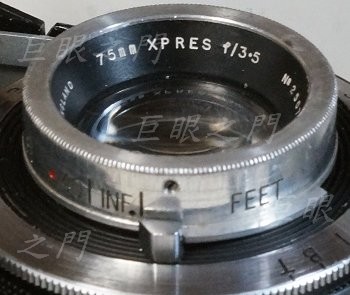

再近一些。

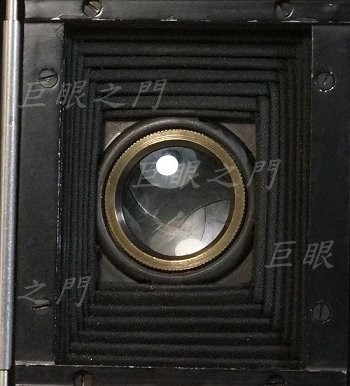

機身內有鎖環,取下就好。

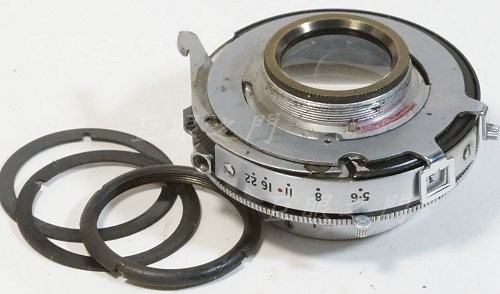

鏡尾有鎖環以及墊環。

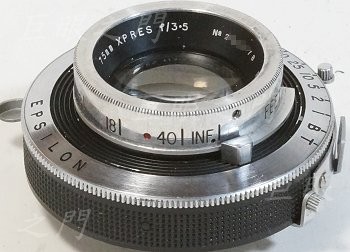

前面。

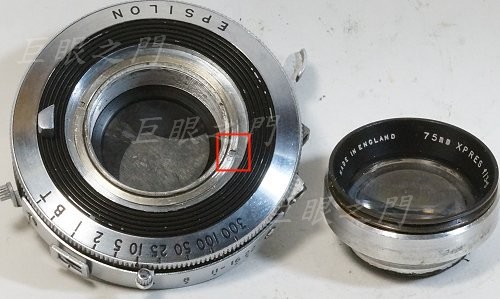

前鏡組與中間鏡組可以轉下來。鏡身上還有鎖環。

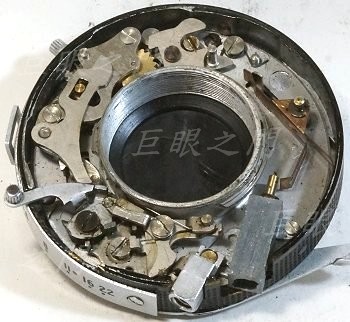

鎖環拆掉,裡面的零件,看起來比現代的類似快門機構粗糙多了。

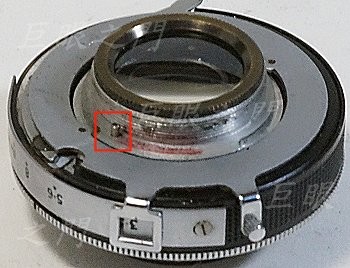

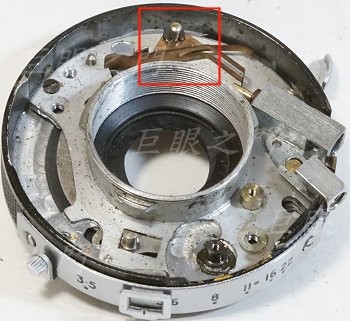

拆到剩下這樣,紅框中的不能除去,突出的桿子還會用於定位。已經忘了拆哪些螺絲,反正螺絲拆了就可以把前後段分離,葉片可以取出。

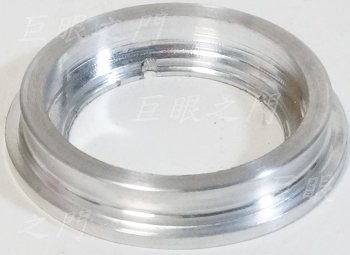

做了鋁環,要鎖在鏡尾。
這裡有定位的小螺絲。

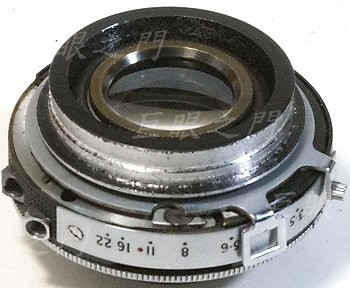

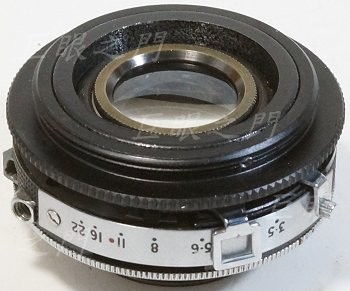

鎖上鋁環,尾巴噴黑漆。
止付螺絲鎖上 M42 接環。
後面裝上 17-31 mm ,M42-M42 的對焦筒,後面在接 M42-NF 接環,所以算是超級 M42 接環。

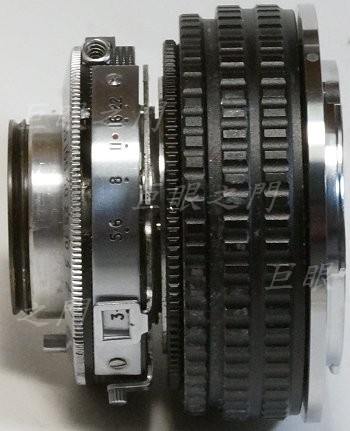

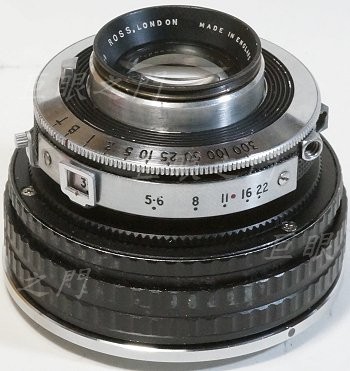

側面。
