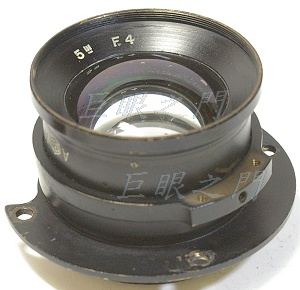

這隻鏡有夠老,幾乎沒鍍膜。銘環上沒有廠牌名稱,鏡主說是 Ross。

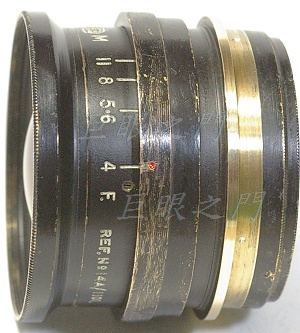

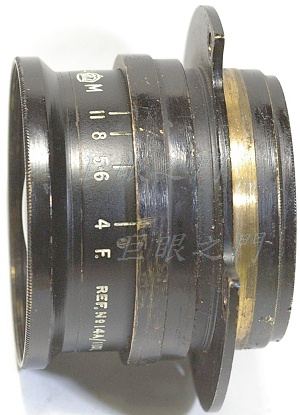

側面,光學結構不明,由反光看起來,至少四片以上。

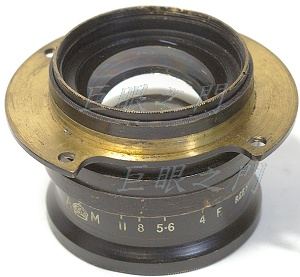

尾巴。

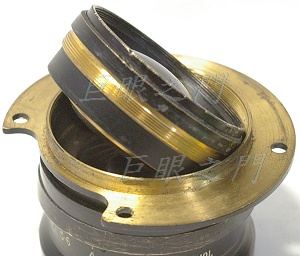

後鏡組可以轉下來。

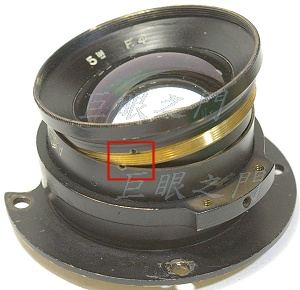

紅框中螺絲不要動,這是固定內部光圈機構的。紅框左方的是固定鏡組的。
止付螺絲拆掉就可以把前鏡組轉出來。
鏡組拆下,把凸緣車掉。

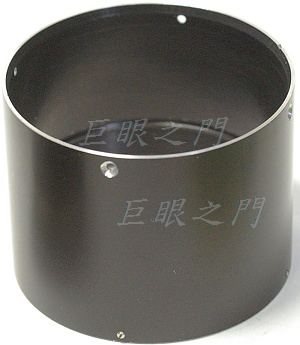

鏡主有哈克的 helicoid ,請鏡主量了長度,以 21 mm 長度為準,做了個長筒子。
前面用止付螺絲固定在鏡筒上。
後面做了這些零件固定,筒子內要貼黑絨紙。
裝起來,但還沒上螺絲,裡面的零件還要噴黑。

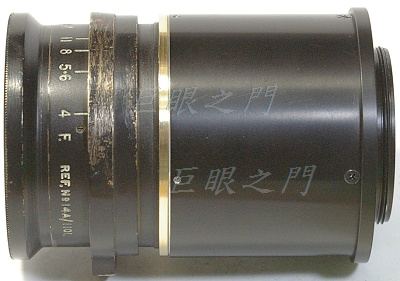

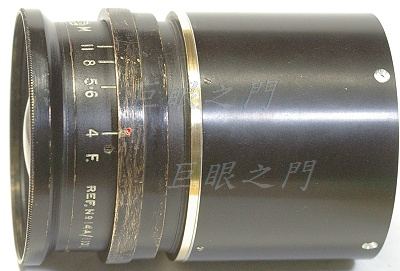

螺絲鎖起來,完工。不難,但是要做好幾個零件。
D.T. Tang 製作
