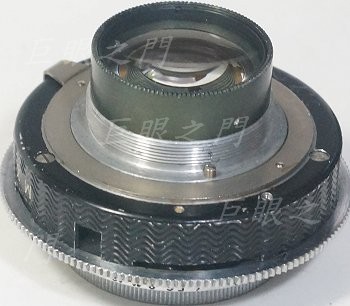

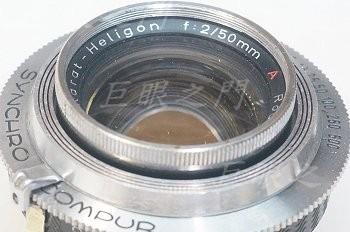

老德鏡，鏡主要把它種在一個 Canon L39 的鏡頭裡。

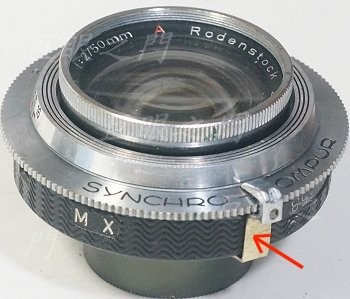

另外一面。

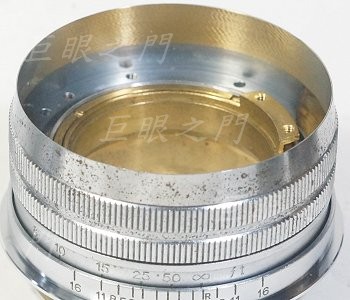

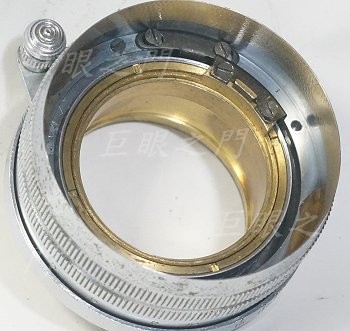

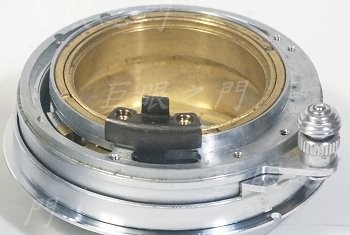

Canon 鏡頭的外殼，因為對焦環內徑小，會磨到鏡頭的光圈調整機構，所以內側要車大，而且要車大不少，都車到邊緣快破掉了，所以邊緣最後還是車短了一點點。
這裡會磨到對焦環內側，所以也要磨薄，磨的很薄了，不能再薄，怕會軟掉。
原來使鏡頭直進直出的機構，這個零件上方要磨短，不然會頂到鏡頭。
磨短後都裝回去。

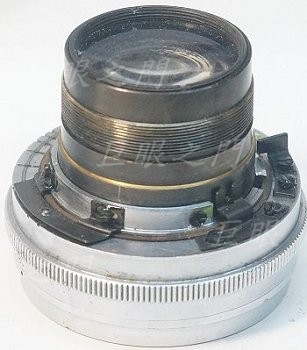

這是母鏡的鏡心部分，玻璃原來都變質了，所以就拿來利用吧，否則還要找銅零件改造不好弄。把上面的螺絲都拆掉，光圈也拆出來。
底下的銅零件要用到，上面鍍鉻的零件用不到了。

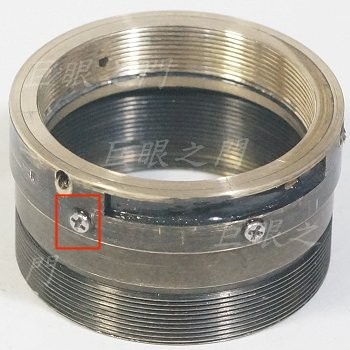

把銅的部分車到大約這樣，又找了一個銅廢料車到內徑可以轉到鏡頭尾巴的 25 mm 螺紋上，外面要黏在這個銅零件內。紅框中的螺絲是要卡在母鏡的定位機構上，這樣鏡頭角度裝配時才會在固定的角度。

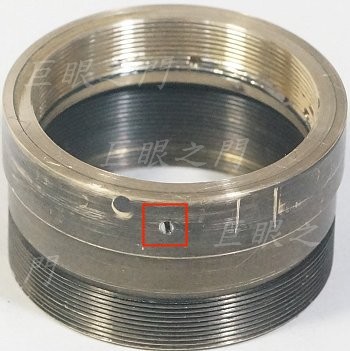

光是 AB 膠黏上其實也夠牢了，但側面又打了三隻止付螺絲，這樣保險一點。

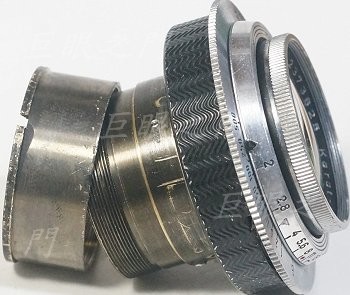

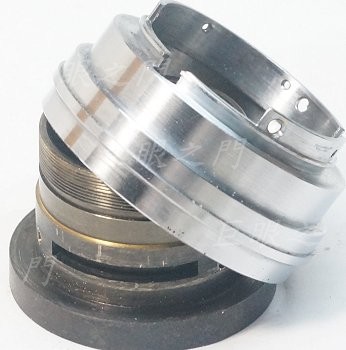

銅的部分轉到鏡頭尾巴上，左方是原來母鏡尾巴的鎖環。
但這個鎖環與連動機構的邊緣太接近，鏡主可能要修連動，所以這個鎖環的邊緣要車短一點比較好。

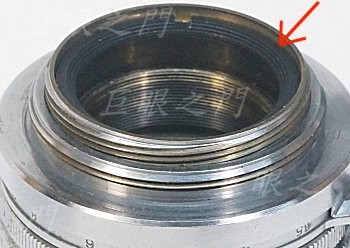

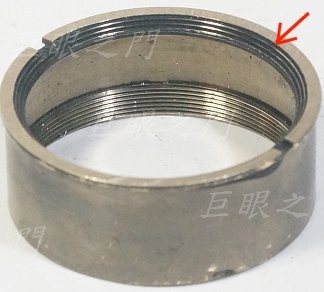

最後面車掉一點。
把銅環裝進去。

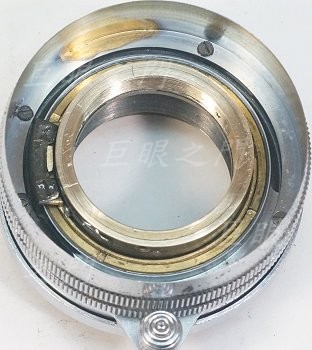

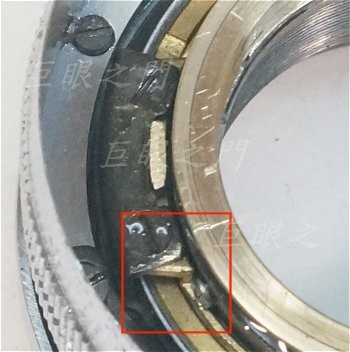

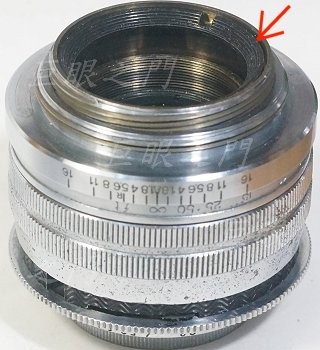

螺絲卡在這個銅的突起上，這樣鎖尾巴的鎖環比較不會亂轉。
鎖環車短了，所以這裡就有些空間了。

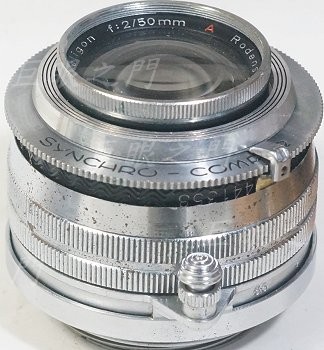

完成圖。

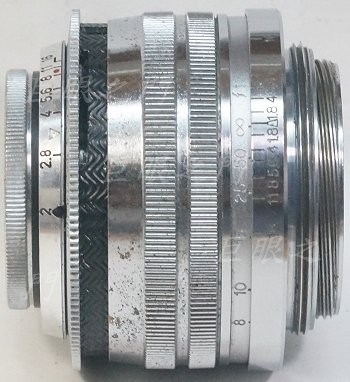

側面。
