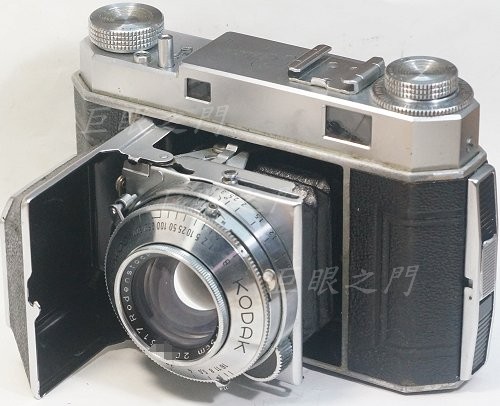

類似的改過，這台是第一次改，鏡主希望保留原有的對焦系統。
要把整組鏡頭拆出來，要先把上下固定鏡板的一些鉚釘拆掉或磨掉。

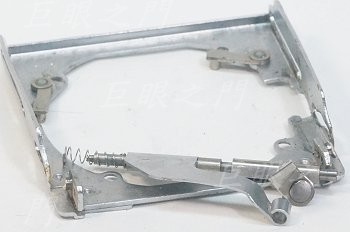

原來在軌道中的零件都要破壞性拆除，才能把這個組件整個拆出來，但是後來發現其實這個鏡板沒有用，不需要這樣拆，但如果不這樣拆，後鏡組其實很難拆，因為深深的凹陷在機身內。

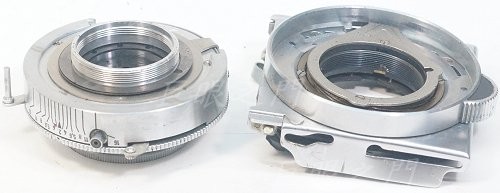

要先把後鏡組用橡皮柱轉出來，再把鎖環鬆開，鏡頭就可以取下來。
這個結構與其他版本 Retina 相機有點像，但是不一樣。

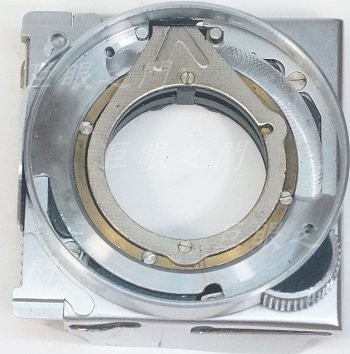

最上面的金屬片要先拆掉。

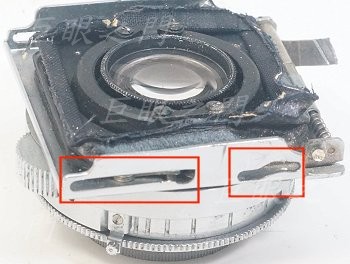

紅框中的螺絲也要拆掉。
左方突出的金屬片是控制快門的，改鏡後沒有用，可以捨棄。
這裡周邊的螺絲也要拆。
本來以為這個面板有用，但評估後認為沒有用，所以也白拆了。

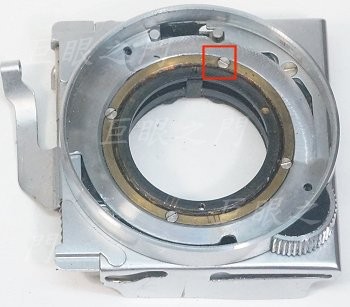

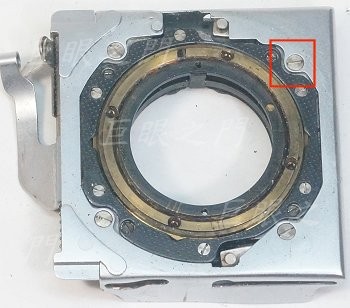

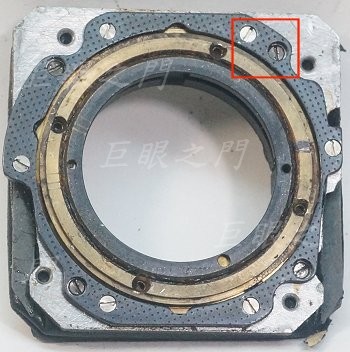

紅框中銀色的螺絲是鎖住黑色金屬片的。
黑色的螺絲則是將上方的鏡座鎖在底下的金屬片上，下一張圖會看到。

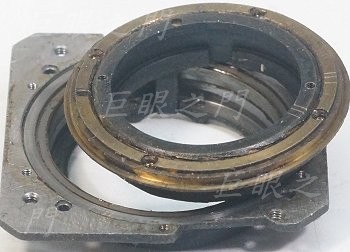

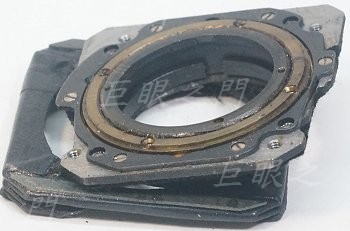

鏡座與下方的金屬片分離，下方的金屬片是結合蛇腹用的。

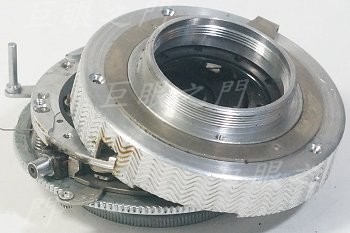

複螺紋機構可以取出。
複螺紋機構取出後，底下的座子要車圓一些，外徑要車小；而且這個座子是鑄造的，其實背面沒有很平，還要車一下。

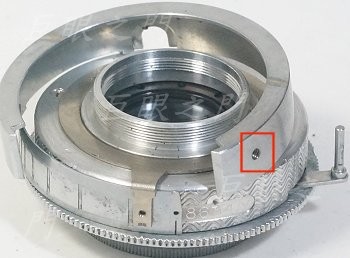

要處理鏡頭的快門葉片，側面有止付螺絲，要鬆開。鬆開後外殼可以取下，但裝回時要注意止付螺絲不要鎖太緊。
這裡周邊有三隻螺絲，都拆掉。
後蓋可以取下。

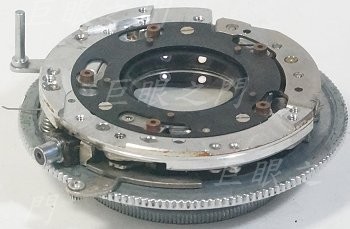

裡面會看到快門葉片，圖中已經將葉片取下。

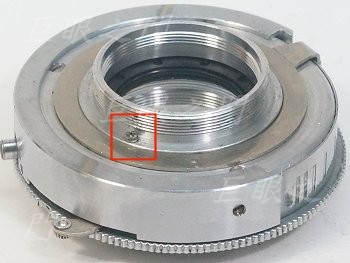

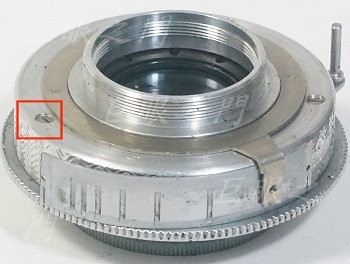

這裡原來應該有個小柱狀螺絲，但並沒有看到螺絲，好像原來就沒有！所以用個小螺絲鎖上；這隻小螺絲的功用是鎖在鏡座時定位用的。

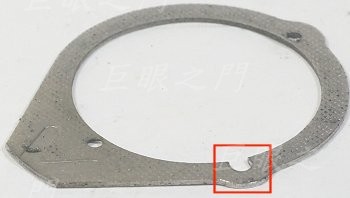

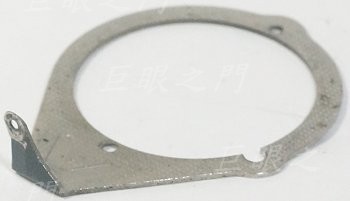

鏡座上取下的金屬片，左方突起沒有用，要磨掉。
因為這個位置原來的缺口是要卡住鏡身上的定位小螺絲，但是手上螺絲都不夠小，所以這個缺口要磨大一點。

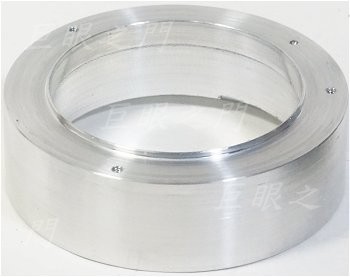

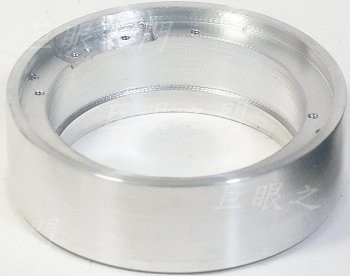

做了鋁筒，這一面要把鏡座鎖進去。
這一面要鎖 LM 接環。

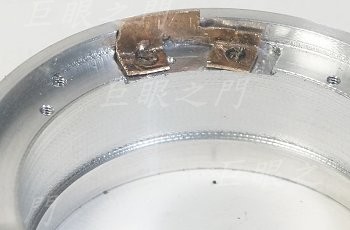

這裡鎖了一個銅片，作為限制對焦範圍之用。

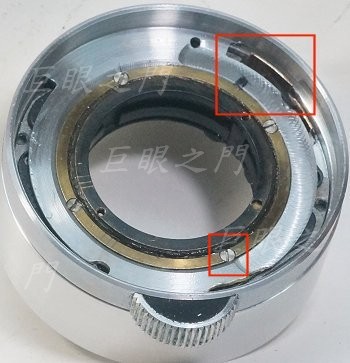

把已經車圓的鏡座鎖進去。
對焦環也鎖上，銅片會在對焦環的凹槽中。

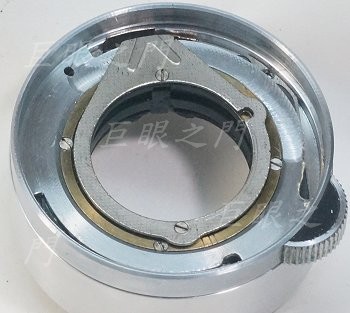

這個金屬片也鎖上。

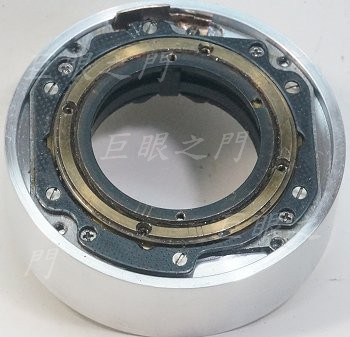

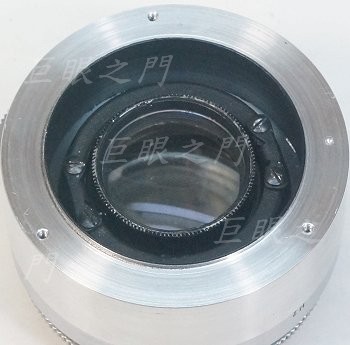

由這一面將鏡頭鎖上，後鏡組也轉回去。

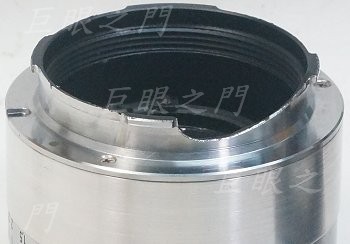

後面鎖上 LM 接環。

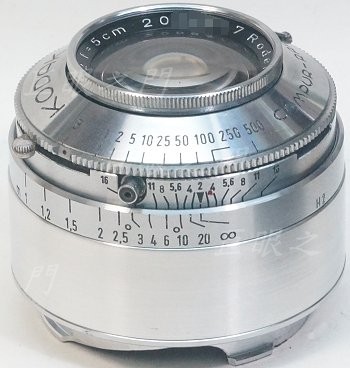

全貌。

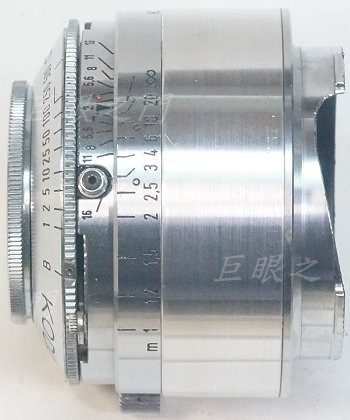

側面全貌。
| D.T. Tang 製作 |
