這隻鏡頭以前改過,但是以前是已經拆好的,勉強改了 M42。這次是連這一台原來的破爛機身一起送過來。

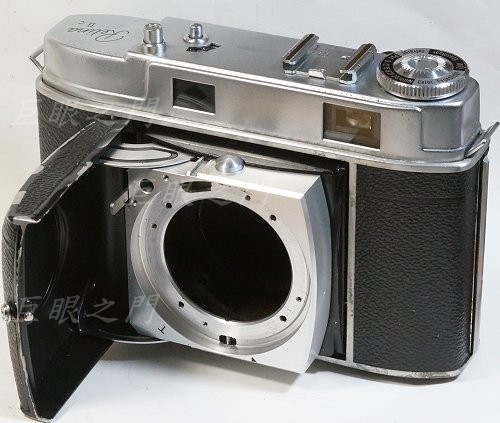

原來的機身拆掉鏡頭後的外觀。

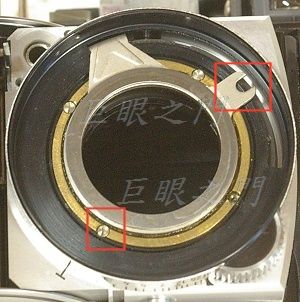

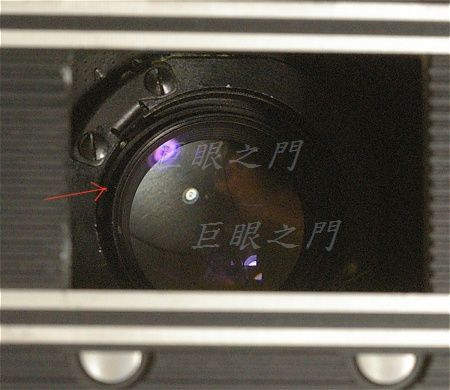

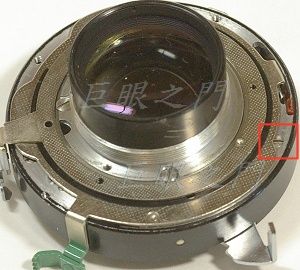

兩隻螺絲的部份是對焦定位器。紅色箭頭指的縫隙中有個卡環,卡環鬆開就可以將鏡頭取下,不過這個卡環很深,而且縫隙很窄,工具還不太好進去,沒去買那種超細的工具,只好把手邊的工具磨一下勉強湊合著,不過還是打開了。

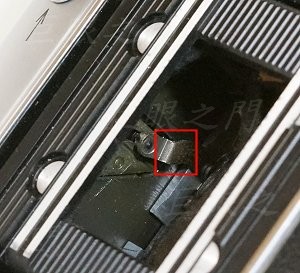

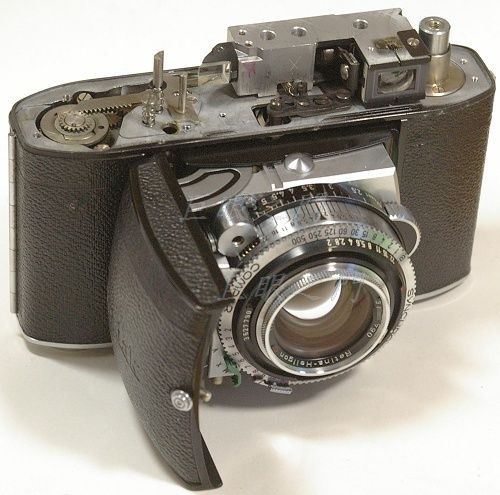

這個機身要把鏡頭拆下來,裡面這裡有連桿連著,不太好拆,既然要改了它,這個位置原來有蛇腹擋著,要把蛇腹割開才看的到,這個桿子可以直接剪掉,剪掉後,前面的對焦機構等等才能取出來。。

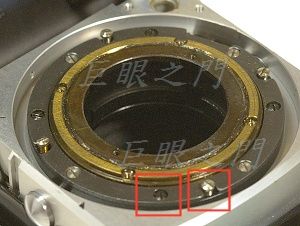

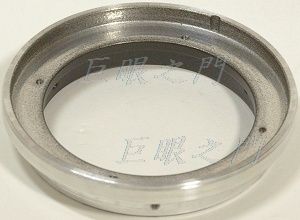

剩下的機身,下方紅框中的螺絲共有四隻,是固定對焦環用的,也可以兼做無限遠調整機構。上方紅框中的缺口是要卡住鏡頭後面的一隻凸起螺絲,以做為鏡頭定位用。

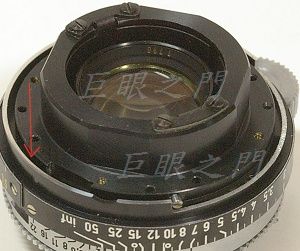

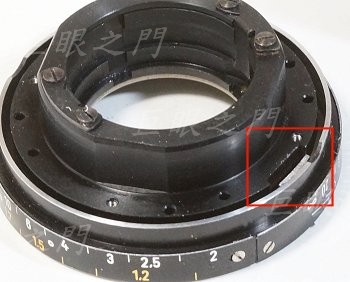

圖中最上面還有一片墊環,墊環取下後可以看到有缺口的金屬片上有兩隻螺絲鎖著。

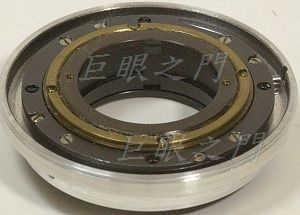

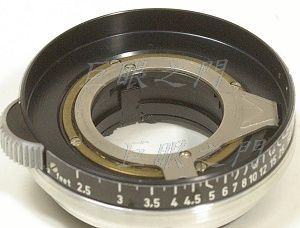

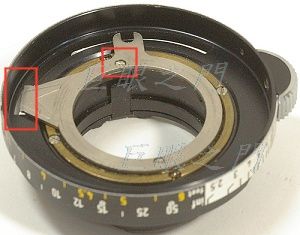

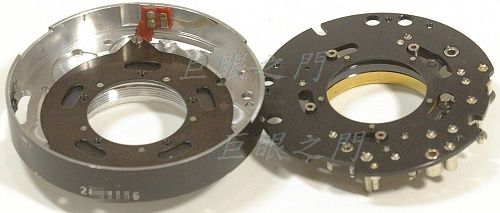

把金屬片拆下,固定對焦環的螺絲也拆下,就可以把對焦環取下。這個圓形的座子就是對焦機構,把紅框中的螺絲都拆下就可以將對焦機構整個拆出來。

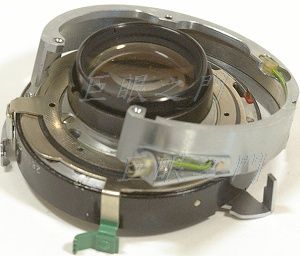

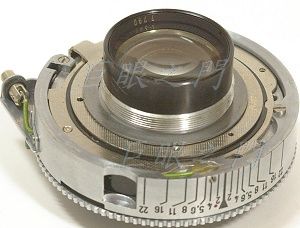

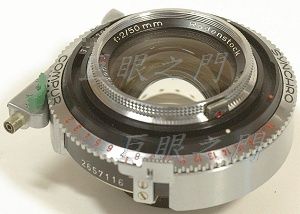

這是拆下的鏡頭,原來還有快門葉片,要用在數位機身上要把葉片等等的拆除。

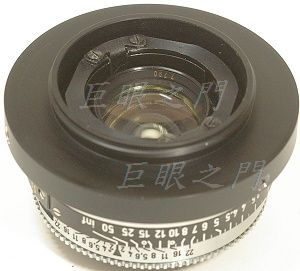

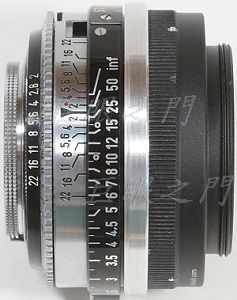

這個鏡頭前組是可以換的,將鏡頭旁的紅點金屬片壓下轉動就可以將前組鏡片拆下。

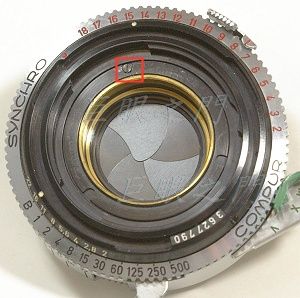

將鏡頭前組取下,紅框中的固定螺絲拆下,就可以把最上面有三個缺口的金屬鎖環轉下來。固定螺絲的做用是把鎖環轉到適當的鬆緊度再鎖上螺絲,這樣鎖環就不會再鬆動。
鎖環取下,就可以把前面的幾個環取下,這是內部,反正這些都拆掉,都沒用了,但是最後鎖回時要把圖中最上面的圓盤墊回去,有缺口的圓盤也要裝回。

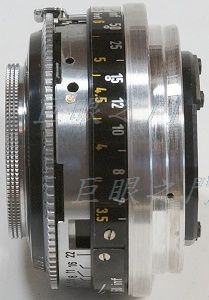

另外一面,靠左方三隻螺絲鬆開後可以將尾巴的外套脫去。上方的凸出螺絲就是要與對焦機構的金屬片缺口吻合。右方的螺絲有三隻,鬆開後尾巴上的一些環也可以取下。
外套可以取下。
這個螺絲鬆開後可以將鏡身分離。另外兩隻被其他還沒拆掉的環擋住了,所以那些環要拆掉。

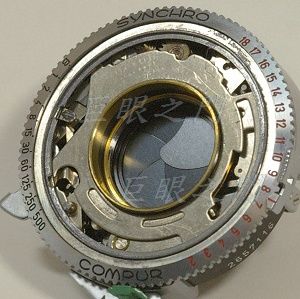

分離後可以把快門葉片拆除,圖中已經將葉片取下,取下前忘了拍照。
葉片取下後,除了快門有關的裝置以外都裝回去。
尾巴外面的環都拆開後才會看到周邊的螺絲。

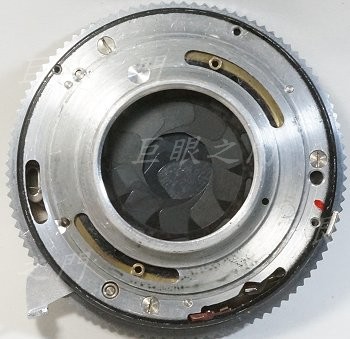

如果要清洗光圈葉片,裝回時要注意,要先把後面的環拆掉,這樣兩個圓弧狀內的螺絲座子才能轉到極限,那樣比較好裝。

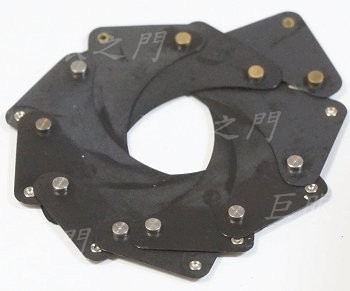

光圈葉片。

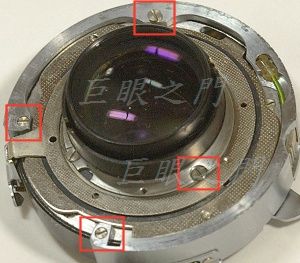

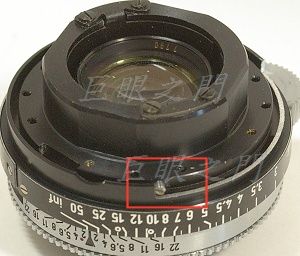

左方紅框中原來有凸起的桿子連在機身內,拆的時候不小心弄斷了,其實這個不要弄斷,因為它是限制對焦環轉動範圍的,沒有那個機構對焦環會轉過頭,這下麻煩了,還要再想辦法了。右方紅框中的螺絲就是固定金屬片的。
在對焦環邊緣磨了一區缺口,鎖了一個柱狀螺絲,這樣就可以限制對焦環轉動範圍了。缺口最後會用外殼擋住,所以看不到。
對焦環的邊緣太凸出,所以要稍微車掉約 0.5 mm。
如果裡面的金屬片沒弄斷,要把金屬片磨到與外面的環齊平就好。

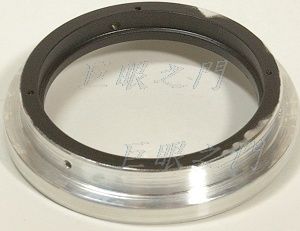

做了個鋁環,要鎖在對焦環與 M42 接環之間。
另外一面。

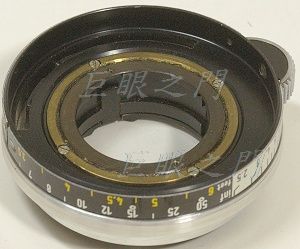

將對焦機構鎖上。
鎖上對焦環。
鎖上金屬片。
鎖上 M42 接環。

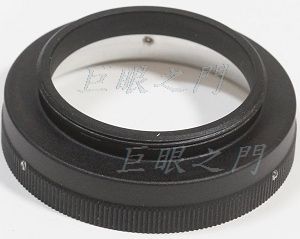

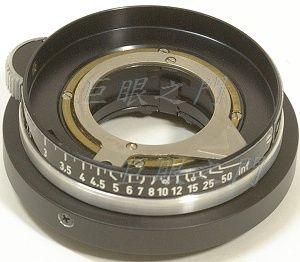

由對焦機構內將鎖鏡頭的卡環鎖回去,鏡頭就鎖上了。
另一面。

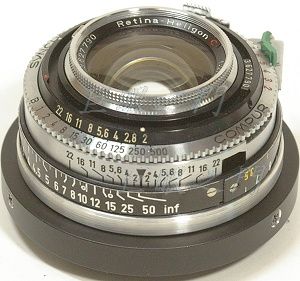

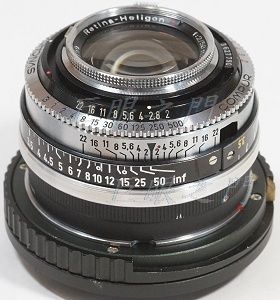

裝上對焦筒,完工。
後來鏡主覺得這樣只能給 Sony NEX 用,又想改為 L39,那就可以轉接給許多無反光鏡的相機使用。
先把原來的座子車修一下,車成有點斜度,這樣用沈頭固定螺絲頂的比較緊。

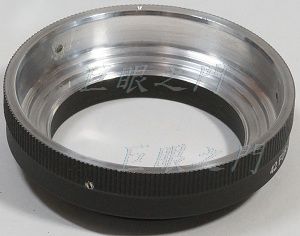

這是市售的 M42 轉 L39 接環,切下來適合的長度,內側車修一下。
外面。
由側面鎖固定螺絲,這樣還可以調整螺紋角度。

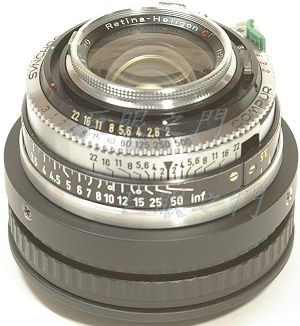

裝上 L39 轉 Leica M 的轉接環,再轉接在 LM 轉 NEX 的轉接環。
D.T. Tang 製作
