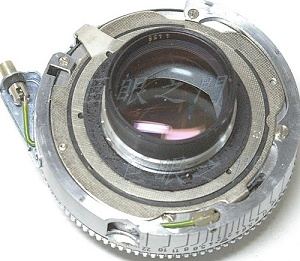

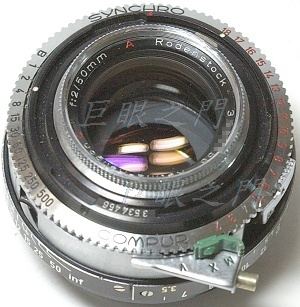

這應該是蛇腹機的鏡頭吧,但不是很確定,因為有些連動測距的相機好像也是用這個鏡頭,但是外型差異何在不太清楚。
原來的快門已經拆除,鏡主想改上 Helicoid 用在 Sony NEX 上。因為新竹的哈克兄已經製作了 NEX 用的 Helicoid,一端是 NEX 接環,另外一端是 M42 ,但是本身還有對焦功能,所以這個鏡頭就起死回生了。

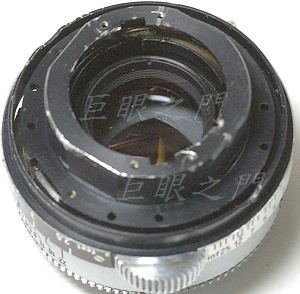

原來的尾巴,原來有對焦系統,但是評估了一下,原來尾巴必須全部都拆掉才能符合 M42 的法蘭距。當然如果直接改為 NEX 用應該也可以。

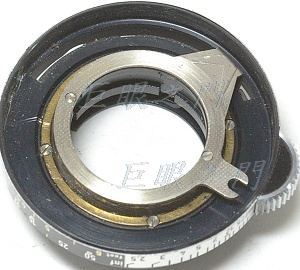

在尾巴的內側縫隙中有個鎖環,鎖環拆除就可以將鏡心取出。
光學結構應該是四群六片。
鏡心取出後的尾巴,這個部份用不到了。
這是取出的鏡心。

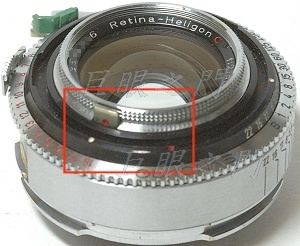

這個鏡有點詭異,前鏡組可以轉出,而且有機關,看起來似乎是讓使用者隨時可以轉出來,請看紅框中,轉動前鏡組使金屬片上的紅點對準鏡身上的紅點,前鏡組就可以取出。

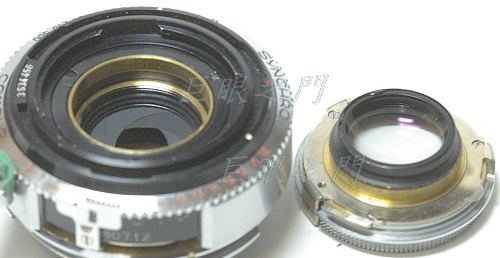

取出後像這樣,一般這樣的設計是可以換前鏡組的,難道此鏡可以換前鏡組來改變焦距嗎?不太確定。但是這樣的設計要吹除光圈葉片附近的灰塵倒是很方便的。

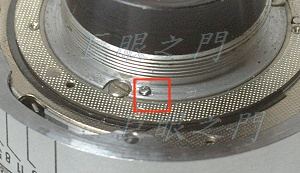

尾巴這裡原來有個小孔,攻了淺淺的螺紋,鎖了一個很小的螺絲做為定位用。

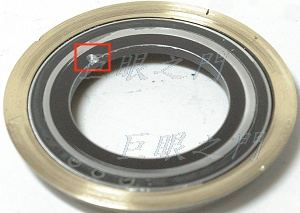

這是一個銅的 M42 接環,裡面黏了一個鋁環以便鎖上鏡尾。紅框中磨了一個小凹孔,要與上圖中的小螺絲位置相配合,這樣鎖起來後才不會因為轉動而把尾巴轉鬆掉下來。

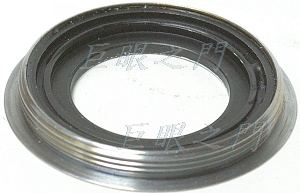

這是尾巴 M42 接環的另外一面,其實這個鏡如果要改為 M42 接環的法蘭距,已經非常勉強,請看圖中的接環邊緣厚度大概只剩下 0.2~0.3 mm 左右了,所以接環要找銅的,鋁的車成那麼薄大概一碰就變形了。

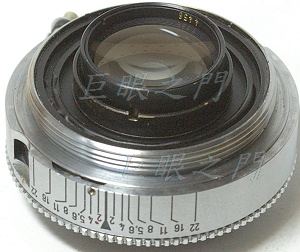

把接環用原來的鎖環鎖上就完工。
此鏡雖然尾巴改為 M42,但是本身沒有對焦系統,如果裝在一般的 DSLR 上只能拍無限遠,所以要裝在有 helicoid 的轉接環上才能正常對焦。
D.T. Tang 製作
