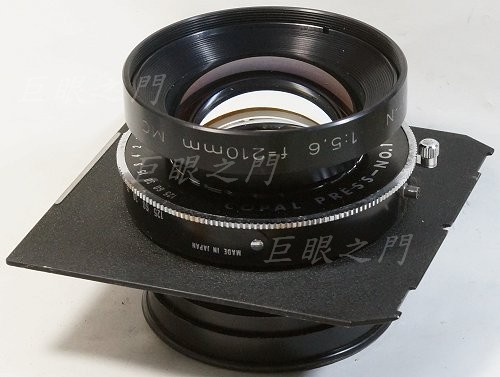

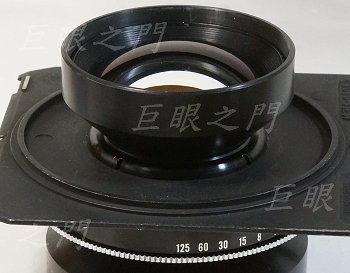

4×5 大相機用的鏡頭，光學結構不明。

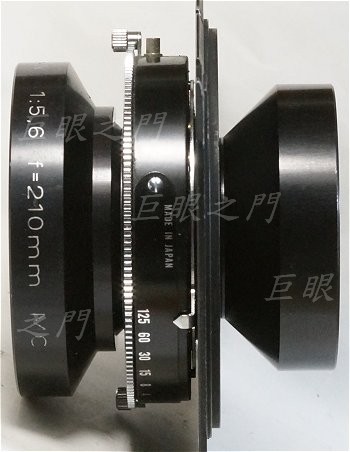

側面。
尾巴。
前鏡組轉下來，裡面有墊環，墊環不可捨棄，墊環是調整前後鏡組距離用的，原廠的墊環都不能捨棄。

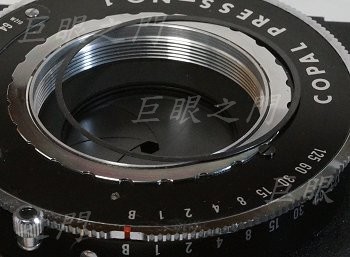

要改的話，要把快門改為常開，但此鏡沒有 T 快門，雖然有撥開快門的機構，可是快門撥開後光圈也會全開。因此要把前鏡組轉下來改造一下，前鏡組轉下來後，裡面有個齒輪邊的鎖環，要拆開。

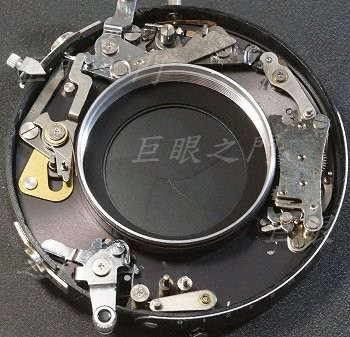

裡面的狀態，黃銅零件處要改造一下。

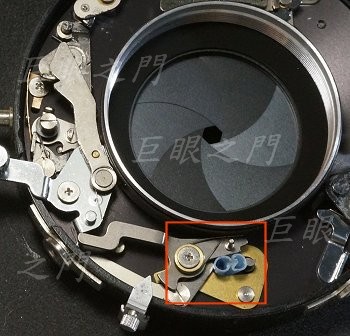

這裡用棉花棒的塑膠管塞進去卡住，這樣快門就不會關起來。

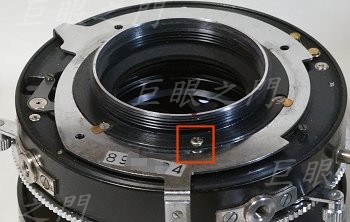

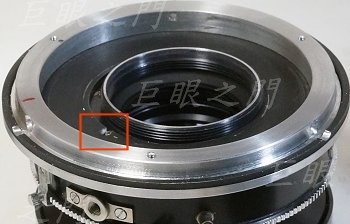

後鏡組與鏡板拆掉後，先在這個原有的螺絲孔中鎖個螺絲，以便做為鏡板角度定位用。

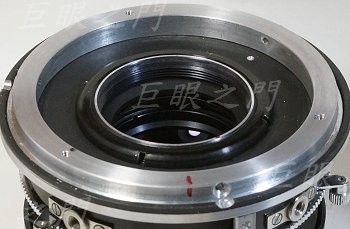

原來方形的鏡板車成圓形，紅框中磨個缺口卡住螺絲頭，這樣就不會再轉。鏡板上再鎖個鋁環，鋁環要鎖後面的鏡筒。

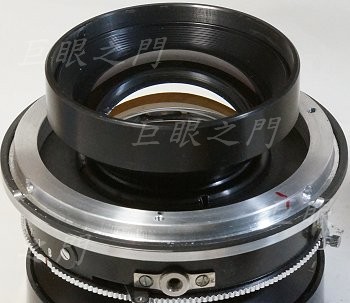

原來的鎖環鎖回去。
後鏡組鎖回去。

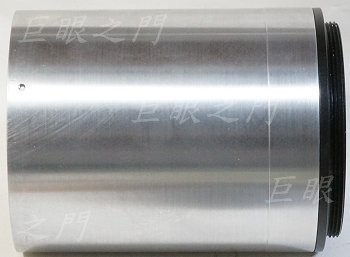

做個鏡筒，後面鎖上 M58 的螺紋環。
鎖起來，為何要用兩節，如果做成一截的話，後鏡組很難裝，太深了，所以做成兩節，這樣才能裝配。

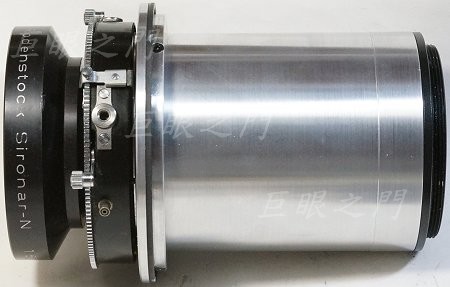

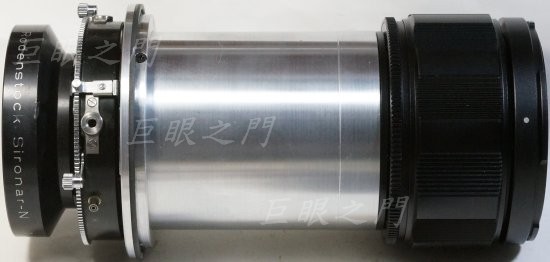

裝上M58-M58 長度 35-85 mm 的對焦筒，後面接上哈蘇接環，完工。
當然鏡筒內還要貼黑絨紙，鋁材也還要去做陽極染黑。
| D.T. Tang 製作 |
